Как спроектировать окрасочный участок на машиностроительном предприятии: нормы, этапы, ошибки

Организация окрасочного производства на машиностроительном предприятии — это масштабная инженерная задача. Окрасочно-сушильный комплекс сочетает в себе категории повышенной пожаро- и взрывоопасности, жесткие санитарно-гигиенические нормы и высокие требования к качеству получаемого покрытия.

Грамотное проектирование участка подготовки и окраски позволяет избежать критических ошибок еще на стадии ТЭО, сократить эксплуатационные расходы и обеспечить бесперебойную работу производства на десятилетия вперед.

Нормативная база и базовые требования: СП, ГОСТ, требования ПУЭ

Любой проект окрасочного цеха начинается с изучения регуляторных требований. Игнорирование нормативной базы на этапе проектирования гарантированно приведет к проблемам при прохождении экспертизы и сдаче объекта контролирующим органам.

Основные документы, регламентирующие проектирование:

• СП 56.13330 (СНиП 31-03-2001) «Производственные здания» — определяет общие объемно-планировочные решения.

• СП 12.13330.2011 — определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности.

• ГОСТ 12.3.005-75 «Работы окрасочные. Общие требования безопасности».

• СП 60.13330 «Отопление, вентиляция и кондиционирование воздуха».

• ПУЭ определяет требования к взрывозащищенному исполнению электрооборудования (зоны классов В-Iа, В-Iб).

• ГОСТ 9.402-2004 — требования к подготовке металлических поверхностей перед окрашиванием.

Анализ производственной программы и габаритов изделий

Техническое задание формируется на основе производственной программы предприятия: видов выпускаемой продукции, габаритных размеров изделий, их массы и требуемой тактовой частоты выпуска.

Расчет необходимой площади и высоты пролетов

При расчете габаритов окрасочных камер и рабочей зоны учитываются не только физические размеры максимальной детали, но и технологические зазоры:

1. Минимальное расстояние от стенки камеры до изделия должно составлять не менее 1,2–1,5 м для удобства работы маляров или прохода автоматических манипуляторов.

2. Высота пролета складывается из высоты наибольшего изделия, высоты грузоподъемного оборудования (подвесного конвейера или траверсы), технологических зазоров и высоты потолка с фильтрами.

Выбор логистической схемы: проходной или тупиковый тип камеры

• В тупиковой камере изделие загружается и выгружается через одни и те же ворота.

• В камере проходного типа изделие движется сквозь цепочку камер.

Зонирование окрасочного производства

Рациональное зонирование обеспечивает соблюдение технологической цепочки и исключает перекрестное загрязнение зон пылью и абразивом.

Участок подготовки поверхности

• Дробеструйная камера необходима для механической очистки от окалины и ржавчины, а также создания шероховатости поверхности под нанесение грунтовок. Требует прочного фундамента, системы сбора и регенерации абразива и эффективной системы пылеулавливания.

• Агрегат химической подготовки поверхности используется для обезжиривания, фосфатирования, пассивации или струйной промывки. Требует подвода химически стойкой канализации, водоподготовки и вентиляции для удаления паров.

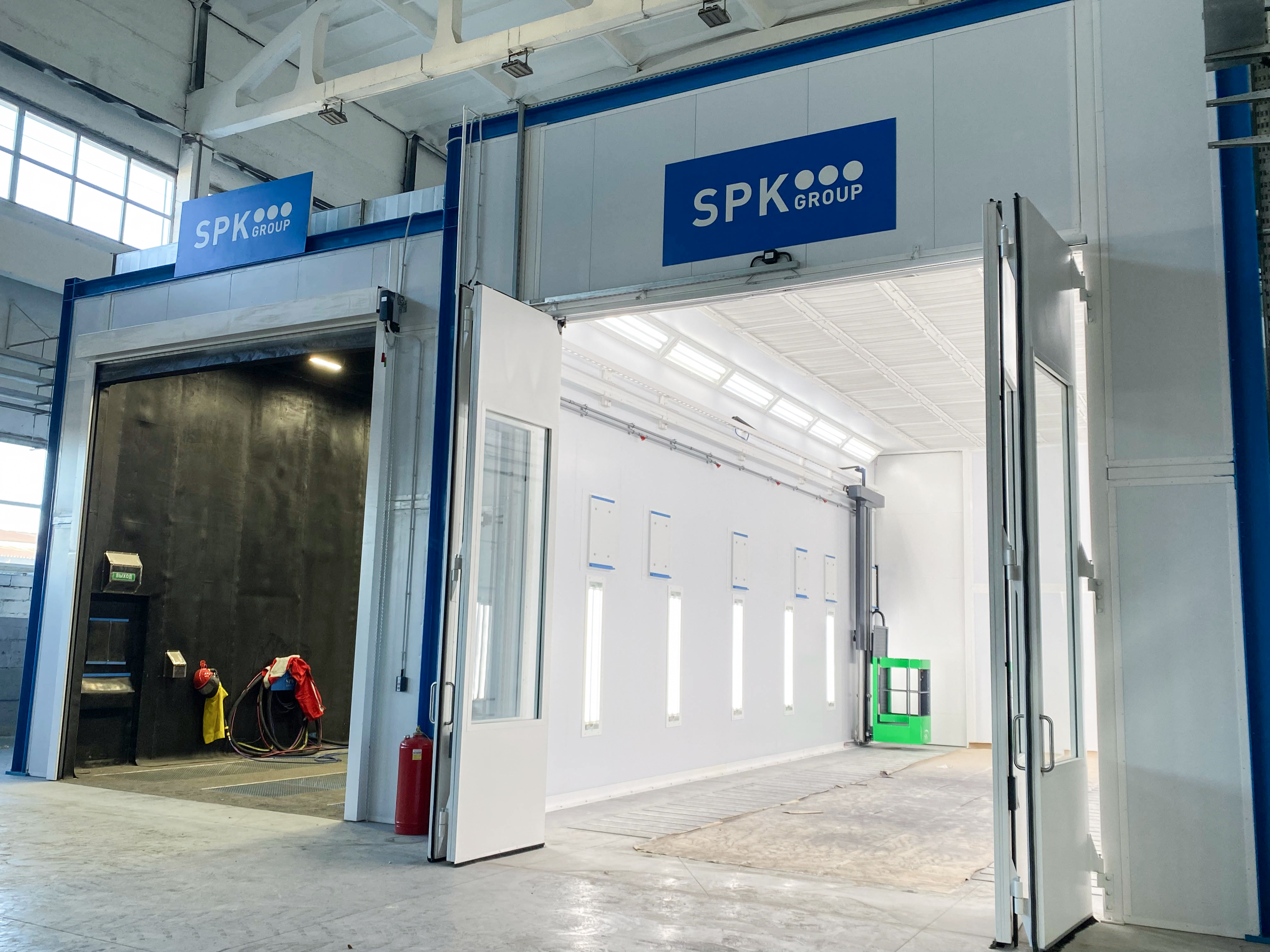

Зона нанесения и сушки ЛКМ

Зона делится на окрасочно-сушильные камеры или отдельные технологические посты. Главное требование к зоне нанесения — стабильный поток воздуха без застойных зон, исключающий осаждение красочного тумана на окрашенные детали. В зоне сушки обеспечивается плавный разогрев воздуха до требуемой температуры сушки ЛКМ. Например, от 60 °C для жидких красок до 180–200 °C для порошковых.

Зона хранения и смешивания ЛКМ

Изолированное помещение категории А по взрывопожарной опасности требует:

• Автономной приточно-вытяжной вентиляции с кратностью воздухообмена не менее 10–12.

• Взрывозащищенного электрооборудования и заземления всех емкостей для предотвращения статического электричества.

Расчет инженерных систем: вентиляция, рекуперация, освещение, сжатый воздух

Инженерная инфраструктура составляет до 60% стоимости эксплуатации окрасочного комплекса.

• Вентиляция и кондиционирование: Необходима подача очищенного и подогретого воздуха с точно заданной влажностью. Нормируемая скорость потока воздуха в зоне маляра — 0,25–0,35 м/с для вертикального потока и 0,4–0,5 м/с для горизонтального.

• Рекуперация энергии: Использование пластинчатых рекуператоров, а также систем с промежуточным теплоносителем позволяет снизить затраты на нагрев приточного воздуха зимой на 40–60%.

• Уровень освещенности на рабочей поверхности должен составлять не менее 800–1000 Люкс. Светильники используются во взрывозащищенном исполнении со светорассеивающими стеклами, исключающими блики и искажение цветопередачи.

• Для краскораспылителей требуется воздух 1-го класса очистки по ГОСТ ИСО 8573-1 (полное отсутствие влаги, масла и частиц размером более 0,1 мкм). Обязательна установка осушителей холодильного или адсорбционного типа и каскада фильтров.

Пример реализованного проекта: Линия подготовки и окраски кузовов и рам самосвалов

Примером комплексного подхода к проектированию «с нуля» служит проект линии подготовки и окраски кузовов и рам самосвалов в г. Калининград.

Исходная задача

Перед инженерным отделом стояла задача спроектировать комплекс для обработки крупногабаритных и тяжеловесных металлоконструкций (рам и кузовов спецтехники) в условиях действующего машиностроительного предприятия.

Требовалось обеспечить:

• Высокую коррозионную стойкость покрытия;

• Сокращение цикла обработки одной единицы продукции;

• Безопасность и энергоэффективность технологического процесса.

Инженерные и технологические решения

• Реализована проходная схема с автоматизированной системой транспортировки. Изделия последовательно перемещаются по технологическим зонам без возвратных перемещений и пересечения потоков.

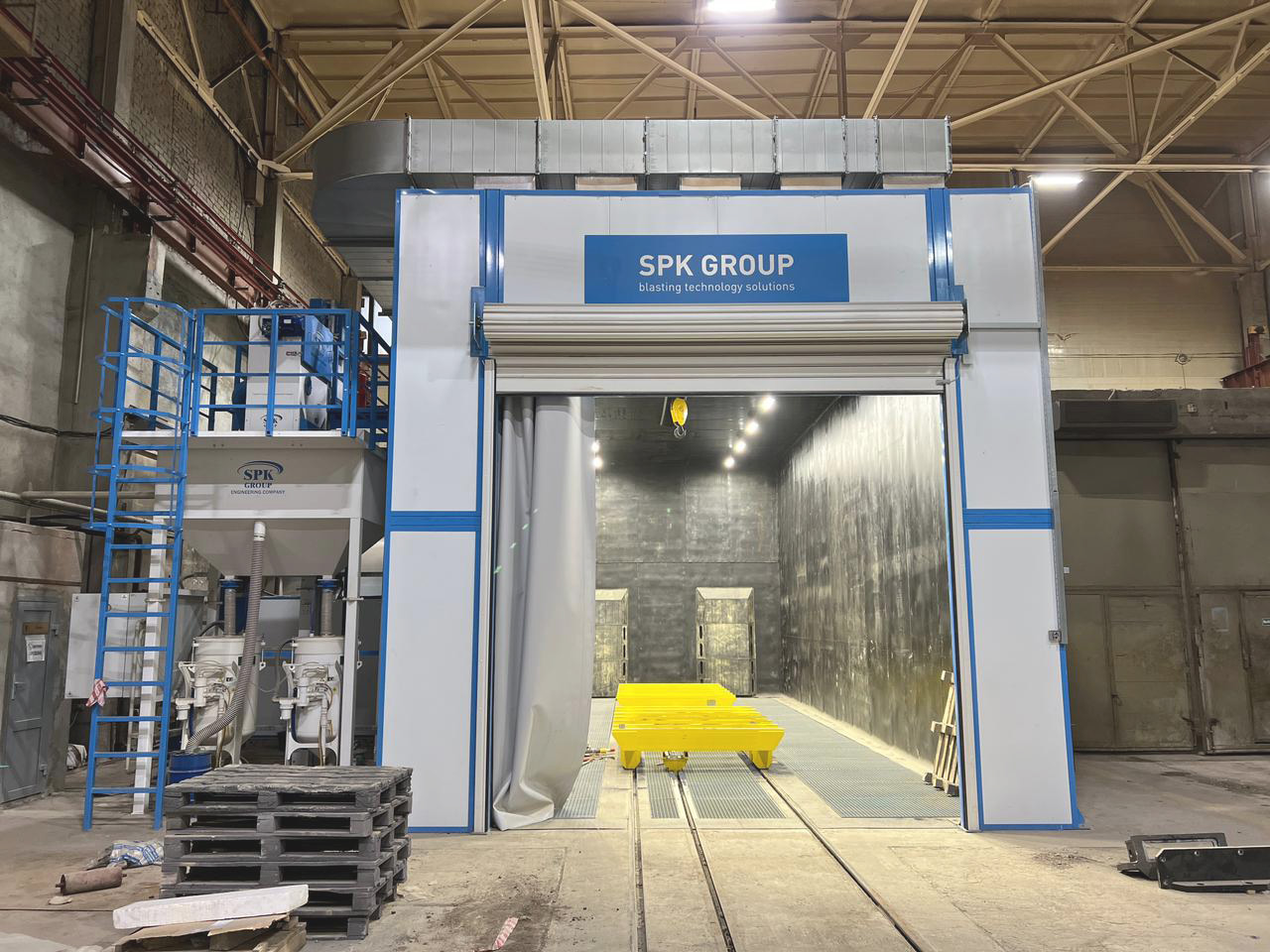

• Для удаления окалины и создания необходимого профиля шероховатости спроектирована обитаемая дробеструйная камера с автоматической системой сбора, регенерации и очистки абразива.

• Окрасочно-сушильные комплексы оснащены каскадной системой фильтрации и автоматическими приточно-вытяжными группами. Для эффективного нанесения ЛКМ на сложную геометрическую форму изделий организованы многоуровневые площадки для операторов.

• Применение пластинчатых рекуператоров тепла и частотных преобразователей вентиляторов позволило снизить расходы на энергоносители в зимний период на 42%.
