Покраска самолетов. Как это делают?
В последние годы в российской авиационной индустрии появляется всё больше поводов для оптимизма. Начали собирать собственные гражданские самолёты, а проекты, о которых ещё недавно говорили только в будущем времени, становятся реальностью. Это значит, что мы снова создаём у себя сложные современные технологии. Но у таких самолётов есть не только крылья и двигатели — их нужно где-то и как-то красить.
Когда-то, ещё в советские времена, самолёты могли красить прямо в цехах с примитивной вентиляцией. Сегодня это архаика: требования к безопасности, скорости и качеству покрытия выросли на порядок. Современные решения должны не просто «покрасить самолёт», а обеспечить управляемую среду, где каждый параметр — от температуры и влажности до направления воздуха — под контролем.
Где красят самолёты?
Именно с такой задачей — оборудовать цех под покраску самолётов целиком — к SPK GROUP и обратился 407-й авиаремонтный завод в Минске. Для него была спроектирована зона открытой окраски.

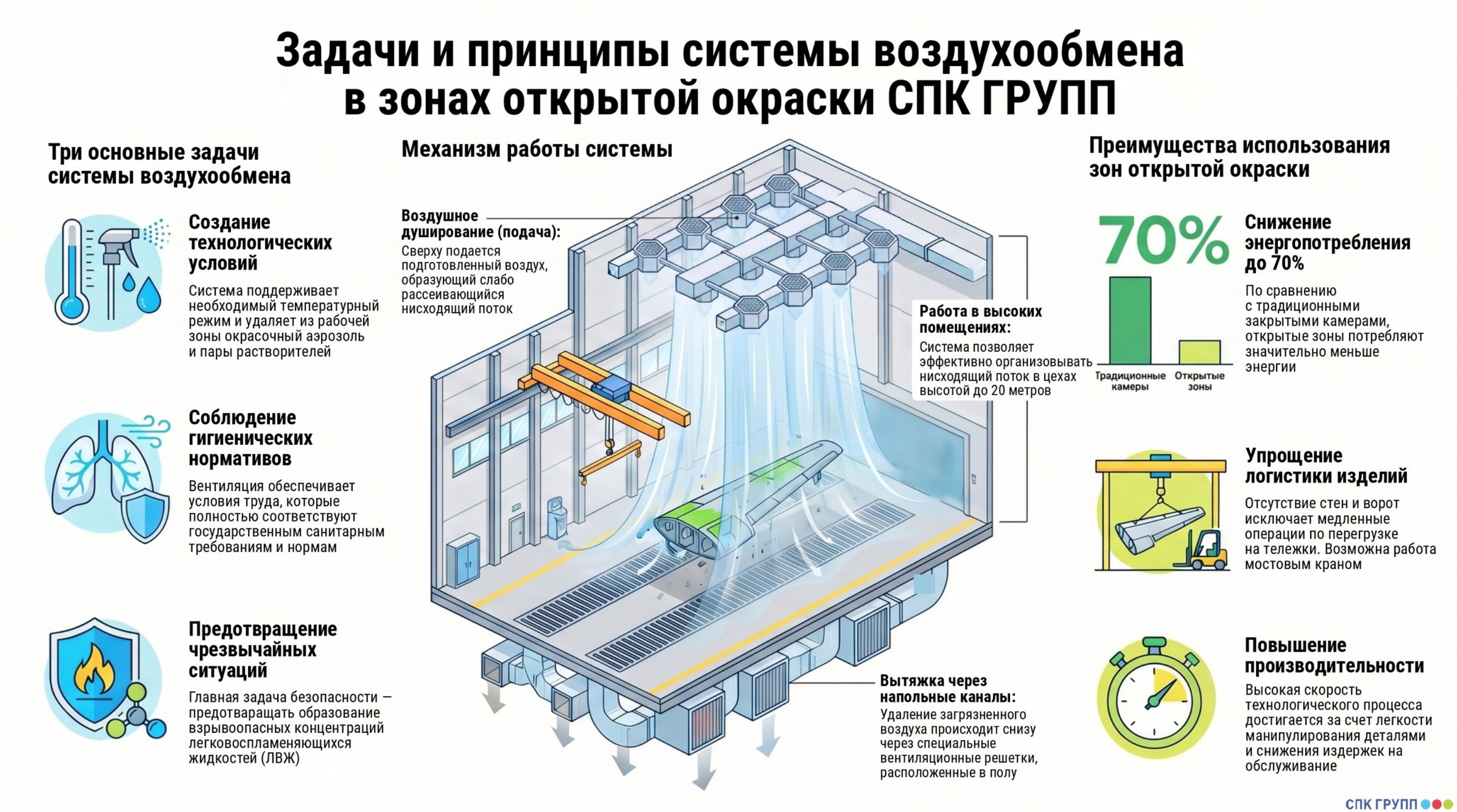

В обычном ангаре вентиляция ведёт себя хаотично: появляются сквозняки и завихрения, окрасочный туман висит под потолком и над бортом, из-за этого краска оседает пятнами, а про высокий класс покрытия говорить не приходится. Чем же отличается от этого подхода технология зоны открытой окраски? В зоне открытой окраски воздух подаётся сверху ровным ламинарным потоком и идёт строго вниз, сразу прижимая туман к полу. Поэтому покрытие ложится ровно, в воздухе меньше взвеси, работать безопаснее и итоговый класс покрытия выше.
Как это достигается в масштабе целого цеха? Сопла под потолком подают заряд воздуха и держат рабочую скорость 0,15–0,30 м/с ровно в той зоне, где идёт работа. Конфигурация — пять установок общей производительностью до 441 000 м³/ч. Таким образом, даже с такой высоты мощности этих вентиляционных агрегатов хватает для того, чтобы прибивать весь окрасочный туман ровным потоком к полу.
Может показаться, что работа такой вентиляции потребляет чудовищное количество мощностей. Но это не так. Всё благодаря системе зонирования. Пол разбит на участки с пневмозаслонками, сопла включаются точечно. Оператор с пульта задаёт скорость, давление и температуру только над тем участком борта, где идёт работа. В итоге система быстрее выходит на режим и расходует ровно столько энергии и материалов, сколько требует операция. В отличие от старых ангаров и цехов, где вентиляция зачастую работала вхолостую.
Также в полу расположена вытяжка: окрасочный туман засасывается вниз и проходит трёхступенчатую фильтрацию. Сначала — лабиринтный механический фильтр, затем кассетные краскоуловители G3, а на притоке и на вытяжке стоят карманные фильтры G4.
Мало того, система оснащена рекуперацией тепла. Отработанный воздух, проходя через пластинчатый рекуператор, передаёт тепло приточному, при этом потоки не смешиваются. Это позволяет существенно сократить расходы на отопление, особенно в зимний период, когда экономия энергии особенно заметна.
Как красят самолёты?
Но зачем же нужна такая сложная система вентиляции? Для того, чтобы обеспечить правильную технологию окраски. Ведь самолёт — это не только яркие ливреи и логотипы авиакомпаний.
В первую очередь его красят для защиты. В эксплуатации борт постоянно находится на открытом воздухе и сталкивается с экстремальными условиями: резкими перепадами температур как на земле, так и на высоте, постоянной влагой и химическими реагентами в аэропортах. Без качественного покрытия металл быстро покрывается коррозией, а композиты теряют прочность и меняют свойства.
Не будем шутить о том, что крыло от «Боинга» стоит как крыло от «Боинга», но именно поэтому уход за самолётами и регулярное обновление покрытия — это необходимость для авиакомпаний.
В некоторых случаях детали самолёта обрабатываются по отдельности — отдельно фюзеляж, отдельно крыло, и это абсолютно нормальная практика. На Уральском заводе гражданской авиации для таких задач была построена окрасочно-сушильная камера SPK-22.6.5 тупикового типа. Она рассчитана на крупные элементы длиной до двадцати метров и весом до десяти тонн.
Процесс окраски в ней выглядит примерно так же, как и на любом другом производстве, только с учётом масштаба. Сначала идёт подготовка: поверхность зачищают, шлифуют и обезжиривают органическими растворителями. И только после этого оператор переходит к окраске. Здесь и работает тот самый ламинарный поток воздуха, который мы используем как в зонах открытой окраски, так и в наших окрасочно-сушильных камерах. Он обеспечивает равномерное нанесение покрытия и чистоту рабочей среды.
Главное преимущество камеры — наличие режима сушки. Воздух в камере равномерно прогревается до 60 °C и при такой температуре покрытие отвердевает по всей поверхности детали значительно быстрее, чем при комнатных условиях. Это особенно важно для композитов, которые нельзя перегревать: система поддерживает стабильный режим без скачков, сохраняя геометрию элемента. Всё управление осуществляется через информационную панель.
В итоге завод получил возможность обрабатывать тяжёлые и габаритные детали в полностью контролируемой среде. Весь цикл — от очистки до сушки — проходит в одной камере. Для деталей таких размеров это критично: если бы каждый этап выполнялся в разных зонах, перемещение занимало бы огромное количество времени и сил.
