 Окрасочно-сушильная камера SPK - 17.8.6

Камера проходного типа.

Температура окраски – 20 oC, сушки – 60 oC.

Климатическое исполнение - У4.

Необходимо подготавливать ровное бетонное основание.

Размеры внутренние – 17000х8000х5500 мм, внешние – 17100х8100х6200 мм.

Система сухой фильтрации: две ступени фильтрации вытяжного воздуха, две ступени фильтрации приточного воздуха.

Стены: каркас и сэндвич панели, 50 мм.

Освещенность – 750-1000 Лк, светодиодные, 18 боковых плафонов, 18 верхних плафонов. Общепромышленное исполнение.

Сервисные двери – 2шт., 800х2000 мм.

Вентагрегаты – SP(23), 4 шт., с двух сторон. В каждом вентагрегате – 1шт., восемь вентиляторов. 23000 м3/час, 800 Па.

Воздухообмен в камере идет сверху вниз камеры, 92000 м3/час.

Клапана воздушные, 4 шт. на притоке и 4 шт. на вытяжке, 23000 м3/час.

Нагрев воздуха, 4 спиральнонавивных теплообменника. 906 кВт.

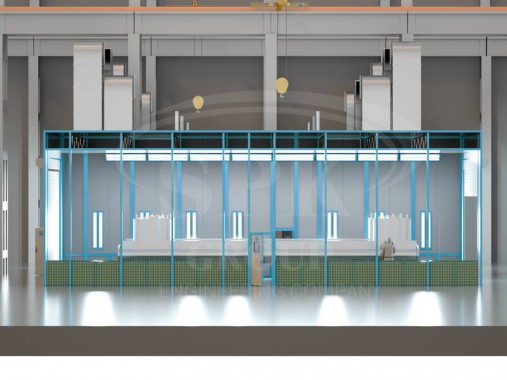

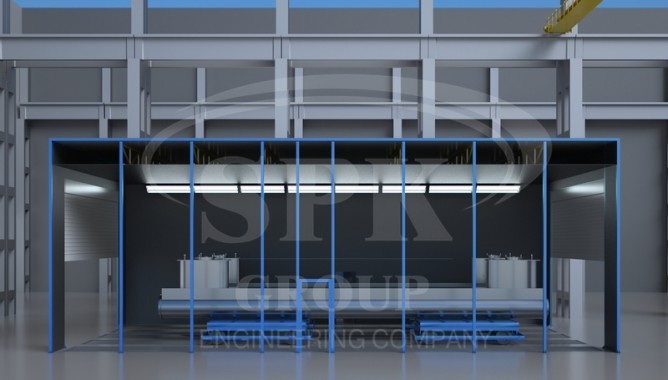

 Зона открытой окраски SPK-Z

Размер зоны - 18000х7500 мм, высота расположение воздухораспределителей – 8000 мм.

Система сухой фильтрации, 3 ступени фильтрации вытяжного воздуха, 1 ступень фильтрации приточного воздуха.

Девять рабочих зон. Шесть двухпоточных сопел на каждую зону. Общее количество сопел – 18 шт.

Нисходящий поток сверху вниз.

Рекуператор тепла – пластичный, шаг пластин – 11,5 мм.

Вентагрегат SP(50) В притоке и вытяжке два агрегата, 22 кВт.50 000 м3/час, 1000 Па.

Нагрев – водяной медно-алюминиевый теплообменник, 1 шт.

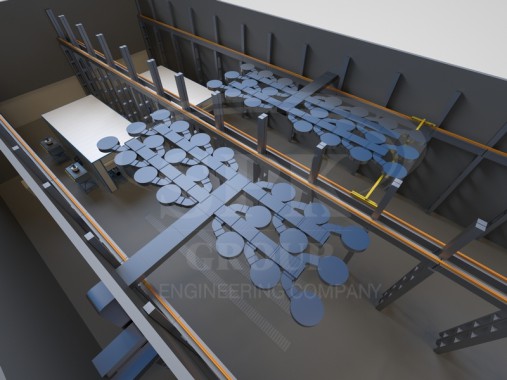

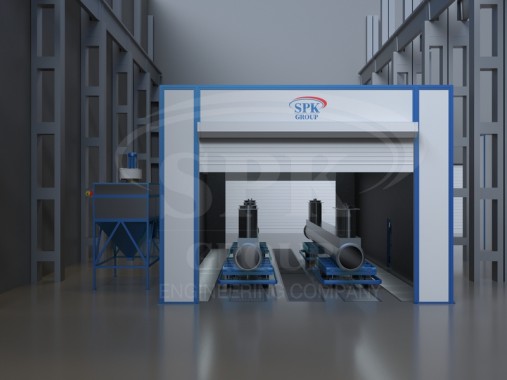

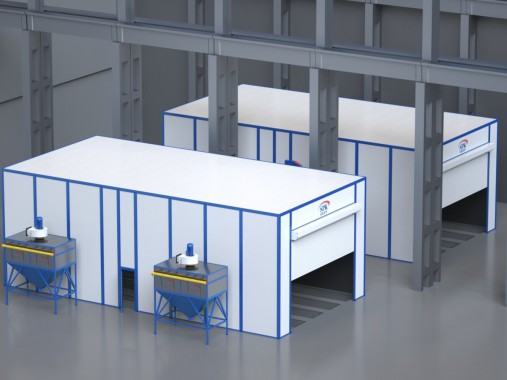

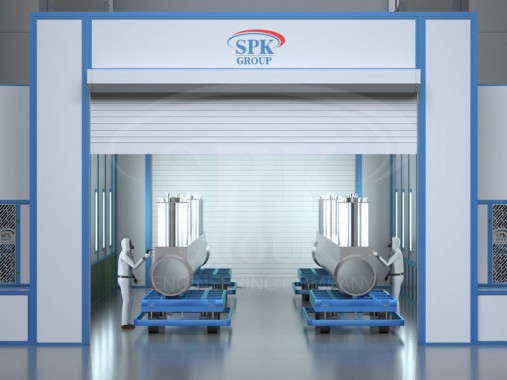

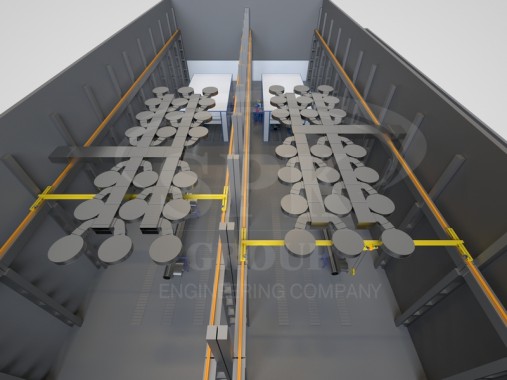

Дробеструйный участок проходного типа SPK P - 16.8.6 – 2 шт.

Размеры внутри – 1600 x8000x6000 мм.

Камера проходная, обитаемая, два рабочих поста. Периодического действия.

Две сервисные двери.

Ворота роллетные с защитной шторой, 2 шт., 7000x5000 мм.

Приток через переточные решетки.

Вентиляция принудительная, вытяжная.

Освещение 650 Лк и больше, светильники светодиодные, 27 штук в каждой камере.

Установленные фильтрующие элементы - ФВРБ/260 или аналог.

Стены - 50 мм.

3 пояса освещения: слева, справа и по центру.
