Комплекс для подготовки поверхности (дробеструйная очистка, протирка), окраски и дальнейшей сушки изделий.

Максимальные габариты и вес изделия, ДхШхВ (Приближенно): 6000х2000х2000 мм; 1500 кг.

Изделие перемещается с помощью технологических тележек (не входят в комплект поставки) по рельсовой колее 1520 мм.

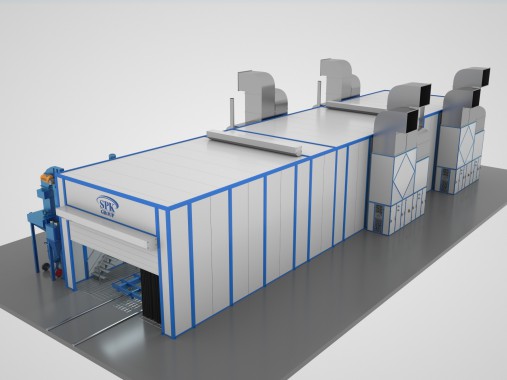

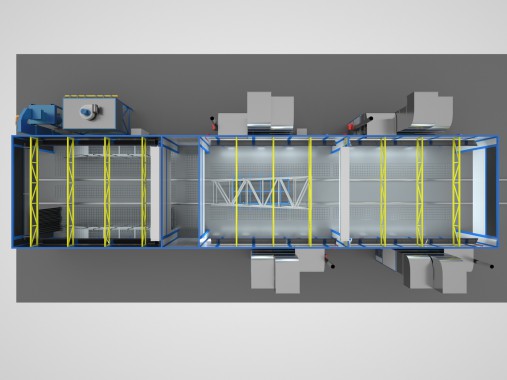

Комплекс SPK-29.6.4 имеет следующие внешние размеры: 28750х9700х4600 мм и состоит из:

  • Дробеструйной камеры проходного типа SPK-9.6.4;
  • Окрасочно сушильная 2-х секционная камера SPK-18.6.4;
  • Тамбур-шлюз между дробеструйной и окрасочно-сушильной камерами с внутренними размерами ДхШхВ: 1500х6000х4000 мм.



Дробеструйной камеры проходного типа SPK-9.6.4

Камера проходная обитаемая на 1 рабочий пост.

Внутренние размеры: 9000х6000х4000 мм, внешние: 9100х6100х4600 мм.

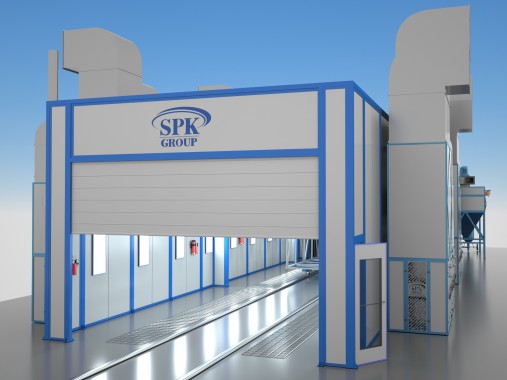

Двое роллентных ворот, оборудованы защитной шторкой. Размер – 3500x3500 мм. Одна сервисная дверь на боковой стене.

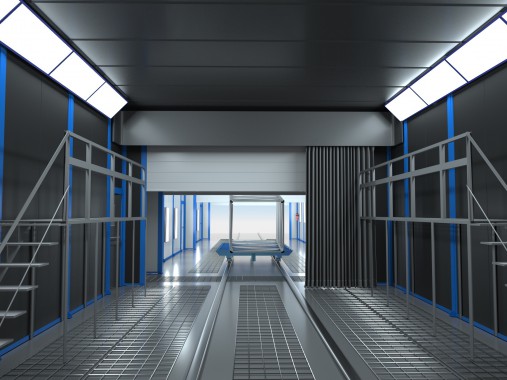

Освещение в камере происходит с помощью светодиодных светильников Уровень освещенности – 650 Люкс и больше. 8 ламп и два пояса: сверху и сбоку.

Вентиляция вытяжная, принудительная. Приток воздуха – через переточные решетки в крыше кабины.

Стены толщиной 50 мм. Сэндвич панели.

Присоединяемая электрическая мощность – 30 кВт. Используемая – 26.



Окрасочно-сушильная 2-х секционная камера SPK-18.6.4

Камера двухсекционная, размер каждой секции: 9000х6000х4000 мм – внутренний, а внешний общий – 18100x6100x4600 мм.

Вытяжка имеет два канала – 6000x780 мм, 32 решетки. Максимальная нагрузка – 800 кг/м2.

Двое ворот подъемно-секционного типа. Просвет – 3500х3500 мм. Перегородка в виде роллетных ворот с электрическим приводом. Просвет – 6000х4000 мм.

Две сервисные двери – 800х2000 мм.

Стены – 50 мм. Сэндвич-панели.

Крыша прямая – 50 мм.

Подогрев воздуха с помощью теплообменников в количестве 2 штук – дизельные горелки. Общая тепловая мощность – 700 кВт.

Освещение 700-1000 Люкс. Верхний – 16 плафонов, боковой – 16.

Питание двигателей – 3 на 380 Вт/50Гц. Освещение – 220 Вт/50Гц.
