Зона открытой окраски для металлоконструкций

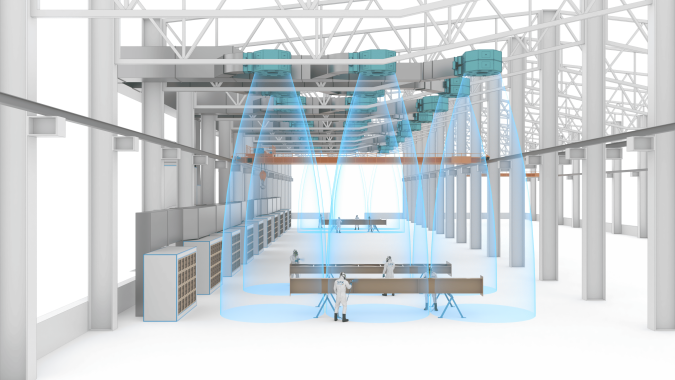

Зона открытой окраски предназначена для безопасного окрашивания изделий в пространстве участка окраски. Изделия размещаются под группой воздушных сопел для возможности окраски со всех сторон, с обеспечением проезда для стремянок и прохода для персонала.

Состав Зоны открытой окраски:

• Сопло двухпоточное воздухораспределительное направленного действия, включая клапаны воздушные регулировочные и отсечные - 30 штук.

• Приточно-вытяжной вентиляционный агрегат SPK-VU-36 - 2 комплекта.

• Воздушный теплообменник - 2 комплекта.

• Рекуператор тепла - 2 штуки.

• Фильтр краскоостанавливающий кассетный G3, включая конструкцию для установки - 2 комплекта.

• Система воздуховодов от приточно-вытяжного агрегата к воздухораспределительным соплам - 2 комплекта.

• Клапан воздушный отсекающий - 2 комплекта.

• Боковые вытяжные короба - 2 компл.

• Клапаны воздушные отсекающие с электрическим приводом, электропривод взрывозащищенного исполнения - 2 комплекта.

• Шкаф управления электрический - 2 комплеккта.

• Шкаф пневматического управления - 2 комплекта.

• Сенсорная панель управления - 2 шт.

• Внутренняя кабельная продукция, датчики - 1 комплект.

• Пневматическая линия от шкафа до потребителей - 1 комплект.

• Комплект материалов для сборки и монтажных работ - 1 комплект.

Максимальная мощность электропотребления, (Ориентировочно. Может уточняться при проектировании оборудования): вентагрегаты 2х 36кВт = 74 кВт, шкафы управления 2 х 3 кВт =
6 кВт.
ИТОГО: 80 кВт
Максимальный расход природного газа для нагрева воздуха от -32 град С до +20 град С (Ориентировочно. Может уточняться при проектировании оборудования) – 2 горели х 39.4 м3/час = 78.6 м3/час.
