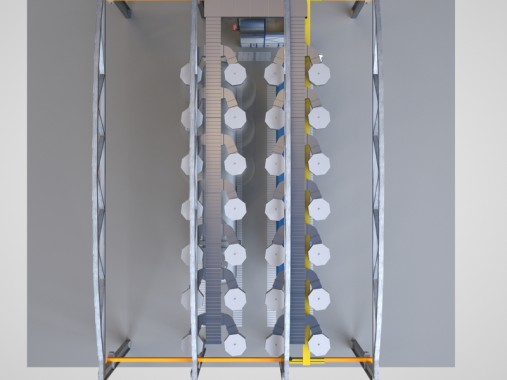

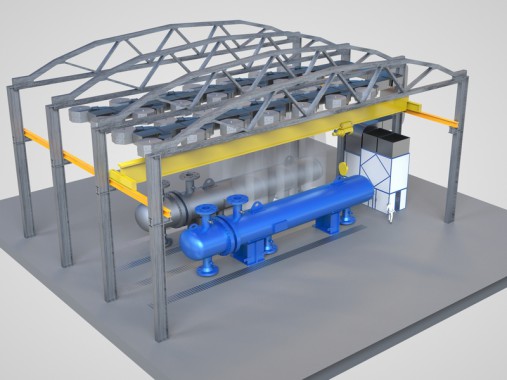

Зона открытой окраски SPK-Z 21.12

Зона открытой окраски SPK-Z 21.12
Зона открытой окраски SPK-Z 21.12
Зона открытой окраски SPK-Z 21.12

зона открытой окраски

 зона окраски

Данная зона открытой окраски предназначена для создания требуемых условий для нанесения ЛКМ на поверхность изделий в условиях открытого цехового пространства.

Обрабатываемые изделия: промышленные теплообменники и крупногабаритные металлоконструкции.

Изделия имеют размеры (ДхШхВ): 18000х4000х4000 мм.

Габариты зоны открытой окраски: 21х12 м.

Зона: 21 000 х 1200 мм.

Высота расположения воздухораспределителей до 15 000 мм.

6 рабочих зон, 6 двухпоточных сопел на одну зону.

Поток нисходящий сверху вниз, скорость – 0,25..0,3 м/с.

Три ступени фильтрации вытяжного воздуха и одна – приточного.

Один вентагрегат - SP(50). Расположен на расстоянии 10 метров.

В притоке и вытяжке – 2 вентилятора, 50 000 м3/час, 1000 Па. Мощность вентилятора – 22 кВт.

Пластичный рекуператор тепла – 1 шт.

Нагрев воздуха с помощью природного газа, один теплообменник.
