Зона открытой окраски SPK-OPSS-12.12 для деталей крана

Назначение: оснащение зоны открытой окраски комплексом технологической вентиляции, нагрева и фильтрации для безопасного нанесения ЛКМ и поддержания микроклимата рабочей зоны.

1. Вентиляционное и теплогенерирующее оборудование:

• Приточно-вытяжной агрегат SPK-VU-35 (35 000 м³/ч, взрывозащищенные двигатели, искробезопасное исполнение).

• Теплообменник нержавеющий мощностью 620 кВт с дизельной горелкой (нагрев с -32 °C до +18...+20 °C, расход топлива до 54,0 л/ч).

• Топливный модуль: бак 500 л, насосная станция, обвязка и топливопроводы.

2. Воздухораспределение и фильтрация:

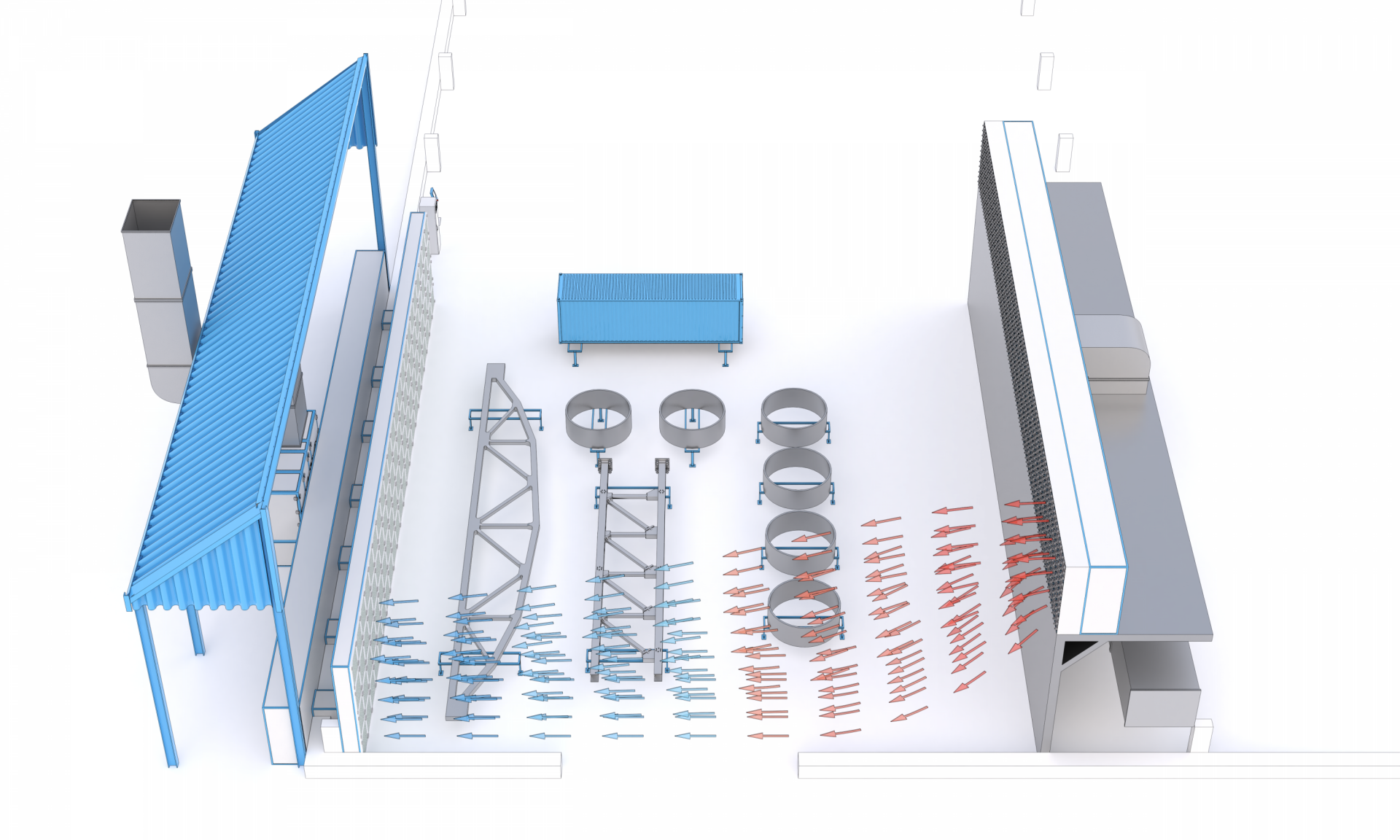

• Приточный короб с комплектом регулируемых сопел для равномерного направленного потока.

• Взрывобезопасные регулируемые и отсечные (3 шт.) воздушные клапаны.

• Очистка приточного воздуха: карманные фильтры G4.

• Улавливание окрасочного тумана: боковой вытяжной короб со стекловолоконным фильтром G3.

3. Конструктив, автоматизация и коммуникации:

• Ограждающие сэндвич-панели (50 мм) и сеть воздуховодов.

• Автоматизированная система управления: шкаф управления с сенсорной панелью, пневмораспределительный шкаф, кабельная и пневматическая разводка.

4. Проектно-инженерное сопровождение:

• Комплект РД: разделы ОВ, КМ/КМД, КЖ.

• Монтажная схема с точками подвода электроэнергии, сжатого воздуха и топлива.
