Комплекс оборудования SPK-62.14.4 для окраски и сушки изделий с подвесным конвейером

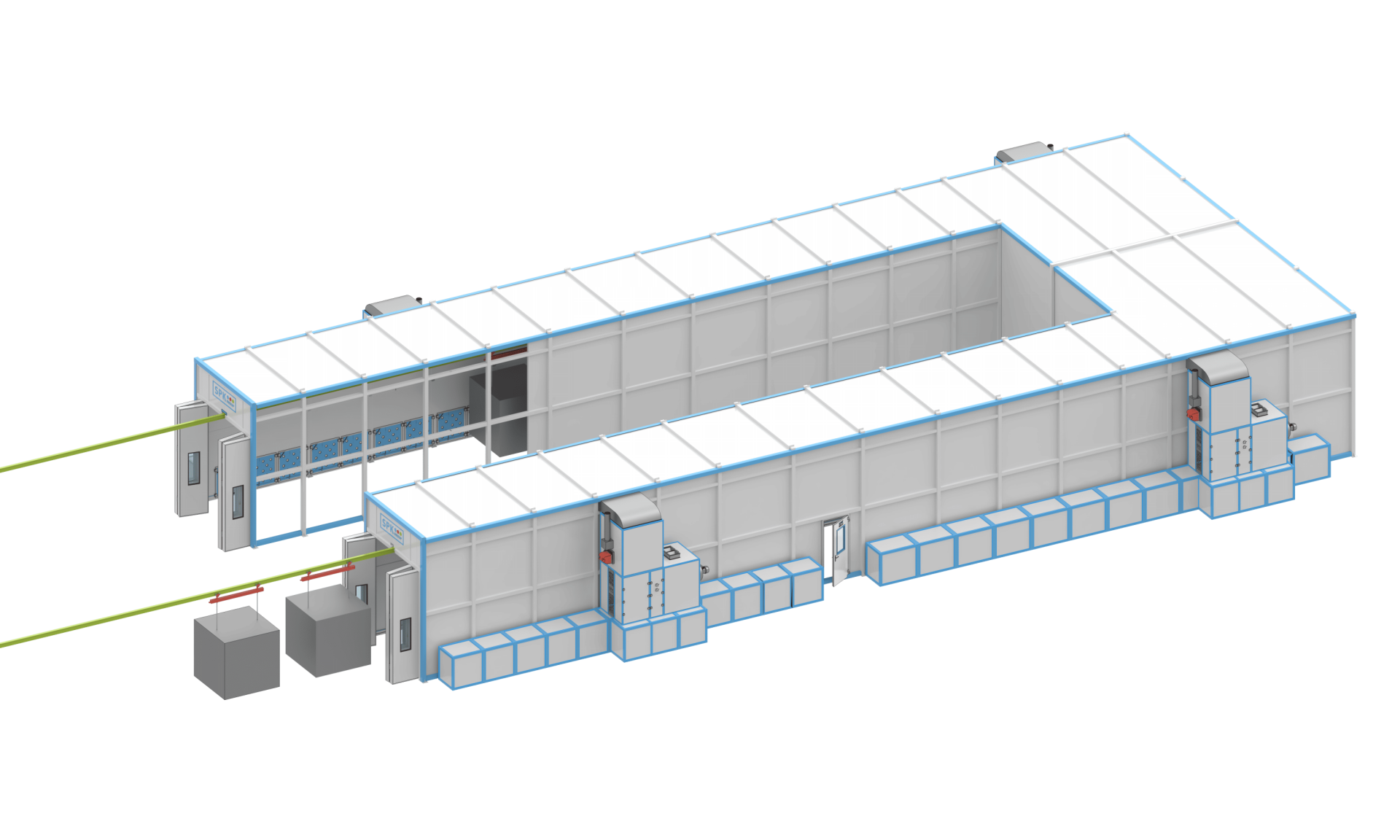

Окрасочно-сушильный комплекс включает в себя окрасочную камеру, сушильную камеру П-образной конфигурации и подвесную транспортную систему, работающие в едином технологическом цикле.

Окрасочная камера SPK-SB-16.5.4 — это односекционная проходная кабина с внутренними размерами 15,7 × 4,4 × 3,6 м, расположенная в отапливаемом помещении. Изделия подаются в камеру и выводятся из неё с помощью подвесного конвейера. Для въезда/выезда предусмотрены распашные ворота, открываемые вручную. Дополнительно установлены две сервисные двери с аварийным открытием. Воздухообмен в режиме окраски обеспечивают два приточно-вытяжных агрегата SPK-VU-24 с функцией нагрева.

Сушильная камера SPK-SC-67.4.4 имеет длину 67,2 м, ширину 3,2 м и высоту 3,6 м. По боковым стенам размещены четыре циркуляционных вентиляционных агрегата с газовыми воздухонагревателями, позволяющие поддерживать температуру до +80 °C.

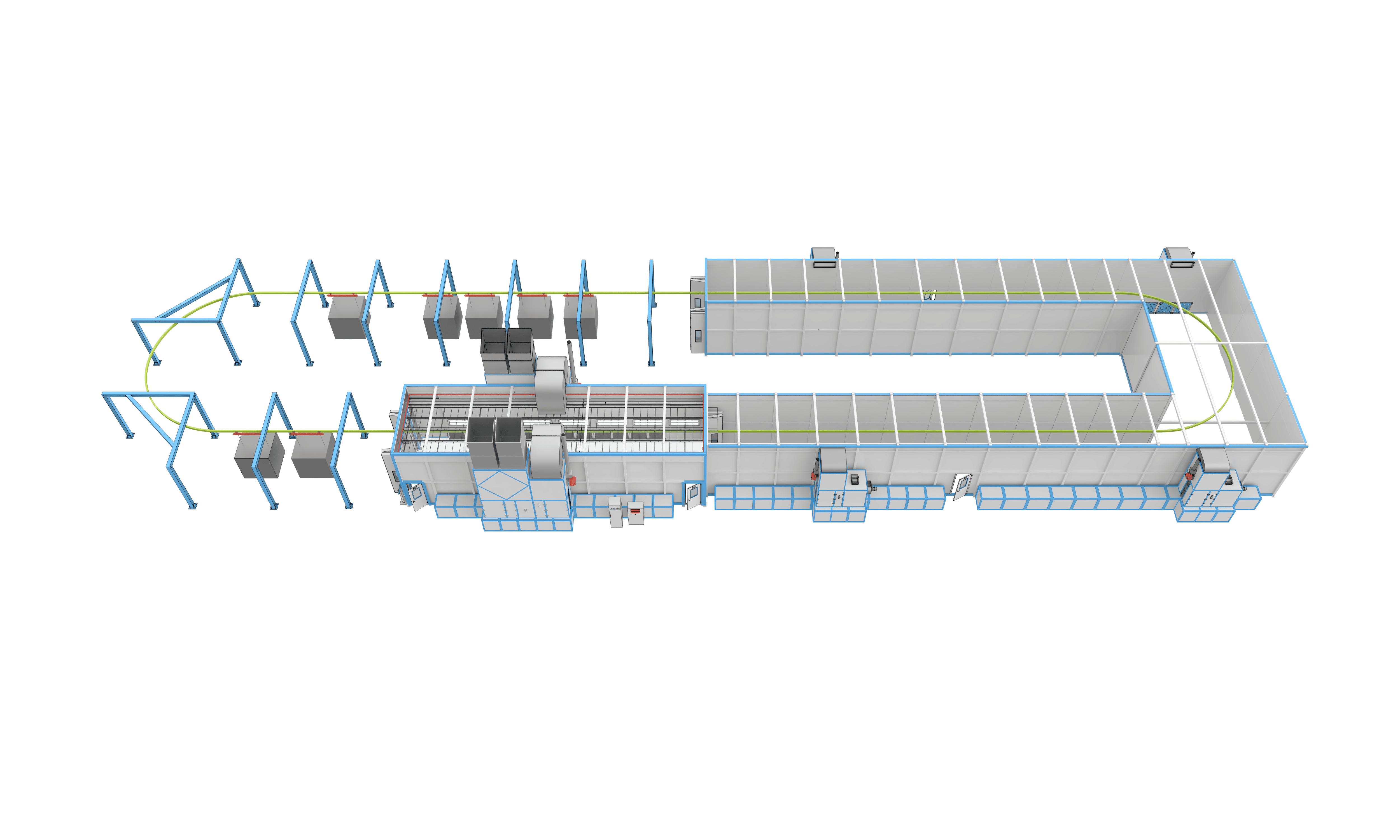

Транспортная система SPK-130.4 представляет собой приводной тактовый конвейер длиной около 130 м. На 48 траверсах (длина траверсы ≈ 1,5 м) возможно размещение изделий с распределённой нагрузкой до 2000 кг на одну траверсу. Загрузка и разгрузка изделий производятся в выделенных зонах.
