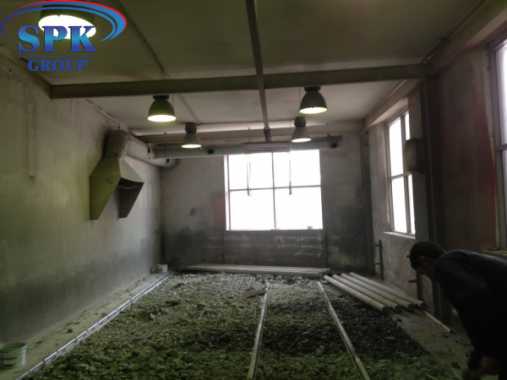

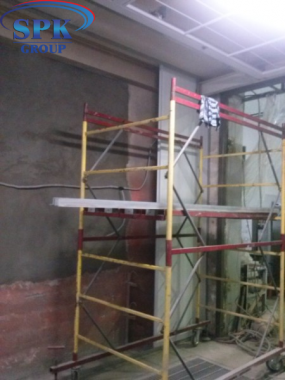

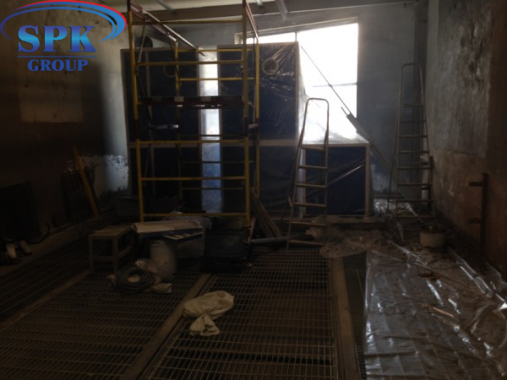

Реконструкция покрасочной камеры для сварных металлоконструкций

Реконструкция покрасочной камеры для сварных металлоконструкций

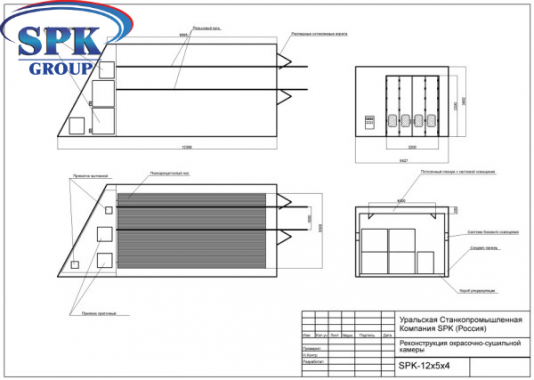

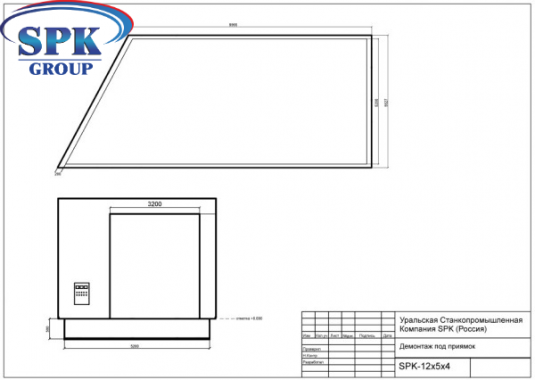

Размеры
Внутренние размеры покрасочной камеры	12366x5527x3682 мм
Внешние	14200x6000x3700 мм
Направление потока воздуха	Сверху вниз
Вытяжка	Через канал

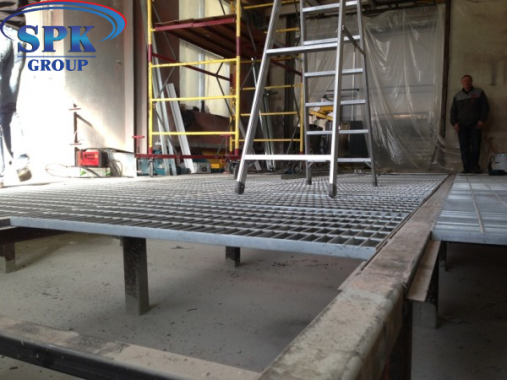

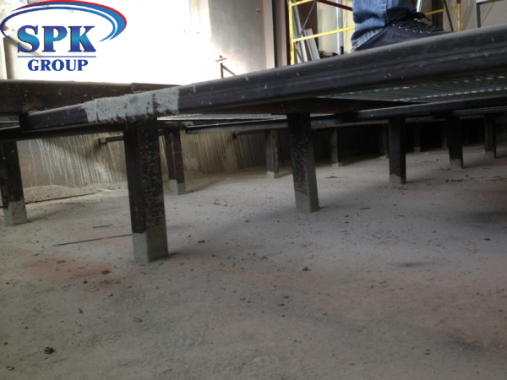

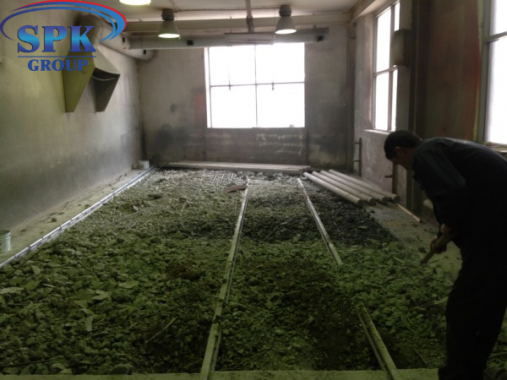

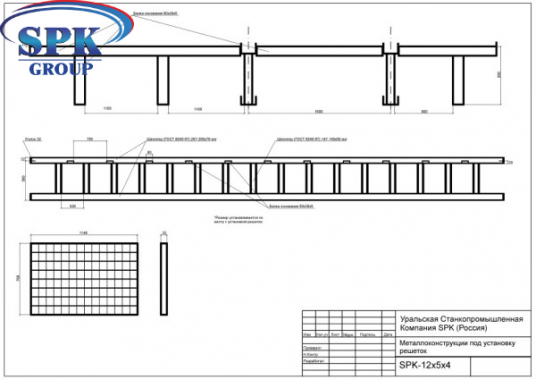

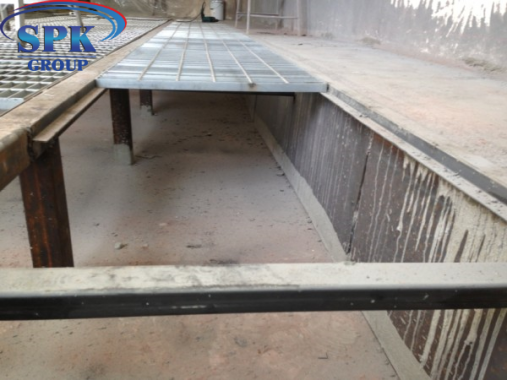

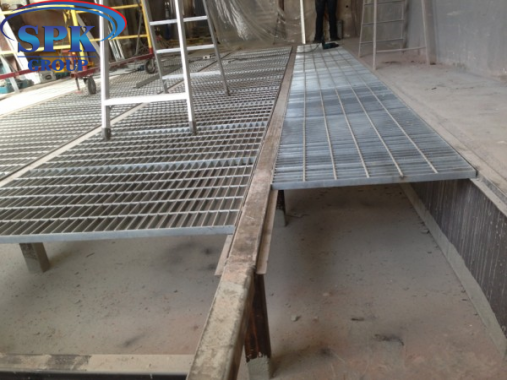

Канал
Число каналов	Два

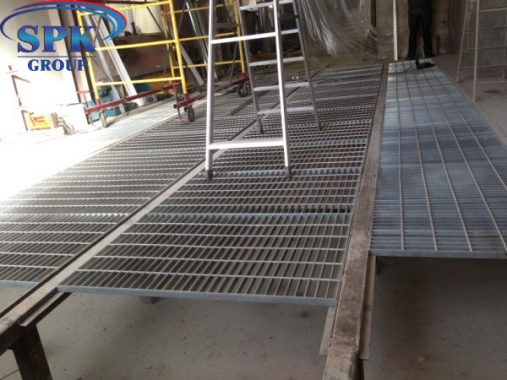

Колич-во решеток	Полнорешетчатый пол
Материал	Стальные решетки
Покрытие решеток	Оцинковка
Наибольшая нагрузка (kg/m3)	1.250
*Кабина*
Конструкция кабины	Существующее помещение

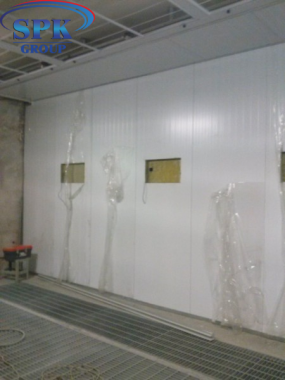

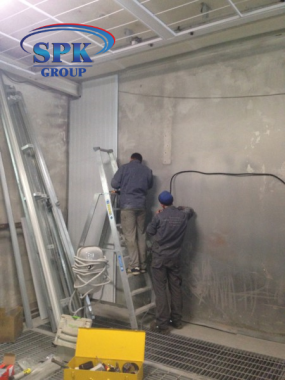

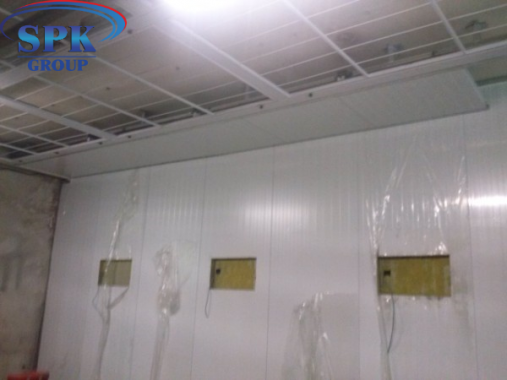

Стенные панели
Наполнитель	Пенопласт
Толщина листов (в мм)	0,5
Структура окон в дверях	Окна, имеющие овальную форму, с теплоизоляционной резиной

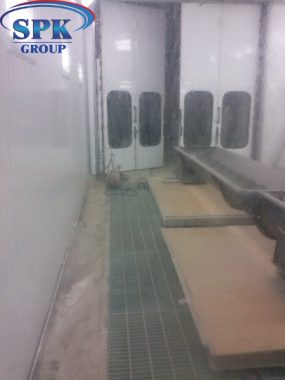

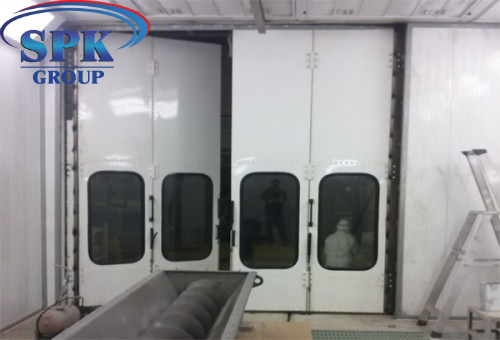

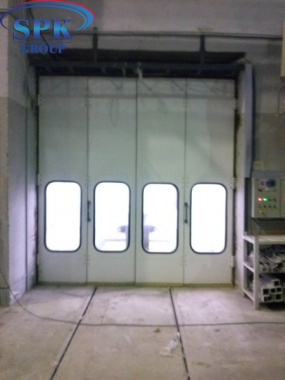

Основная дверь
Габариты (Шир.*выс.)	3300х3220 (ШхВ)
Число дверей	1 ворота
Структура дверей	Распашные ворота
Крыша
Материал панелей	Панели EPS
Модель фильтра на потолке	SP-600 G

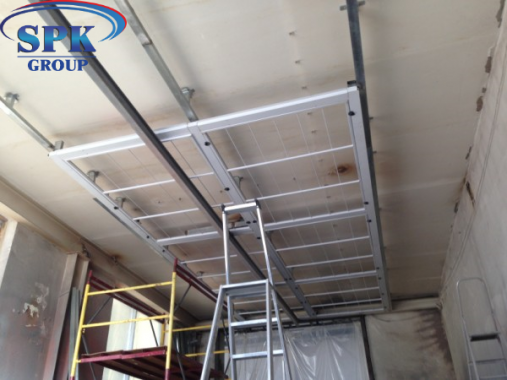

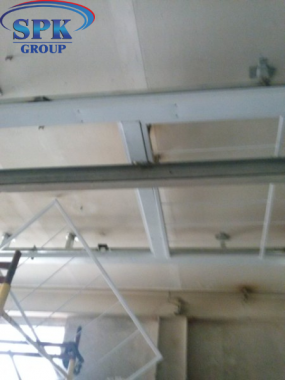

Конструкция потолка	Стальной каркас (из D8)
Структура потолка	Прямая

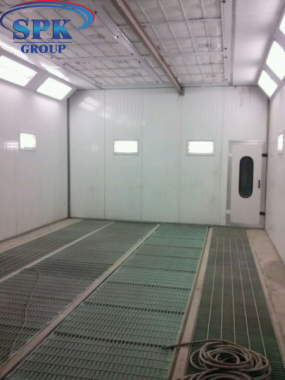

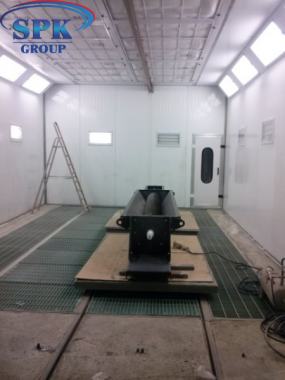

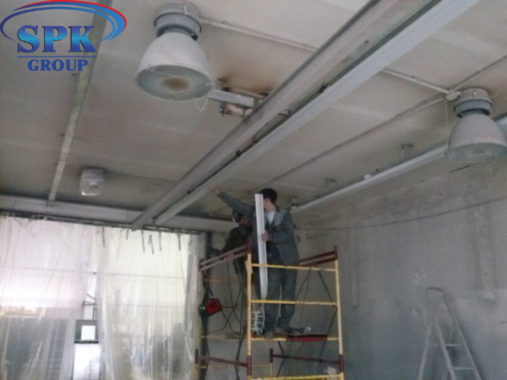

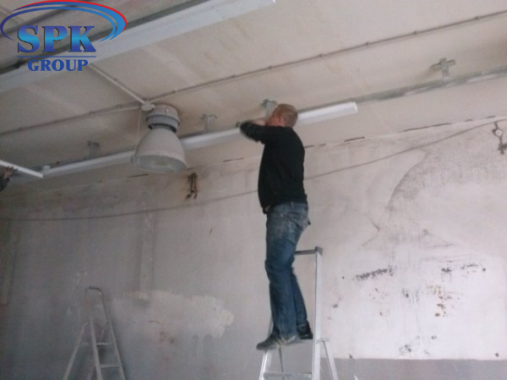

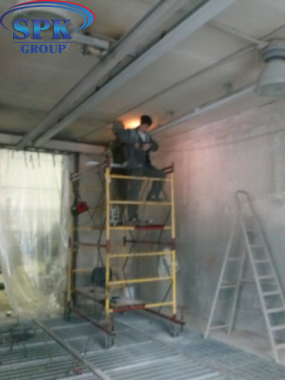

Система освещения окрасочного комплекса
Освещение верхнее	Система потолочного освещения 4 шт
Нижнее освещение	Система бокового освещения
Направление света	Вертикальное
Каркас для крепления светильников	-
Общая мощность освещения	Рекомендуемая мощность 3.460 Вт

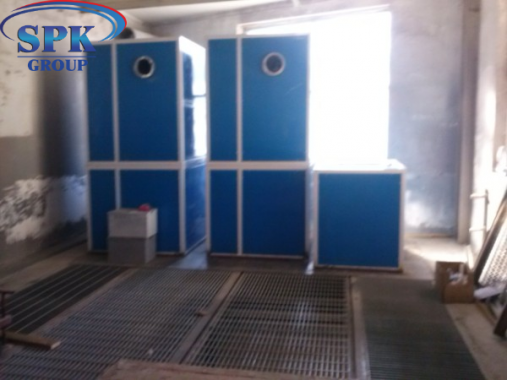

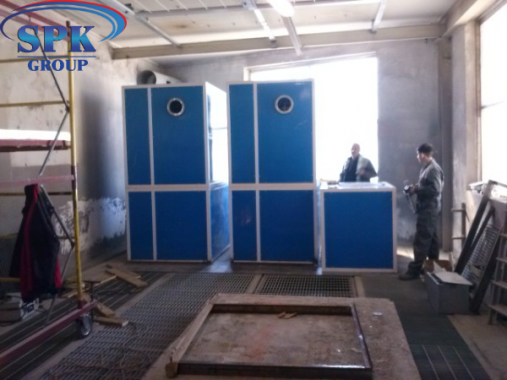

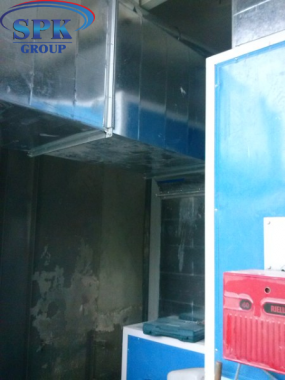

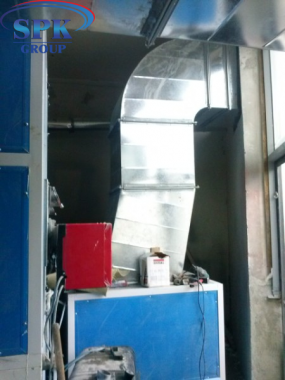

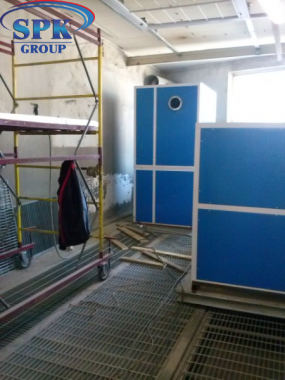

Группы притока/ вытяжки
Расположение генераторов	По двум сторонам
Материал каркаса групп	Панели RockWool
Регулировка воздушных потоков	Электрической заслонкой
Число генераторных групп вытяжки	По две группы
Центробежный 2-ной вентилятор в приточной группе
Модель	Siemens 4.2L
Производит-ность (в м³/ч)	41 000
Мощ-сть	4х4кВт
Управление вытяжным потоком воздуха	Используя ручную заслонку
Давление	820 Па
Центробежный вентилятор 2-ного действия с ручной заслонкой в группе вытяжных фильтров
Модель	Siemens 450-H
Производит-ность (в м³/ч)	40 000 м3/ч
Мощ-сть	2х5,5 кВт
Давление	Давление 720 Па.
Система фильтрации в окрасочном комплексе
Фильтр притока	Потолочный фильтр и основной фильтр
Вытяжной фильтр:	Фильтры: угольный, стекловолоконный

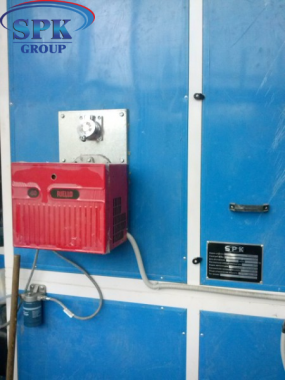

Подогрев воздуха
Теплообменник	Дизельный
Количество	2 теплообменника
Производительность	460 000Кал/час

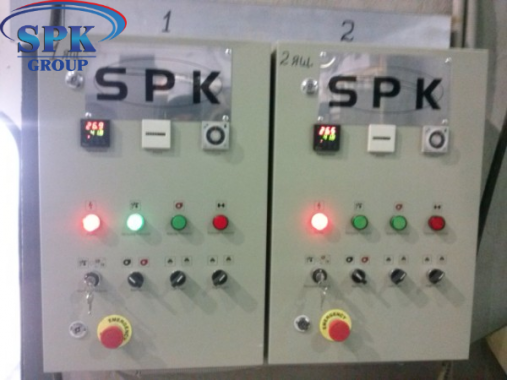

Система контроля технологических режимов в оск
Панель управления оснащается	Окрашивание; температурное распыление с нарастанием;; регулировка времени сушки; выключатель освещения; сушка, индикатор отказа; термостат; чрезвычайная остановка; температурный ограничитель, метр часов; выключатель питания;
Управление при помощи	Реле
Питание двигателя	3Х380 Вольт и 50Гц
Питание освещения	220Вольт 50Гц
Общая мощность 26кВт
