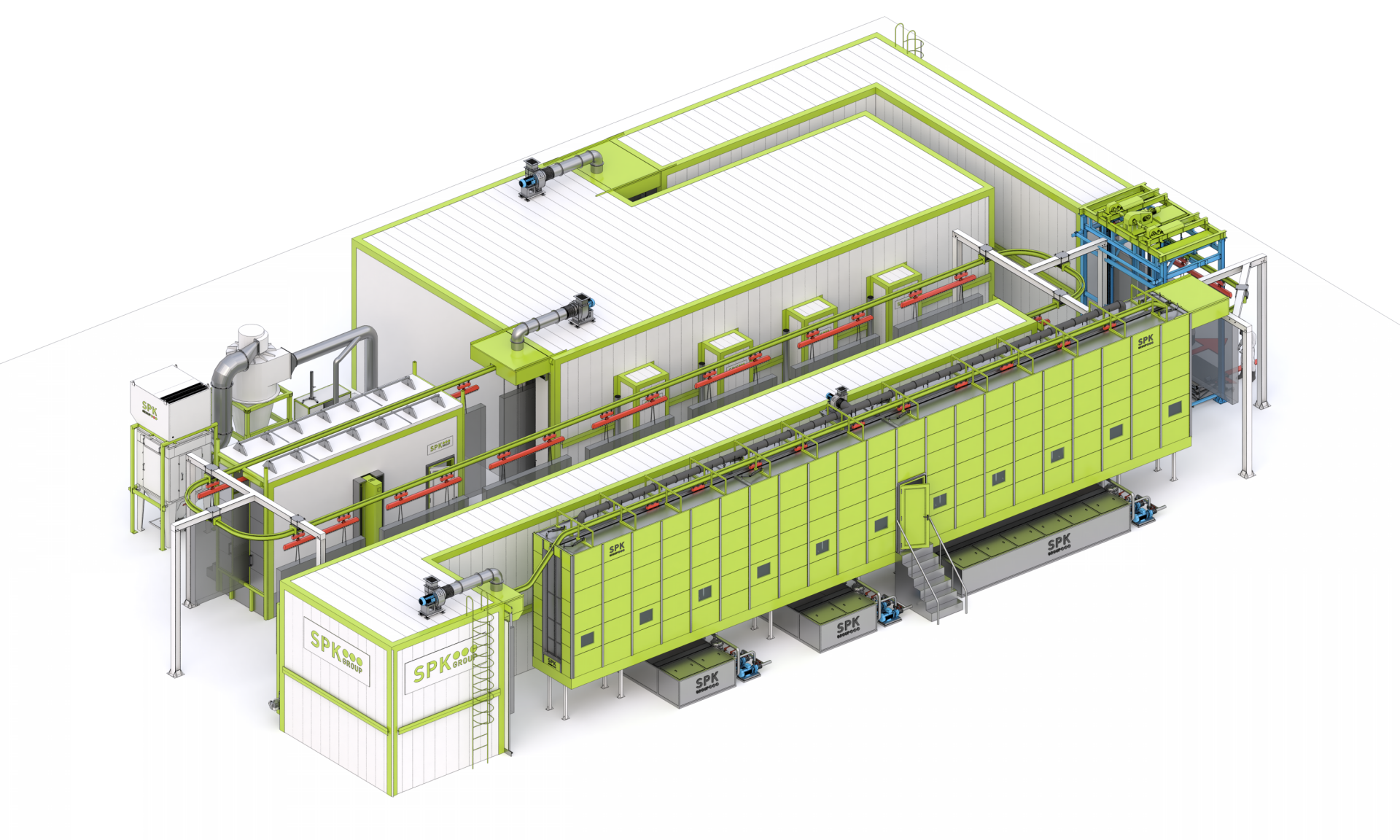

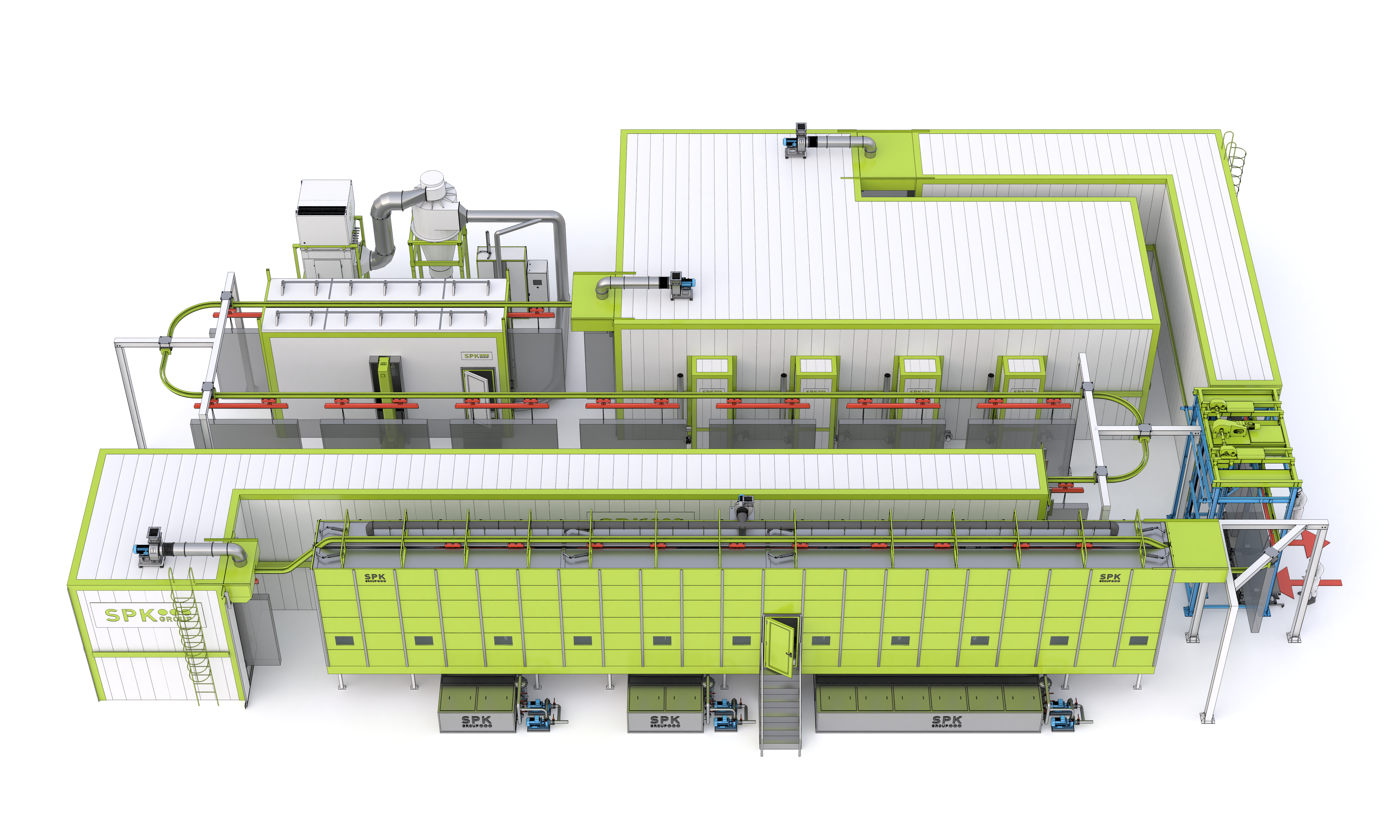

Автоматическая линия порошковой окраски SPK-PCL-34.22.7
Идентификация объекта
Автоматизированный комплекс химической подготовки поверхности и порошковой окраски крупногабаритных изделий с подвесной транспортной системой.
Габаритные и пространственные ограничения
-
Требуемый габарит помещения (Д×Ш×В): 34 900 × 24 500 × 9 000 мм (включая зоны обслуживания, проходы, загрузку/выгрузку по схеме).
-
Максимальные габариты обрабатываемых деталей (Д×Ш×В): 3 000 × 500 × 2 700 мм.
Кинематические параметры конвейера
-
Тип: автоматический подвесной (SPK).
-
Номинальная рабочая скорость: 2,0 м/мин.
-
Диапазон регулирования скорости: 0 – 4,0 м/мин.
Аппаратный состав линии
-
Узел подготовки поверхности: агрегат SPK-SCTB-22.2.4
-
Термический узел сушки: камера SPK-CB-26.2.4
-
Узел напыления: камера порошкового нанесения SPK-PCB
-
Термический узел запекания: камера полимеризации SPK-HTCB-16.9.4
-
Узел снижения температуры: камера охлаждения SPK-CCB 10.2.4
-
Транспортный модуль: подвесной конвейер SPK
-
Модуль АСУ ТП: шкаф управления SPK
Технологический регламент
| № | Технологический этап | Время, мин |
| 1 | Загрузка изделий на подвесной конвейер | 1,0 |
| 2 | Химическая подготовка поверхности | 10,0 |
| 3 | Сушка в печи после подготовки | 14,0 |
| 4 | Нанесение порошковой краски в окрасочной кабине | 1,5 |
| 5 | Полимеризация покрытия в печи | 20,0 |
| 6 | Принудительное охлаждение | 10,0 |
| 7 | Снятие готовой продукции с конвейера | 1,0 |
