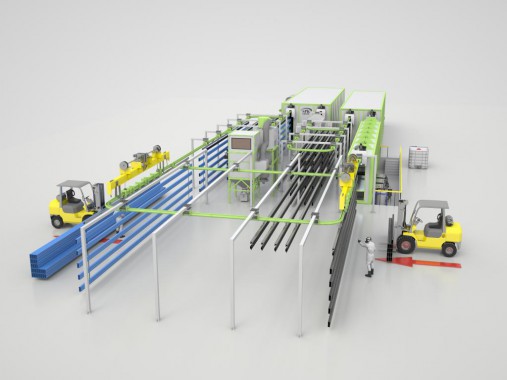

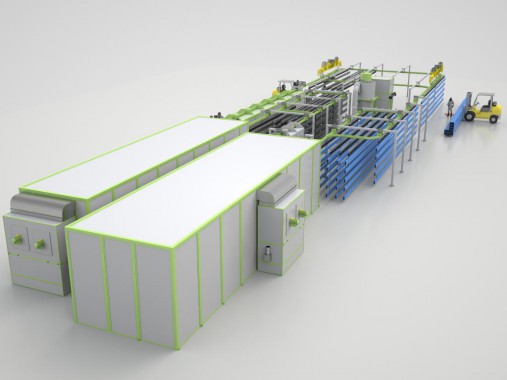

Проектом предусмотрена порошковая линия, предназначенная для окраски в автоматическом режиме изделий, которые перемещаются по конвейеру.

Линия обеспечивает выполнение операций: струйную подготовку поверхности в 3-хступенчатом агрегате химической подготовки поверхности, а также сушку поверхности при рабочих температурах +80…+120 градусов С, окраску изделий порошковыми красками в автоматическом режиме, а также полимеризация покрытия.

В линии обрабатываются детали стеллажного оборудования, выполненные из металла. Максимальные размеры обрабатываемых изделий – 1.300х140х99 мм. Вес изделий максимальный составляет 150,0 кг.

В линии проводятся операции, включающие:

  • Загрузку изделий на линии, оператор проводит данную операцию вручную.
  • Облив изделий автоматический раствором совмещенного обезжиривания и фосфатирования.
  • Загрузка изделий оператором на линию в ручном режиме.
  • Облив обрабатываемых изделий деминерализованной водой автоматически.
  • Сушку изделий при рабочих температурах +50…+60 градусов С.
  • Охлаждение изделий в цехе до значений температур +50…+60 градусов С.
  • Автоматическое нанесение порошковой краски на изделия с помощью авто-манипулятора.
  • Полимеризацию краски в печи при рабочих температурах +180…+220 градусов С.
  • Охлаждение изделий.
  • Снятие изделий с линии.

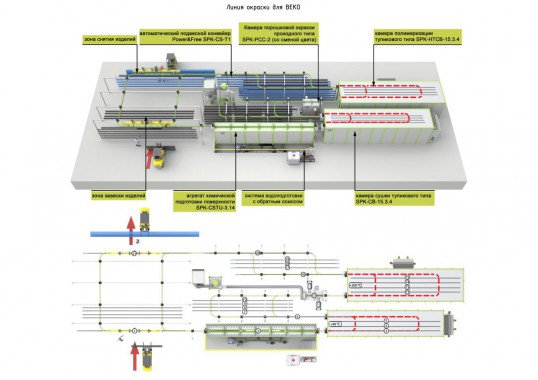

Комплекс оборудования, включенный в состав Линии, включает в себя:

  1. Подвесной автоматический конвейер модель Power&Free SPK-CS-T1.

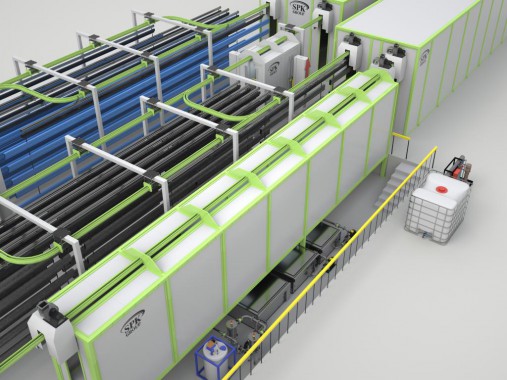

  2. Агрегат химический подготовки поверхности модель SPK-CSTU-3.4. Туннельная проходная камера, которая состоит из зон струйной обработки. Агрегат предназначен для обезжиривания поверхности и создания антикоррозийного покрытия.
  3. Тупиковая камера сушки модель SPK-CB-15.3.4.

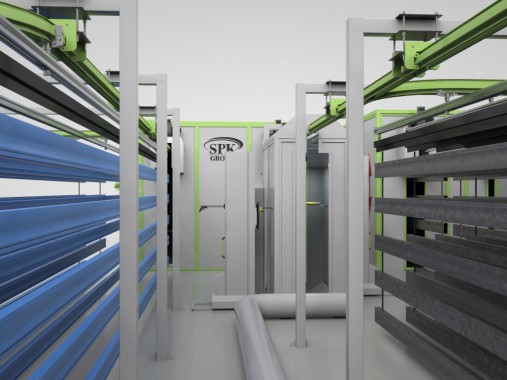

  4. Камера порошковой окраски проходного исполнения со сменой цвета модель SPK-PCC-2.
  5. Камера полимеризации тупикового типа SPK-НТСВ-15.3.4.
