Линия порошковой окраски с монорельсовым конвейером для систем водоочистки
SPK-камеры и автоматически монорельсовый конвейер образуют линию окрашивания порошковыми красками систем водоочистки.
Характеристики камер линии:
Камера химической подготовки поверхности:
|
Проводимые работы |
Время выполнения работы |
|
Участок обезжиривания и нанесения фосфатного слоя при обработке в химическом растворе + стекание излишков раствора |
2 минуты + 4 минуты |
|
Участок промывки технической водой + стекание излишков воды |
1.2 минуты+4 минуты |
|
Участок промывки деминерализованной водой |
1.2 минуты |
Особенности камеры: контроль состояния жидкости в ваннах, контроль температуры, контроль давления, автоматическое обновление растворов, наличие водно-масляного отделителя масел и шлама для увеличения времени жизни растворов и уменьшения затрат на сервисное обслуживание.
В составе водно-масляного отделителя:
- насос: мощность 0.16 квт, производительность 300 литров/час;
- ёмкость на 90 литров.
Печь сушки:
|
Размер |
11000 х 2000 х 3900 мм |
|
Рабочая температура |
120°С |
|
Максимальная температура |
140°С |
|
Время сушки изделия |
10 минут |
|
Время остывания изделия |
23 минуты |
Особенности печи: частотно-управляемый циркуляционный вентилятор, воздушная завеса, программа “Умный запуск печи”.

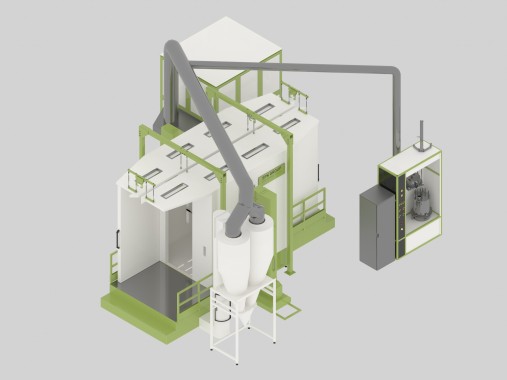

Камера нанесения порошковой краски:
|
Конструкция |
сэндвич-панели из пластика с антистатическим эффектом |
|
Время окрашивания |
7.5 минут |
Особенности камеры: антистатические свойства пластика предотвращают налипание краски на стены камеры, поверхность камеры легко очищается, что уменьшает затраты на смену цвета краски.
Печь полимеризации нанесённого покрытия:
|
Рабочая температура |
180°С |
|
Максимальная температура |
180°С |
|
Время полимеризации |
20 минут |
|
Время полного остывания |
16 минут |
Особенности печи: частотно-управляемый циркуляционный вентилятор, программа “Умный запуск печи”.
Транспортная система:
|
Длина |
73 метра |
|
Длина бипланарной цепи |
78 метров |
|
Расстояние между подвесами |
400 мм |
|
Нагрузка на подвес |
45 кг |
|
Скорость |
0-4 м/минуты |
|
Расчетная скорость |
0.5 м/минуты |
|
Помещение изделия на подвес |
3.2 минуты |
|
Снятие изделия с подвеса |
3.2 минуты. |
Особенность транспортной системы: автоматический конвейер на монорельсе с приводной станцией, группами натяжения, зонами теплового расширения.
