Линия порошковой окраски с монорельсовым конвейером для светотехнического оборудования
Камеры химической обработки, сушки, окрашивания и полимеризации в комплексе с автоматическим монорельсовым конвейером образуют линию окрашивания порошковыми полимерными красками светотехнического оборудования.
Описание камер линии окрашивания:

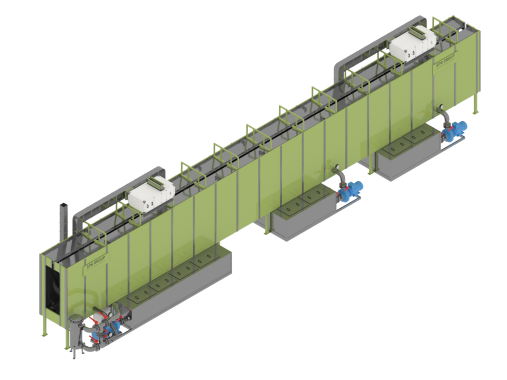

Камера химической подготовки поверхности:
|
Проводимые работы |
Время выполнения работы |
|
Участок струйного облива для обезжиривания поверхности и нанесения защитного фосфатного слоя + стекание излишков раствора |
2 минуты + 1.1 минуты |
|
Участок струйного облива для промывки технической водой + стекание излишков воды |
1 минуты + 1.1 минуты |
|
Участок струйного облива для промывки деминерализованной водой |
1 минуты |
Особенности камеры: стальная сварная конструкция размером 19 000 х 1200 х 2400 мм. Утеплена минеральной ватой. Установлен водно-масляный отделителя масел и шлама для увеличения времени жизни растворов и уменьшения затрат на сервисное обслуживание.
В составе водно-масляного отделителя насос мощностью 0.16 квт, напором 4.5 метра..
Камера сушки:
|
Размер |
14 900 х 2400 х 3590 мм |
|
Время сушки изделия |
10 минут |
|
Время остывания изделия |
14 минут |
Особенности камеры: материал изготовления — сталь, циркуляционный вентилятор, природный газ в качестве источника тепла, вентиляционная установка.
Камера окрашивания:
|
Корпус |
Металлический |
|
Проёмы для оператора |
2 шт |
|
Система освещения |
взрывобезопасные светильники |
|
Сбор не осевшей краски |
до 99 % с помощью системы рекуперации |
|
ВФУ производительностью 5600 м³/час |
2 шт |
|
Скорость воздушного потока в проёмах |
0.6 м/сек |
|
Пневматическая обвязка |
1 шт |
|
Обдувочный пистолет |
1 шт |
|
Ручной пистолет |
2 шт |
|
Манипулятор для автоматического пистолета |
2 шт |
|
Автоматический пистолет |
8 шт |
|
Время окрашивания |
2 минуты |
Особенности камеры: картриджная камера с блоком управления, установлена рамка распознавания высоты подвески.
Печь полимеризации:
|
Рабочая температура |
180°С |
|
Максимальная температура |
210°С |
|
Время полимеризации |
21 минута |
|
Время полного остывания |
8.3 минуты |
Транспортная система:
|
Длина |
175 метра |
|
Длина бипланарной цепи |
180 метров |
|
Расстояние между крюками |
400 мм |
|
Нагрузка на крюк |
30 кг |
|
Скорость |
0-4 м/минуту |
|
Расчетная скорость |
2.3 м/минуту |
|
Помещение изделия на подвес |
0.4 минуты |
|
Снятие изделия с подвеса |
0.4 минуты |
Особенность транспортной системы: автоматический непрерывный конвейер на монорельсе с двумя приводными станциями, зонами теплового расширения, группами натяжения.
