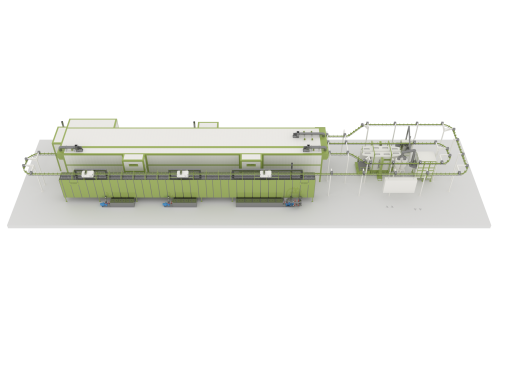

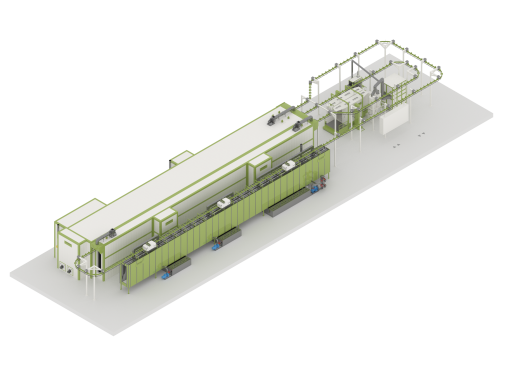

Линия порошковой окраски с монорельсовым конвейером для складских стеллажных систем
Назначение SPK — линии: окрашивание составляющих складских систем хранения (стеллажей). Окрашивание производится порошковыми полимерными красками.
На линии установлены:
- агрегат химической обработки поверхностей;
- камера сушки поверхностей от влаги;
- камера нанесения полимерного порошка;
- термокамера нагрева, расплавления и отверждения полимерного порошка.
Камеры линии объединены подвесным конвейером. Автоматический конвейер на монорельсе с длиной пути 228 метров установлен для перемещения изделий между камерами без перевешивания. Крюки с нагрузкой до 65 кг располагаются через 400 мм. Скорость конвейера 0 — 4 м/мин. Расчётная скорость конвейера 3 м/мин.

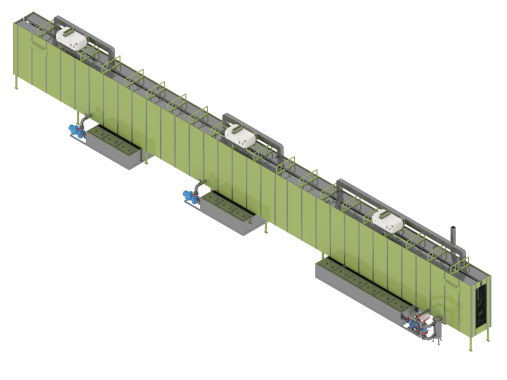

Агрегат химической обработки поверхности:
- изготовлен из нержавеющей стали;
- 3 зоны обработки;
- форсунки, насосы, запорная арматура;
- датчики температуры;
- датчики уровня и состояния растворов;
- водно-масляный отделитель смазочных масел из рабочих растворов. Отделитель значительно снижает затраты на очистку растворов и сервисное обслуживание камеры.
Камера сушки поверхности изделий от влаги:
- диапазон температур 120°С — 140°С;
- циркуляционный вентилятор;
- теплообменник с газовой горелкой;
- время сушки 10 минут.
Камера нанесения полимерного порошка:
- пластиковая камера;
- минимальное налипание краски на стены, быстрая очистка стен;
- каркас включает подиум для оператора и основание с воздухозабором;
- ВФУ 20 000 м³/час;
- система рекуперации, циклон SPK-CS;
- центр подачи краски;
- автоматические пистолеты, манипулятор;
- ручные пистолеты;
- устройство подтверждения наличия изделия в камере.
Термокамера нагрева, расплавления и отверждения полимерного порошка
- температура 180°С;
- время сушки изделия 21 минута.
