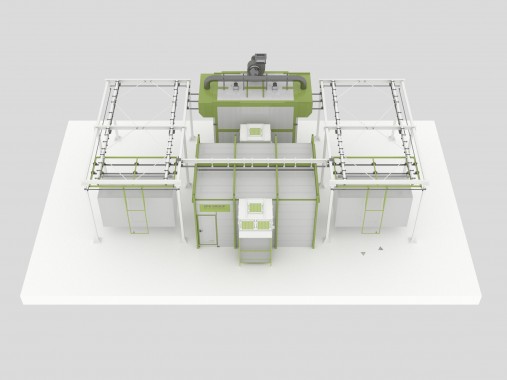

Линия порошковой окраски с ручной конвейерной системой для сельскохозяйственной техники

Линия разработана компанией SPK GROUP для окрашивания сельскохозяйственной техники.

В процессе прохождения по линии изделия завешиваются на траверсы ручной транспортировочной системы — 4 минуты, окрашиваются в камере окрашивания — 35 минут, сушатся в камере термосушки — 40 минут, накапливается и остывают в буферной зоне — 8-10 минут, снимаются с траверсы — 4 минуты.

В камере окрашивания порошковыми красками работы выполняются операторами — малярами. За воздухообмен отвечает вентиляционная установка производительностью 9000 м³/час. Равномерный поток воздуха обеспечивает удаление окрасочного тумана в направление картриджных фильтров. Не осевшая краска собирается системой рекуперации и используется повторно. Сама камера изготовлена из металлокаркаса с обшивкой сэндвич — панелями.

Нанесённое покрытие проходит процесс полимеризации в камере термосушки при температуре 180° C. При этом воздух в камере сушки можно нагреть до 220° С. Одновременно в камере размером 4300 х 2500 х 4350 мм могут сушиться три изделия.

В камере безопасная система освещения, взрывобезопасная вентиляционная установка с вентилятором в специальным исполнении. Конструкция камеры — обшитый каменной ватой стальной каркас. При толщине обшивки 200 мм на потолке и по стенам и 120 мм на полу окружающее пространство цеха полностью защищено от высокой температуры в камере.

По транспортировочном конвейеру детали передвигаются вручную, завешенными на траверсы грузоподъемностью 300 кг. В комплекте конвейера 6 траверс и 2 каретки.
