Линия порошковой окраски с ручной конвейерной системой для стройматериалов

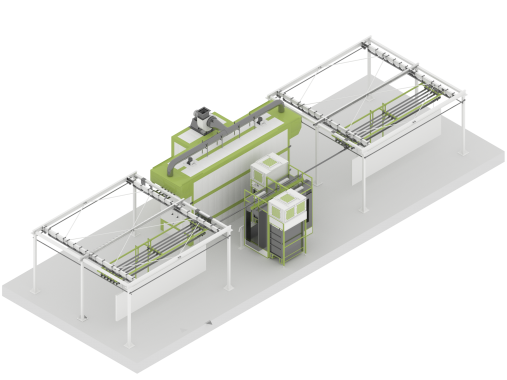

Ручная транспортная система и камеры окрашивания и термосушки образуют SPK — линию, на которой происходит окрашивание строительных конструкций порошковыми красками

Время на окрашивание одного изделия — до 93 минут. В этом интервале учитывается помещение и снятие изделий на траверсы ручной транспортной системы — 4 минуты, окрашивание — 35 минут, сушка — 40 минут и остывание в буферной зоне перед снятием от 8 до 10 минут.

Камеры окрашивания и сушки изготовленные на металлокаркасе. Камера сушки термо изолирована минеральной ватой, внутренний размер камеры 6800 х 2000 х 3850 мм.

В камеру окрашивания изделия поступают через прорезь, защищённую отражателями от распространения краски за пределы камеры и оседания краски на транспортировочный узел. В камере окрашивания есть 2 смотровых окна, 2 обдувочных пистолета.

В камере сушки транспортировочные проёмы закрыты утеплёнными воротами для защиты окружающего пространства от горячей температуры.

В камерах установлена система освещения из взрывобезопасных светильников.

В камере окрашивания установлен вентиляционный агрегат мощностью 9000 м³/ч. Воздуховод в основании камеры обеспечивает забор воздуха из внешнего пространства, прохождение воздуха со скоростью 0,65 м/с через камеру и вытяжку воздуха. В каналах вытяжного блока установлены краско останавливающие фильтры, улавливающие до 99 % краски, не осевшей на поверхности изделия. Система рекуперации обеспечивает возврат собранный краски в работу. Очищенный отработанный воздух выводится наружу.

В камере сушки используется замкнутый цикл циркуляции горячего воздуха. Для этого установлены воздуховоды и циркуляционный вентилятор. Изделие сушится при температуре + 180°С. Максимальная температура, до которой можно нагреть воздух в камере +220°С. Сушиться могут одновременно от одного до шести изделий.

В камерах свои силовые шкафы, программный контроллер.

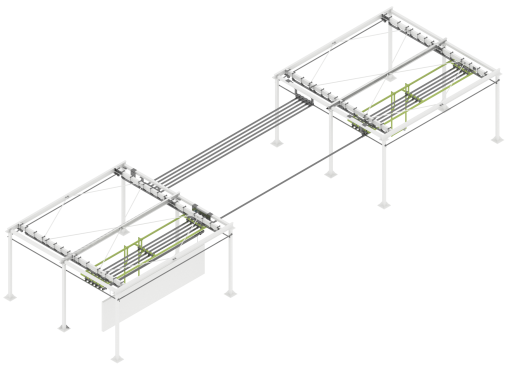

Транспортировочный подвесной конвейер оборудован 10 траверсами на 300 кг каждая, 2 каретками.
