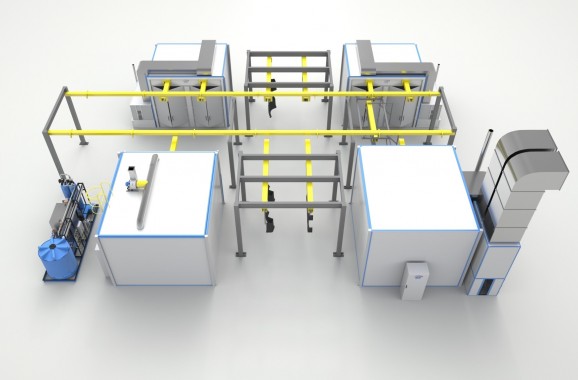

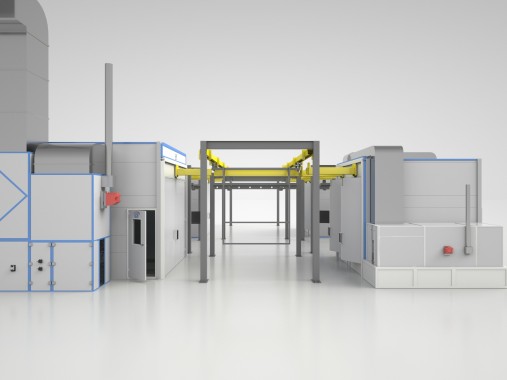

Комплекс подготовки к окраске, окраски и сушки изделий с подвесным конвейером SPK

Комплекс камер химической подготовки, окрашивании, сушки предназначен для нанесения лакокрасочных полимерных покрытий на изделия различной конфигурации.

В составе комплекса:

Камера подготовки химической поверхности SPK-PB-5.5.4:

• выполняемые операции — ручной облив изделий для обезжиривания, ручная промывка изделий водой;
• конфигурация камеры — тупиковая;
• внутренние размеры камеры — 5000 х 4500 х 3500 мм;
• климатическое размещение камеры — внутреннее отапливаемое помещение цеха;
• транспортировочный проём обрудован распашными воротами;
• сервис-дверь для сотрудников работает в режиме “антипаника”, служит аварийным выходом;
• система освещения организована взрывобезопаснымие светильниками;
• приямок с погружным насосом;
• система подготовки химических жидкостей;
• система восстановления химических жидкостей;
• ёмкости для обезжиривающего раствора и для промывочной воды;
• станция дозирования химических реагентов;
• очистные сооружения;
• моечный пистолет для обезжиривающего раствора;
• моечный пистолет для промывочной воды;
• панель управления. Режимы работы камеры “обезжиривание” или “промывка” выбираются с панели управления или с кнопочной панели внутри камеры.

Камера окрашивания SPK-SB-5.5.4:

• выполняемые операции — нанесение слоя полимерной краски на изделия;
• конфигурация камеры — тупиковая;
• камера изготовлена на усиленном металлическом каркасе;
• внутренние размеры камеры — 5000 х 4500 х 3500 мм;
• климатическое размещение камеры — внутреннее отапливаемое помещение цеха;
• транспортировочный проём оборудован распашными воротами;
• сервис- дверь для сотрудников работает в режиме “антипаника”, служит аварийным выходом;
• установлена ВФУ с возможностью нагрева воздуха в теплообменнике с газовой горелкой;
• камера окрашивания работает в режиме полного воздухообмена;
• приток воздуха осуществляется через фильтры с потолка, вытяжка осуществляется через фильтры в вытяжные каналы на полу камеры;
• “сухая” фильтрация. Фильтры на притоке класса М5. Фильтры на вытяжке краскоостанавливающие класса G3. Также в каналах расположены секции с фильтрами класса G4 для двухступенчатой фильтрации воздуха на притоке и вытяжке.

Сушильная камера SPK-CB-4.4.4:

• выполняемые операции — сушка поверхности после камеры химической подготовки (камера 1), отверждение красочного слоя после камеры окрашивания (камера 2);
• 3 секции;
• внутренние размеры 1 секции — 4000 х 3300 х 2900 мм;
• климатическое размещение камеры — внутреннее отапливаемое помещение цеха;
• транспортировочный проём оборудован распашными воротами;
• сервис-дверь для сотрудников работает в режиме “антипаника”, служит аварийным выходом;
• система освещения организована безопасными светильниками;
• для сушки используется рециркуляцияи воздуха. Воздух при рециркуляции частичной обновляется до 10-15 % за счёт притока наружного воздуха;
• воздух на притоке проходит через решётки в полу камеры, вытягивается через решётки в потолке камеры;
• рабочие температуры в камере — до 100°С.

Для перемещения изделий между камерами установлен конвейер SPK-CS-21.16.4. Конвейер грузонесущий подвесной, с траверсами и кареткой для поперечного и продольного ручного перемещения изделий между камерами.

В комплекте:

• 10 траверс;
• одна каретка на одну траверсу;
• нагрузка на траверсу — до 300 кг;
• длина траверсы — до 2500 мм;

Нагрузка на траверсу и длина траверсы уточняются при проектировании и зависят от размера окрашиваемых изделий.

В комплексе предусмотрено две буферные зоны на 2 траверсы каждая, в которых изделия накапливаются перед обработкой в следующей камере.
