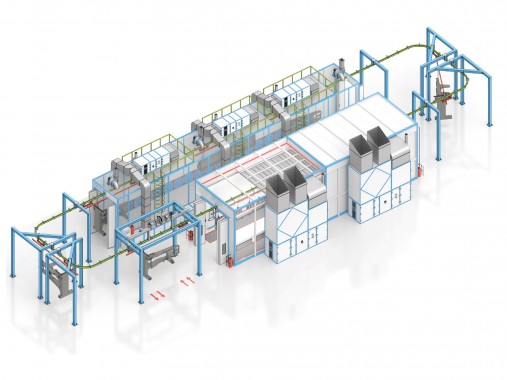

Конвейерная окрасочная линия для спецтехники SPK
Назначение комплекса проходного типа
Данный комплекс предназначен для подготовки изделий к покраске и нанесению многослойных лакокрасочных покрытий, а также для их последующей сушки при повышенных температурах.
Основные компоненты системы
1. Двухсекционная окрасочно-сушильная камера SPK-19.5.5
- Конструкция: металлический каркас с порошковым покрытием, выполненный из сэндвич-панелей толщиной 80 мм.
- Габариты каждой секции: 9500 мм в длину, 4600 мм в ширину и 5000 мм в высоту.
- Ворота: автоматические складные (две единицы, размеры 3500×4300 мм).
- Сервисные двери: оснащены системой антипаника (две шт., размеры 800×2000 мм).
- Разделительные ворота: автоматические складные (один, 3500×4300 мм).
- Освещение: взрывозащищённые светодиодные светильники, расположенные сверху и по бокам.
- Фильтрация воздуха: потолочные фильтры тонкой очистки и стекловолоконные краскоостанавливающие (класс G3).
- Вентиляция: взрывозащищённые вентиляторы (два, с пропускной способностью 35 000 м³/ч), рекуператор тепла, газовые теплообменники, газовые горелки и мультиблоки.
- Автоматизация: системы управления, сенсорные панели, газоанализаторы и автоматическая система пожаротушения.
2. Сушильная камера SPK-26.3.5
- Конструкция: аналогичная, с металлическим каркасом и сэндвич-панелями толщиной 150 мм.
- Размеры: 26 000 мм в длину, 3000 мм в ширину и 5000 мм в высоту.
- Ворота: автоматические складные (две шт., 2500×4300 мм).
- Освещение: взрывозащищённые светодиодные светильники.
- Вентиляция: приточные воздухораспределители, три циркуляционных вентилятора (по 10 000 м³/ч), три вытяжных вентилятора (по 1500 м³/ч), клапаны и автоматическая система пожаротушения.
3. Транспортная система
- Тип: приводной толкающий конвейер с траверсами.
- Общее количество траверс: восемь.
- Длина: 95 метров.
- Грузоподъемность траверс: 1800 кг, длиной 6,5 м.
- Подъемно-опускная секция: одна.
- Автоматизация: системы управления, сенсорные панели и системы пожаротушения.
Дополнительные компоненты
- Газовые системы: теплообменники, горелки и мультиблоки.
- Клапаны: утеплённые и морозостойкие.
- Освещение: светодиодные светильники.
- Автоматические системы: пожаротушения, управления и газоанализаторы.
