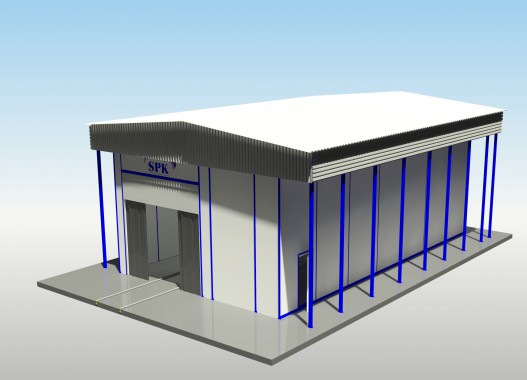

Дробеструйная камера уличного исполнения тупикового типа-14.5.4

Дробеструйная камера уличного исполнения тупикового типа-14.5.4
Дробеструйная камера уличного исполнения тупикового типа-14.5.4
Дробеструйная камера уличного исполнения тупикового типа-14.5.4
Дробеструйная камера уличного исполнения тупикового типа-14.5.4

дробеструйная камера

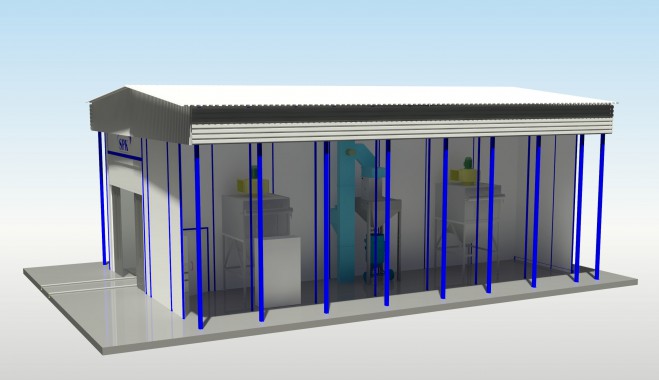

Корпус камеры включает в себя стальные конструкции и несущие звукоизоляционные панели. Стены и потолок защищает от дроби резиновая облицовка. Для загрузки и выгрузки на торце камеры есть ворота. В крыше имеются отверстия для системы подачи воздуха.

Камера оснащена подъемно-секционными воротами с защитным покрытием.Механизм ворот рассчитан на интенсивную эксплуатацию и выдерживает от 50 до 100 000 циклов открывания/закрывания.

Сервисные двери защищены износостойкой резиной. Резиновое покрытие также устанавливается и на стены камеры с внутренней стороны.

В полу дробеструйной камеры устанавливается стальной решетчатый настил, по которому можно ходить. Решетки устанавливаются на основную раму пластинчатого конвейера в устройстве для подачи дроби.

Технические данные

Внутренние размеры дробеструйной камеры

Длина x ширина x высота



14000 x 5000 x 4000

м

Внешние размеры дробеструйной камеры

 (с учетом уличного исполнения)

Длина x ширина x высота

14300 x 9400 x 4800 мм



Размеры ворот

Ширина x высота

4 x 3.5

м

Несущая способность, статическая

Нагрузка на решётчатый настил

800

кг/м.кв

Площадь напольной решётки

Длина x ширина

14 x 5

м

Силос дроби

Объём

1000

Л

Сухая сыпучая дробь

Зернистость

> 0,2

мм

Типы дроби

Подходящие типы дроби

стальная дробь

Сопло

Диаметр

9,5

мм

Дробеструйный шланг

Длина

20

м

Воздушный шланг

Длина

20

м

Фильтровальная установка



Объёмный расход воздуха¹, прим.

24 000

м³/час



Остаточное количество пыли в чистом воздухе

≤ 2,0

мг/м³



Макс. количество пыли в грязном воздухе

≤ 2,0

г/м³

Общая подключаемая мощность

Не более

50,0

кВт

Установленная мощность

Привод вентилятора

34,0

кВт



Ковшовый элеватор

2,2

кВт



Вибрационное сито

0,2

кВт



Освещение

3,2

кВт



Рабочее давление

< 8

бар

Температурный режим эксплуатации

Не менее 8°C

Окраска



Компоненты установки

RAL



Корпус дробеструйной камеры

RAL



Корпус фильтровальной установки, корпус вентилятора

оцинкованный



Воронка фильтра

RAL



Ресивер для сжатого воздуха на фильтровальной установке, двигатель фильтровальной установки

RAL



Компоненты установки, находящиеся ниже напольной решетки





Решётчатый настил





Оцинкованные детали

без окраски



Электрошкаф

RAL
