Моечно-окрасочно-сушильный комплекс для автомобилей

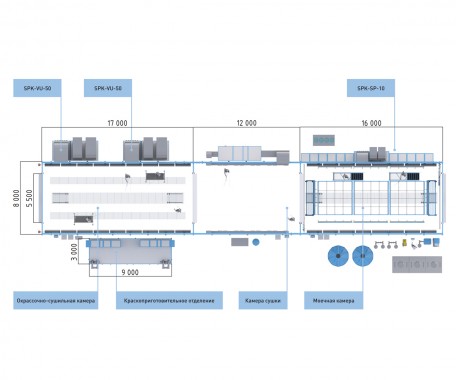

Комплекс окрашивания автомобилей организован рядом последовательно установленных камер мойки (SPK-WB-16.8.8), сушки (SPK-CВ-12.8.8), окрашивания и сушки (SPK-WB-16.8.8).

Камеры образует проходную конструкцию, в которой для разделения камер и защиты от проникновения влаги между камерами установлены роллетные ворота с защитной ПВХ шторой.

Все камеры изготовлены на металлокаркасе, являются проходными, обшиты 80 мм сэндвич-панелями. В камерах есть сервисные проёмы для операторов, оборудованные дверями с доводчиком.

Комплекс укомплектован краскоприготовительным помещением SHR-HRS-9.3.3, предназначенным для хранения и подготовки красящих составов.

Для работы со сжатым воздухом установлено соответствующее оборудование, обеспечивающее давление 8 Бар.

Для доступа к изделиям сверху в камере мойки используется передвижная площадка, в камере окрашивания используется пневматический ножничный подъёмник.

В системах управления камерами использованы ПЛК. Оператор управляет работой камер через выносные сенсорные панели.

Особенности камер:

В камере мойки установлена дождевальная установка с интенсивностью дождя по ОСТ37.001.248 − 86 − 5±2 мм/мин и t° воды, соответствующей ГОСТ РВ20.57.306-98 п. 5.17.4.

Номинальная мощность вентиляционной установки 10 000 м³/час, выдвижная секция имеет коррозионно стойкую защиту.

В камере сушки установлен циркуляционный агрегат производительностью 35 000м³/час в общепромышленном исполнении.

Для удаления влажного воздуха установлена вытяжка мощностью 4000 м³/час.

В камере окрашивания и сушки для нагрева воздуха используется электрический теплообменник. Установлен рекуператор тепла пластинчатого типа для экономии электроэнергии.

Номинальная мощность взрывозащищённой вентиляционной установки 50 000 м³/час.

Установлен газоанализатор и автоматическая порошковая система пожаротушения.
