Камера покрасочно-сушильная для жд вагонов YS-23.6.6

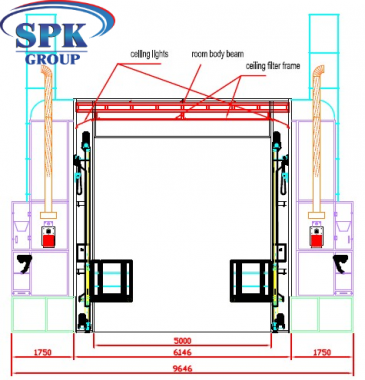

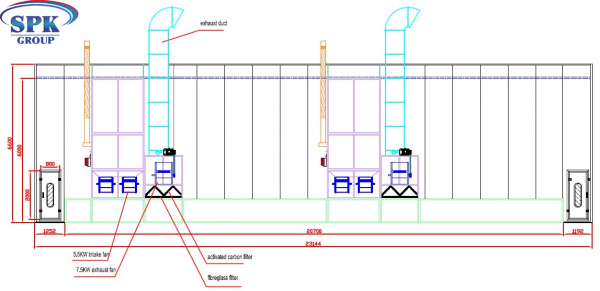

Размеры

Внутренние размеры

23000x6000x6000mm

Внешние размеры

23144x9696x6600mm

Поток воздуха

Нисходящий сверху

Вытяжка

Через 2 боковых канала в стенах камеры (на чертеже с обеих сторон)

Кабина

Конструкция

Прямая

Наличие стальной конструкции

Да

Въездные двери

Количество дверей

1 ворота

Размеры дверей

5000х4500 (ШхВ)

Материал

Оцинкованная сталь

Структура дверей

Из оцинкованной стали

Количество створок

5 створок

Стенные панели

Стальные сэндвич панели заполненные теплоизоляционной пеной

Толщина Панели

70мм

Структура панелей

Панель обшита с двух сторон стальными пластинами между которыми находится теплоизоляционная пена

Наполнитель

EPS

Толщина стальных пластин

0,476мм

Плотность заполнения

19г/м³

Структура дверных окон

Овальные окна с теплоизоляционной резиной

Сервисная дверь

Количество дверей

4

Размеры дверей

800х2000(ШхВ)

Расположение

По 2 двери с каждой стороны камеры

Структура дверных окон

Овальные окна с теплоизоляционной резиной

Крыша

Оцинкованные стальные пластины

Структура крыши

Прямая

Наличие стальной конструкции

нет

Конструкция потолка с креплением потолочных фильтров

Каркас из стали D8

Материал панелей крыши

EPS панели

Потолочные фильтры

SP-600G

Освещение

Верхний свет свет

28 плафона по 4 лампы= 112 лампы по 36Вт

Каркас крепления светильников

Стальной каркас

Нижний свет

36 плафона по 4 лампы= 144 лампы по 36Вт

Выпрямитель

1 действие для 2 ламп

Общая мощность освещения

9216 Вт

Группы притока и вытяжки

Положение генераторов

Справа

Конструкция генераторной группы

Квадратная Стальная конструкция

Обшивка групп притока и вытяжки

каркас группы вытяжки выполнена из EPS панелей

каркас группы притока выполнена из EPS панелей

Регулировка потоков воздуха

Пневматическая заслонка

Количество генераторных групп притока

4 группы

Количество генераторных групп вытяжки

4 группы

Направление потока воздуха притока

Направление потока воздуха вытяжки

Модель вентилятора притока

Центробежный вентилятор двойного действия

Модель вытяжного вентилятора

Центробежный вентилятор двойного действия

YDW 4.5M

TAE-500-H

2х5,5кВт

1х7,5 кВт

Производительность: 124000 м³/ч

Производительность 84000 м3/ч

Давление 780 Па.

Давление 385 Па. Ременной привод

Управление притоком воздуха

Управление вытяжным потоком воздуха

Оборудован ручной заслонкой

Подогрев воздуха

Способ подогрева

Дизельная горелка

Количество горелок

4 горелки

Модель горелки

RG5S; одноступенчатая

Производительность горелки

260000 кКал/час

Структура теплообменника

Мультицикл; антивзрывчатое отверстие

325 кВт/ч

Дымоход

4 прямых дымохода

Материал дымохода

Нержавеющая сталь

Фильтрация

Фильтр притока

Основной фильтр карманной формы;

Потолочный фильтр

Фильтр вытяжки

Стекловолоконный фильтр, угольный фильтр

Система контроля

Способ управления

Реле

 Панель управления

Окрашивание; возрастающее температурное распыление; сушка; регулировка времени сушки;

Выключатель освещения; индикатор отказа; термостат; метр часов; выключатель питания; чрезвычайная остановка;

Температурный Ограничитель; Манометр; Сигнал тревоги; Кнопка для электронной заслонки.

Питание

Питание двигателя

3х380 вольт 50Гц

Питание освещения

220 вольт 50Гц

Общая мощность 85,2 кВт
