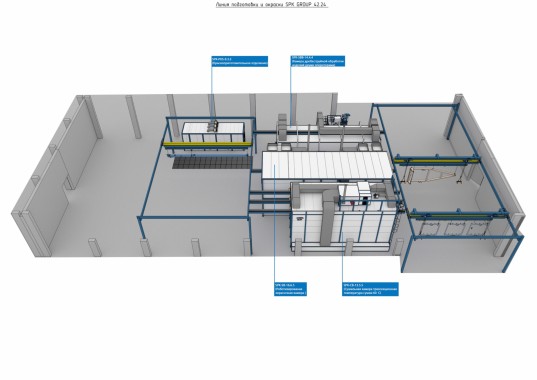

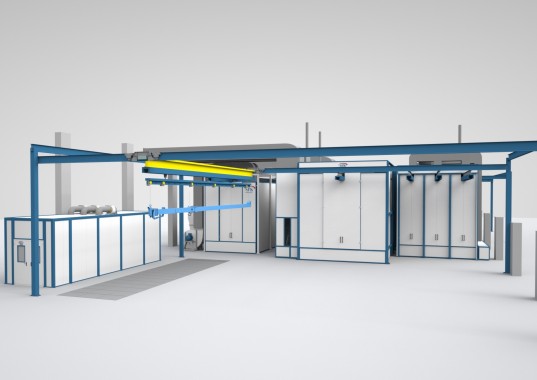

Комплекс подготовки к окраске, окраски и сушки изделий с подвесным конвейером
Комплекс SPK — камер предназначен для очистки поверхности, окрашивания и сушки нанесённого покрытия на изделиях весом до 800 кг и размером 1600 х 2400 х 900 мм.
В составе комплекса следующие камеры:
SPK-SBB-14.4.4 — камера струйной очистки поверхности мелким абразивом (дробью).
Внутренний размер 14 000 х 4000 х 4100 мм, металлокаркас рассчитан на подиум и размещение конвейера, обшивка — 50-мм сэндвич-панели. На стенах и потолке внутри защитное резиновое покрытие.
Камера проходного типа размещается в отапливаемом помещении, установлены распашные ворота, сервис-дверь для персонала.
В камере решётчатый пол, под которым расположены скребковые продольный и поперечный транспортёры для сбора и передачи дроби в систему рекуперации, общепромышленный элеватор с резинотканевой лентой в качестве тягового элемента, сварными ковшами, приводом 2,2 кВт. Ковшовый элеватор передаёт собранную скребковыми конвейерами дробь в систему рекуперации для очистки от мусора и пыли перед повторным использованием. В системе рекуперации: общепромышленный каскадный сепаратор, 3-х ступенчатый, воздушный, с барабанным приводом на 0,55 кВт; силос с бункером на 2000 литров и датчиком наполнения; циклон; бак для пыли; пневматическая заслонка. Собранная и очищенная дробь передаётся на 2 напорные установки для проведения работ 2 операторами.
В камере замкнутая система вентиляции, 18 патронных фильтров для очистки воздуха от пыли.
SPK-SB-16.6.5 — камера окрашивания.
Внутренний размер 16 000 х 5500 х 4600 мм, металлокаркас, обшивка — 80-мм сэндвич-панели толщиной с заполнением минеральной ватой. Камера проходного типа размещается в отапливаемом помещении, установлены ручные распашные ворота, сервис-дверь со смотровым окном для персонала. Окрашивание производится автоматически или вручную жидкими лакокрасочными материалами.
Для освещения установлены безопасные светодиодные светильники.
Воздухообменная установка забирает воздух из внешнего пространства, подаёт в камеру через фильтры в решётке на потолке, вытягивает через фильтры решётки на полу камеры. Для нагрева воздуха используется пластинчатый рекуператор тепла, теплообменник с горелкой на природном газt. Используется сухая фильтрация воздуха фильтрами класса M5. В комплекте камеры шкаф управления с программным контроллером и общепромышленной сервисной панелью ( IP54).
Для роботизированного окрашивания установлены 2 комплекта взрывозащищённых общепромышленных роботов и оборудование для перемещения робота и проведения окрашивания: сервомотор, система линейного перемещения, удлинение кабелей, краскораспылитель. Присутствует блок управления.
SPK-CB-13.5.5 — трех-секционная камера термосушки.
Внутренний размер 12 500 х 1700 х 4300 мм каждой секции, металлокаркас, обшивка — сэндвич-панели с заполнением минеральной ватой. Камера проходного типа размещается в отапливаемом помещении, установлены въездные — выездные ручные распашные ворота в каждой секции (всего в камере 6 ворот).
Воздухообменная установка работает в режиме рециркуляции, с обновлением до 10 % воздуха за счёт забора воздуха из внешнего пространства. Для нагрева воздуха используется теплообменник с горелкой на природном газt. Максимальный нагрев в камере термосушки — 60°С.
Отдельное помещение — отделение подготовки краски SPK-PKS-9.3.3. В камере размещается оборудование смешивания краски из отдельных компонентов и автоматической подачи на краскораспылители. Внутренний размер 9000 х 2800 х 2600 мм, металлокаркас, обшивка — 50-мм сэндвич-панели толщиной.
SPK-CS-12.24.5 — подвесной конвейер верхнего типа. перемещение траверс между камера осуществляется с помощью электропривода, помещение траверс с изделиями в камеры — вручную. Максимальный вес изделия на траверсе — 1600 кг.
