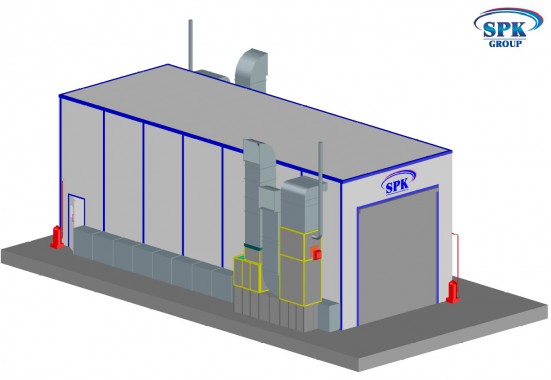

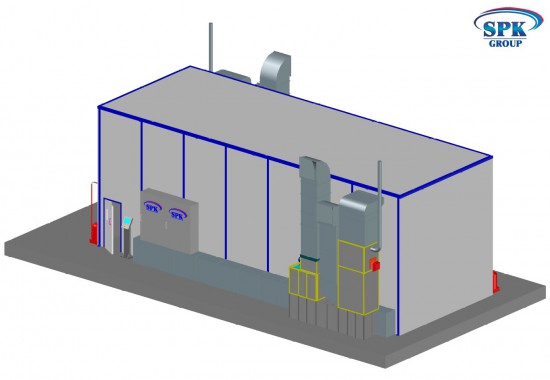

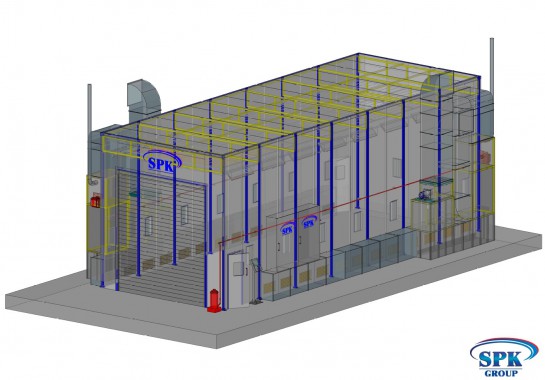

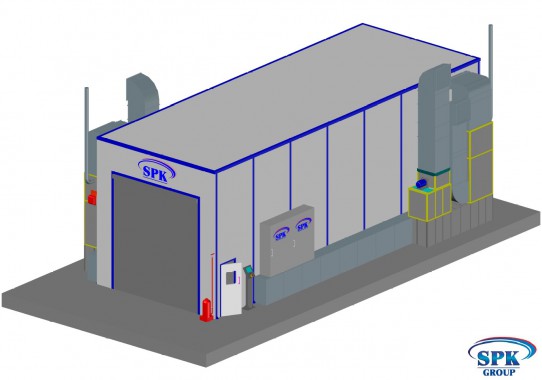

Камера окраски для автобусов и грузовых автомобилей тупикового типа SPK-15.6.5

Камера окраски для автобусов и грузовых автомобилей тупикового типа SPK-15.6.5
Камера окраски для автобусов и грузовых автомобилей тупикового типа SPK-15.6.5
Камера окраски для автобусов и грузовых автомобилей тупикового типа SPK-15.6.5
Камера окраски для автобусов и грузовых автомобилей тупикового типа SPK-15.6.5
Камера окраски для автобусов и грузовых автомобилей тупикового типа SPK-15.6.5
Камера окраски для автобусов и грузовых автомобилей тупикового типа SPK-15.6.5
Камера окраски для автобусов и грузовых автомобилей тупикового типа SPK-15.6.5
Камера окраски для автобусов и грузовых автомобилей тупикового типа SPK-15.6.5
Камера окраски для автобусов и грузовых автомобилей тупикового типа SPK-15.6.5
Камера окраски для автобусов и грузовых автомобилей тупикового типа SPK-15.6.5
Камера окраски для автобусов и грузовых автомобилей тупикового типа SPK-15.6.5
Камера окраски для автобусов и грузовых автомобилей тупикового типа SPK-15.6.5
Камера окраски для автобусов и грузовых автомобилей тупикового типа SPK-15.6.5

Размер

Количество секций

1





Внутренние размеры  ОСК (ДхШхВ):

15000х5500х5000 mm

Внешние размеры:

15100x8100x5750 mm

Поток воздуха

Нисходящий поток

Вытяжка

Через напольные решетки

Вытяжка

Количество каналов

2

Размер канала (ДхШ)

13000х1000

Тип вытяжки



Диагональный с обоих сторон













Кабина.

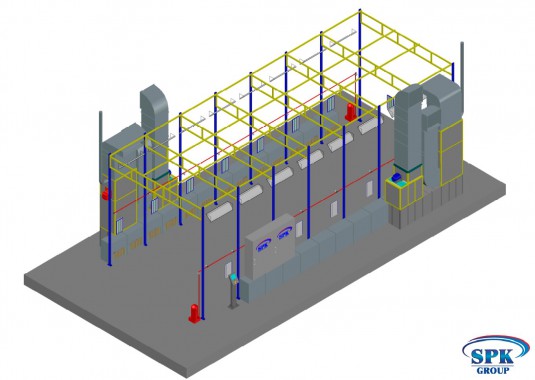

Конструкция

Силовой каркас

Наличие стальной конструкции

Да

Главная дверь.

Тип

Роллетные ворота с электроприводом



Количество

1 шт.

Просвет ворот

4000х4500 (ШхВ)

Материал

Алюминий





Структура окон

-

Уплотнение

пенополиуретан

Стеновые панели.

Толщина панели

50 мм.

Толщина стали

0,6 мм

Наполнитель

Минеральная вата на основе базальтового волокна

Свойства наполнителя

Негорючий, пропитан антисептиком

Плотность заполнения

32 кг/м³





Сервисная дверь

Количество дверей

2 шт.

Размеры дверей

800х2000(ШхВ)

Расположение

В боковых   стенах ОСК

Структура окна

Прямоугольное окно со скругленными углами и теплоизоляционной резиной

Крыша.

Структура

Прямая, сэндвич панели

Наличие стальной конструкции

Стальной силовой каркас

Материал панели крыши

Минеральная вата на основе базальтового волокна

Потолочные фильтры

SP-600G

Освещение 810-1200 Люкс . Искро-взрывозащищенное исполнение (EX)

Верхний свет (45 градусов)

20 плафонов по боковым стенам по 4 лампы  4,6 кВт

Каркас крепления светильников

Стальной каркас

Боковой  свет  встроенный в стены

23 плафона  по 4 лампы  3,3 кВт

Каркас крепления светильников

Стальной каркас

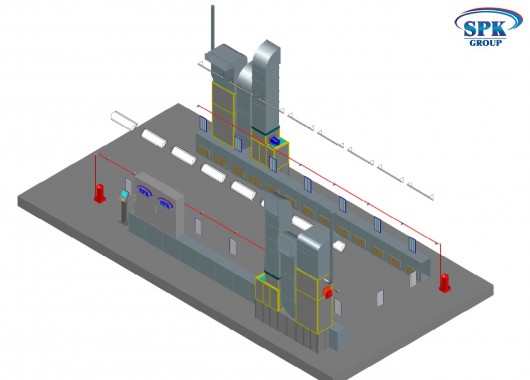

Группы притока и вытяжки  мод.SP(38)

Положение генератора

 Справа  и слева

Конструкция генераторной группы

Квадратная, стальная конструкция

Обшивка групп притока и вытяжки

Каркас группы вытяжки и притока выполнена из стального листа

Регулировка потоков воздуха

Автоматическая заслонка

Количество генераторов притока

2 генератора

Количество генераторов вытяжки

2 генератора

Направление потока воздуха притока

Сверху вниз

Направление потока воздуха вытяжки

Снизу вверх



Модель вентилятора притока

Центробежный турбовентилятор  высокого давления с обратными лопатками

Модель вытяжного вентилятора

Центробежный турбовентилятор  высокого давления с обратными лопатками

Искро-взрывозащищенное исполнение (ЕХ)

Искро-взрывозащищенное исполнение (ЕХ)



11,0 кВт

11,0 кВт

Производительность общая :      70  000 м³/ч

Производительность общая :      70 000 м³/ч

Давление 760 Па.

Давление 760 Па.

Управление притоком воздуха

Автоматическая заслонка

Управление вытяжным потоком воздуха

Инверторный привод электродвигателя

Подогрев воздуха

Способ подогрева

Дизельное топливо

Количество теплообменников

2 шт.

Модель горелок

Riello RL

Тепловая мощность

600 кВт

Структура теплообменника

Мультицикл; антивзрывчатое отверстие

Пластинчатый рекуператор

2шт

Тепловая мощность

430кВт

Фильтрация

Фильтр притока

Предварительный фильтр карманной формы G4;

Потолочный фильтр EU5

Фильтр вытяжки

Стекловолоконный фильтр G3 , предварительный кассетный фильтр G4

Система контроля технологических режимов. IP 65

Способ управления

Программируемый реле контроллер



Панель управления

Окрашивание; продувка ; сушка до 60 градусов, регулировка времени сушки; выключатель освещения; индикатор отказа; термостат; метр часов; выключатель питания; аварийная остановка;

Искро-взрывозащищенное исполнение (ЕХ)

Питание

Питание двигателя

3х380 Вт/50Гц

Питание освещения

220 Вт/50Гц

Максимально возможная мощность энерггопотребления  57 кВт

Технические характеристики
Канал

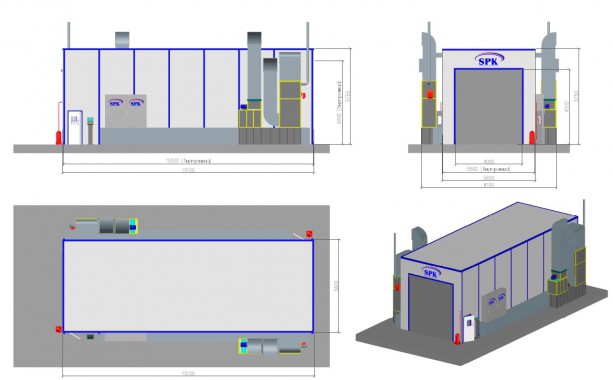

Внутренние габариты камеры (ДхВхШ): 15000х5500х5000 mm
Внешние габариты (ДхВхШ) : 15100x8100x5750 mm
Габариты ОСК
