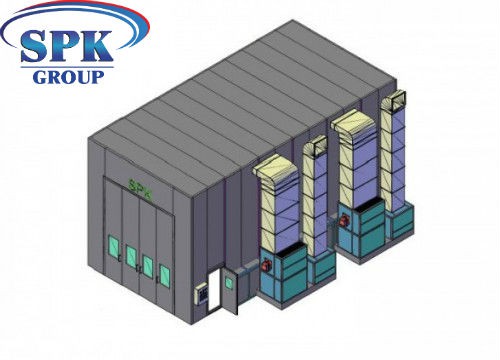

Окрасочно-сушильная камера для кранового оборудования SPK 12x5x5

Окрасочно-сушильная камера для кранового оборудования SPK 12x5x5
Окрасочно-сушильная камера для кранового оборудования SPK 12x5x5
Окрасочно-сушильная камера для кранового оборудования SPK 12x5x5

Спецификация оборудования №1. Камера окрасочная.

Габариты данной камеры

- внутренние

12000x 5000х 5000 mm

- внешние

12180x 7080x 5500 mm

Воздух исходит

Вытяжка  Ч-З ПОЛ

Размер одного канала

6600х768  mm

Решетки

Представляют собой: стальную скрученную арматуру + полосы плоские из стали

Число каналов, в шт.

1

Число рядов решеток

один ряд

Кабина ОСК

Каркас кабины камеры

силовой

Конструкция  стальная

+

Дверь главная (1 дверь)

Ворота (Шир * Выс)

4000 * 4200

Материал

сталь  оцинкованная

Уплотнение в двери

теплоизоляционная резина

Разделение камеры

Да

Окна

В форме прямоугольника

Панели стенные

Толщ. панелей (мм)/толщина стали

80 и 0.6

Заполнение

Минерал. вата (пожароустойчивая, с антисептиком)

Плот-сть наполнения (кг на 1 м3)

112

Дверь сервисная

Размер / колич-во дверей

800 на 2000 (Ш *В) / две

Тип двери

выхлопная

Характеристики окна в двери

В помещении одно прямоугольное окно, с уплотнением из резины

Параметры крыши в SPK 12x5x5

Конструкция

Прямая

Окраска

Порошковая

Каркас и его покрытие

Стальной силовой и порошковая окраска

Конструкция каркаса потолка/ потолочные фильтры

Каркас стальной из D8/ SP – 600 G

Материал

 Из стального листа

Освещение в камере окрасочной для кранового оборудования

освещение верхнее (45 град.)

по 4 лампы в 16-и плафонах

Каркас

каркас стальной

освещение нижнее (расположено в панелях)

по 2лампы в 16ти плафонах

Выпрямитель

единое действие *2 лампы

Приточная + вытяжная группы

Форма и конструкция генераторной группы/ исполнение

Квадратная / из стали

Положение генераторов

справа, слева

Регулирование воздуха

Заслонка  автоматическая

Обшивка

теплоизоляционными панелями

Кол-во генераторов в притоке

и число генераторов вытяжки - по две шт.

Воздух в притоке/ в вытяжке

Воздух направляется сверху вниз/ воздух имеет направление вверх

Вентиляторы

центробежные  сдвоенные вентиляторы в группе притока и в группе вытяжки

Мощ-сть:  2*4 кВт / 1*6 кВт

Производительность ( вм³/час):      42.000

Давление 760Па / 731Па

Заслонка для управления притоком и вытяжкой

Автоматическая / ручная

Система отопления

Число теплообменников, шт./их структура

две шт./1. мультицикл 2. отверствие  антивзрывчатое

Горелка

Дизельная горелка

Модель горелки

Мощ-сть

458кВт

расход 8 - 22 литра/час

Фильтр вытяжной

в конструкции фильтры: Стекловолоконный + предварительный фильтры

Фильтр приточный

в конструкции фильтры: Основной карманчатый и

Потолочный

Передвижение операторов в Камере окрасочной для кранового оборудования

Лифт-площадки

две лифт-площадки

Питание

3 x 380Вт/

50 Гц

 Система пожаротушения в Окрасочной камере автоматическая

Модель системы

Буран 50 КД

Режим

автоматический

Тушение



IP 65 Контроль/ управление технологическими режимами.



 Режимы и переключатели, размещенные  на Управляющей панели

Окраска;  термостат;  тепловое распыление нарастающее;  метр часов,   выключатель света; выключатель питания; сушка и регулировка ее времени; индикатор отказа и  чрезвычайная остановка

Управляется - Реле






Питание

- двигателя (в Вт /  Гц)

380 х 3

50

- освещения

220 и 50

Общая мощ-сть (кВт) 9 - 34



Технические характеристики
Канал

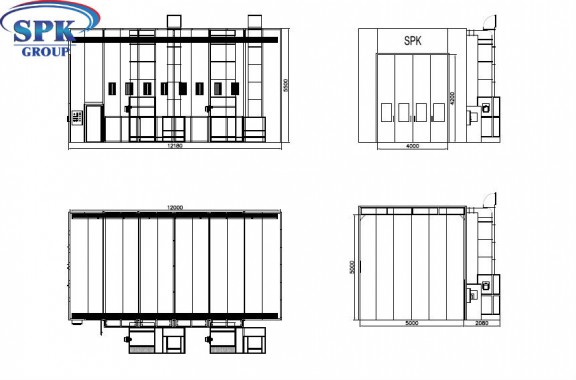

Внутренние габариты камеры (ДхВхШ): 12000x 5000х 5000
Внешние габариты (ДхВхШ) : 12180x 7080x 5500
Габариты ОСК
