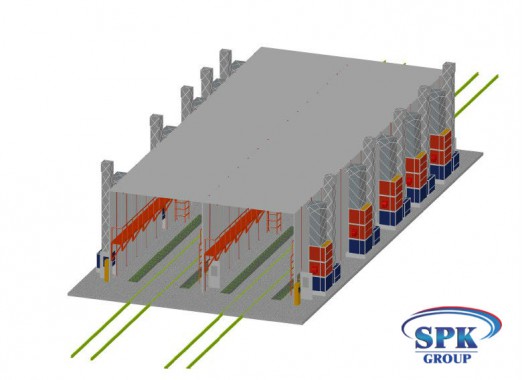

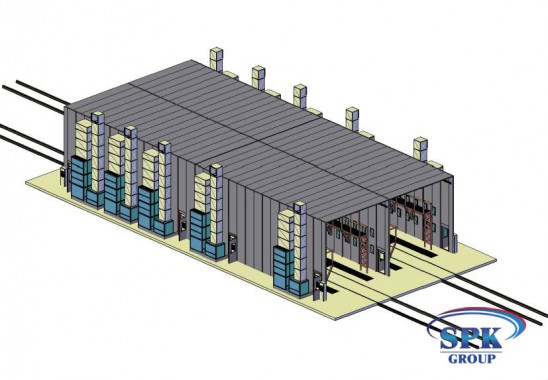

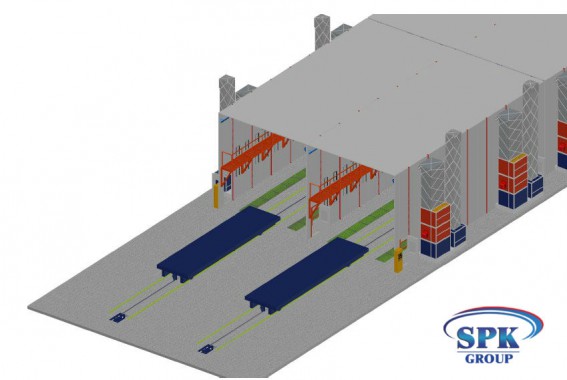

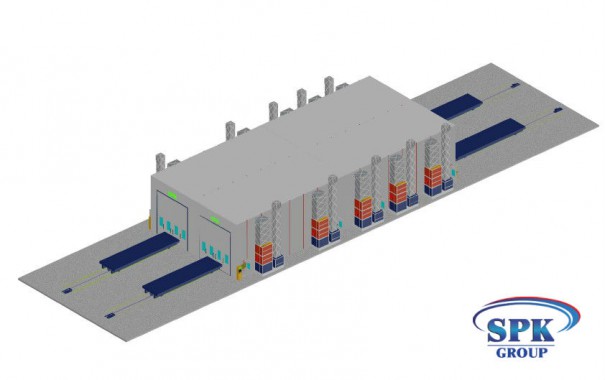

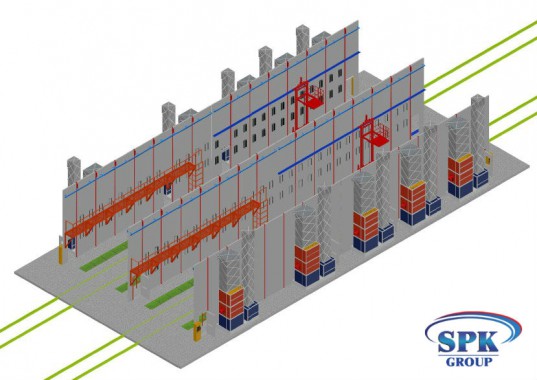

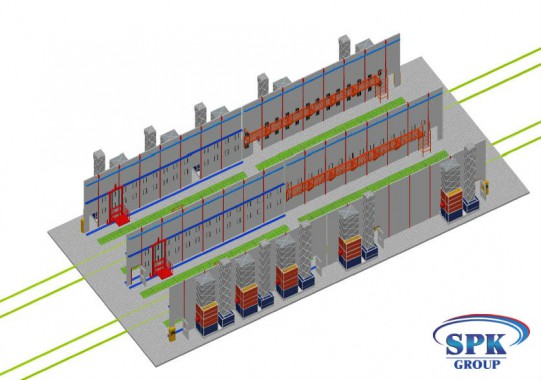

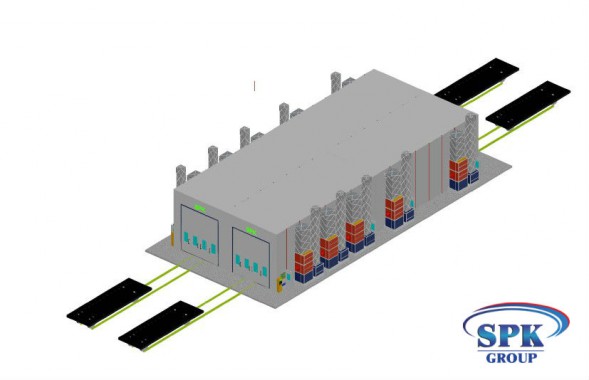

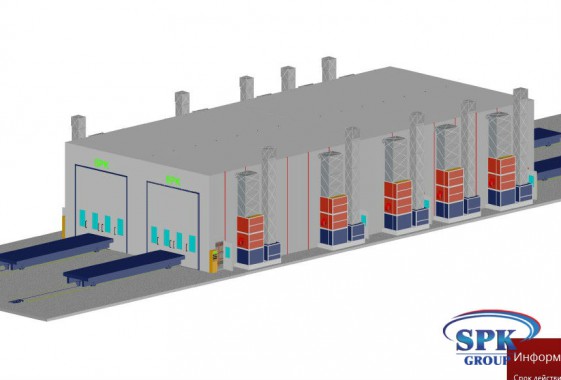

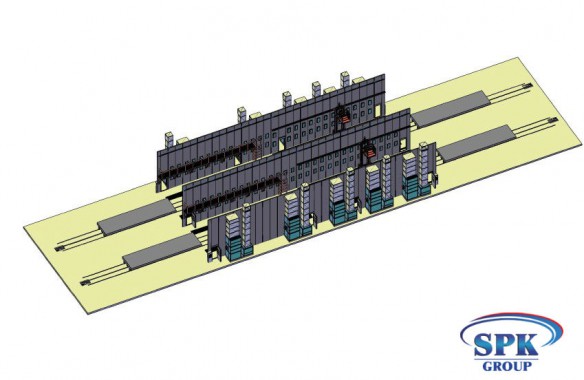

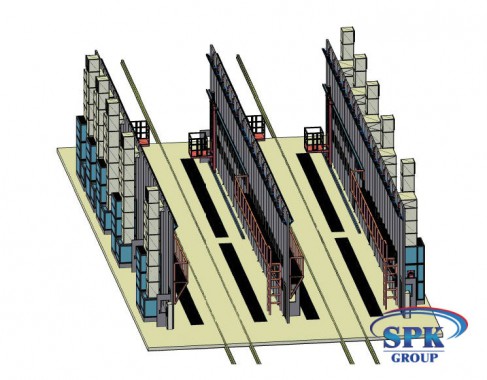

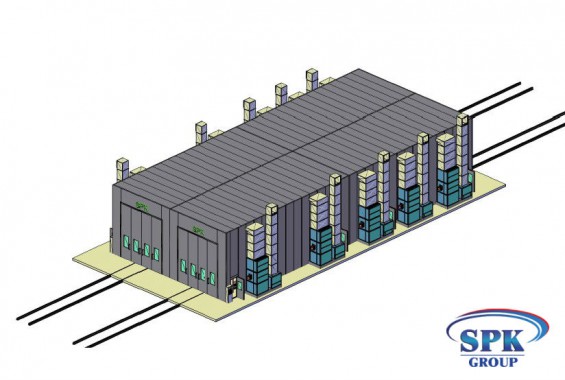

Комплекс окрасочно сушильных камер с большой проходимостью SPK 32x14x6
Спецификация оборудования.
Размеры Комплекса окрасочно-сушильных камер |
||||
Внутренние Внутренние размеры бокса |
32000x14000х6500mm 16000x7000х6500mm |
Внешние размеры |
32310x17260x7000mm |
|
Воздухопоток |
направлен ↓ |
|
|
|
Вытяжка. Проходящая ч-з пол |
||||
Пол |
Полнорешетчатый |
Габарит канала |
14924х768 mm/ на канал |
|
Ряды решеток, шт. |
5 |
Конструкция решеток канала |
Состоит из плоских полос, произведенных из стали, а также скрученной стальной арматуры, имеющей толщину 10 мм |
|
Решетки |
Покрыты оцинкованной сталью |
Нагрузка максим., кг/м.кв |
1000 |
|
Кабина |
||||
Наличие стальной конструкции |
сталь |
|||
Конструкция |
силовой каркас |
|||
Дверь главная |
||||
Кол-ство |
6 шт. |
Размеры ворот (Ш х В) |
5000х5500 |
|
Материал |
оцинкованная сталь |
Уплотнение |
Теплоизоляционной резиной |
|
Структура окон |
Нет окон |
Разделение камеры |
Разделяется |
|
Стеновые панели камеры SPK |
||||
Толщина стеновых панелей, (в мм) |
80 |
|
|
|
Наполнитель |
Вата минеральная |
Описание наполнителя |
пропитан антисептиком, пожаробезопасен |
|
Плотность заполнения, в кг/м³ |
112 |
Толщина слоя стали |
0.6мм |
|
Сервисная дверь |
||||
Р-ры дверей (Ш * В) |
800 * 2000 |
Число дверей, шт. |
10 |
|
Вид двери |
Антипаниковая система |
Структура окна |
Прямоугольной формы, уплотнено термоизоляционной резиной |
|
Крыша камеры |
||||
Форма + структура |
прямая, из сендвич- панелей 50 мм толщ.. |
Исполнение каркаса крыши |
стальной силовой |
|
Материал каркаса потолка |
сталь D8 |
Покраска каркаса |
Есть, порошковая |
|
Панели |
Минеральная вата в основе |
Фильтры под потолком |
Название фильтра - SP-600G |
|
Комплексное освещение 1000 Люкс |
||||
Свет верхний (45 град.) |
104 плафона Х4 лампы = 416 ламп * 36 Вт |
Материал каркаса |
Сталь |
|
Свет нижний (встроен в панели) |
144 плафона Х2 лампы = 288 ламп x 18 Вт |
Аварийное освещение |
70 ламп |
|
Описание притока и вытяжки. Со скоростью потока воздуха 0,23 - 0,3 м / сек |
||||
Воздушные потоки регулируются |
Автоматической заслонкой |
Конструкция генераторов |
стальная конструкция формы квадрата |
|
Обшивка |
из теплоизоляционных панелей – в обеих группах |
Размещение генератора |
На левой стороне |
|
1. Генераторы притока, шт. 2. Кол-ство генераторов в притоке на блок |
12 генераторов
3 генератора |
1. Генераторы вытяжки, шт. 2. Кол-ство генераторов в вытяжке на блок |
12 генераторов
3 генератора |
|
Воздушный поток в притоке |
Направляется ↓ |
Воздушный поток в вытяжке |
Направляется ↑ |
|
Вентилятор притока |
Описание: 2 центробежных вентилятора Siemens |
Вентилятор вытяжки |
Описание: 2 центробежных вентилятора Siemens |
|
2 х 5,5 кВт - мощность |
1 х 7,5кВт - мощность |
|||
Приток воздуха регулируется при помощи автоматической заслонки |
Вытяжка регулируется ручной заслонкой |
|||
Общая производит-сть: 360.000 м³ в час Производит-сть покрасочного блока: 90 000 м³ в час |
Общая производ-ность: 360.000 м³ в час Пр-ность покрасочного блока: 90 000 м³ в час |
|||
Давление 780Па. |
Давление 726Па. |
|||
Очистка от окрасочного тумана кг/ час |
190.0 |
Макс количество используемой краски кг/ час |
770.0 |
|
Максимальное количество окрашиваемой поверхности м2/ч |
На блок 236 На 4 блока 944 |
Максимальное количество сушки поверхности м2/ч |
На блок 410 На 4 блока 1640 |
|
Количество окрашиваемых изделий с учетом режимов окраска 20 °C, сушка 60 °C. м2/сутки (24 часа) с учетом погрузки, выгрузки и ТО. При работе дух маляров в покрасочном блоке и производительности 35 м2/ч/чел. |
На блок 280 м2/сутки На 4 блока 1120 м2/сутки Из расчета 350 раб дней 392 000 м2/год |
|
|
|
Подогрев в камере |
||||
Горелка
|
Газовая мод. RIELLO S.p.A. |
Количество теплообменников, шт. |
12 |
|
Мощность на одну горелку
Общая мощность |
70-390 кВт 60-336 Мкал/ч 387-4 680 кВт |
Расход на одну горелку Расход на 12 горелок
|
8-40 Нм3/ч 61-480 Нм3/ч
|
|
Фильтрационная система |
||||
Структура фильтра притока |
Основной карманный фильтр и Потолочный фильтр |
Структура фильтра вытяжки |
Включает: угольный, стекловолоконный фильтры |
|
Перемещение операторов в Комплексе |
||||
Лифт площадки, шт. |
8 |
Питание |
50Гц 3 х380Вт |
|
IP 65 - контроль технологических режимов |
||||
Упраывляется |
Контроллер реле |
|||
Режимы панели управления |
Окрашивание; термостат; распыление тепловое с возрастанием, сушка до 65 - ти°С, управление временем сушки, а также выключатель питания и чрезв. остановка, выключатель освещения и метр часов, а также индикатор отказа |
Автоматическая Система пожаротушения Буран50 |
|||
Система пожаротушения порошковая и система сигнализации |
|||
Питание |
|||
1. двигателей |
50Гц 3х380 Вт |
2. освещения |
50Гц / 220Вт |
Общая мощность 37-240 кВт |
Внутренние габариты камеры (ДхВхШ): 32000x14000х6500, 16000x7000х6500 (бокс)
Внешние габариты (ДхВхШ) : 32310x17260x7000

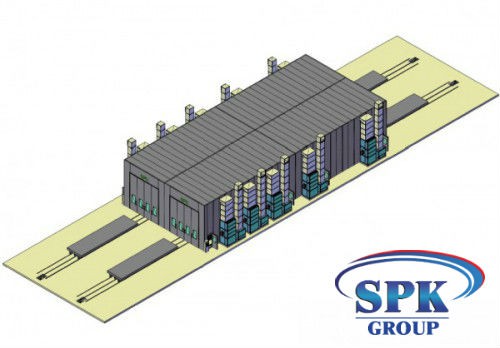

Габариты ОСК
