Космплекс оборудования из окрасочной и сушильной камер SPK GROUP для металлоконструкций

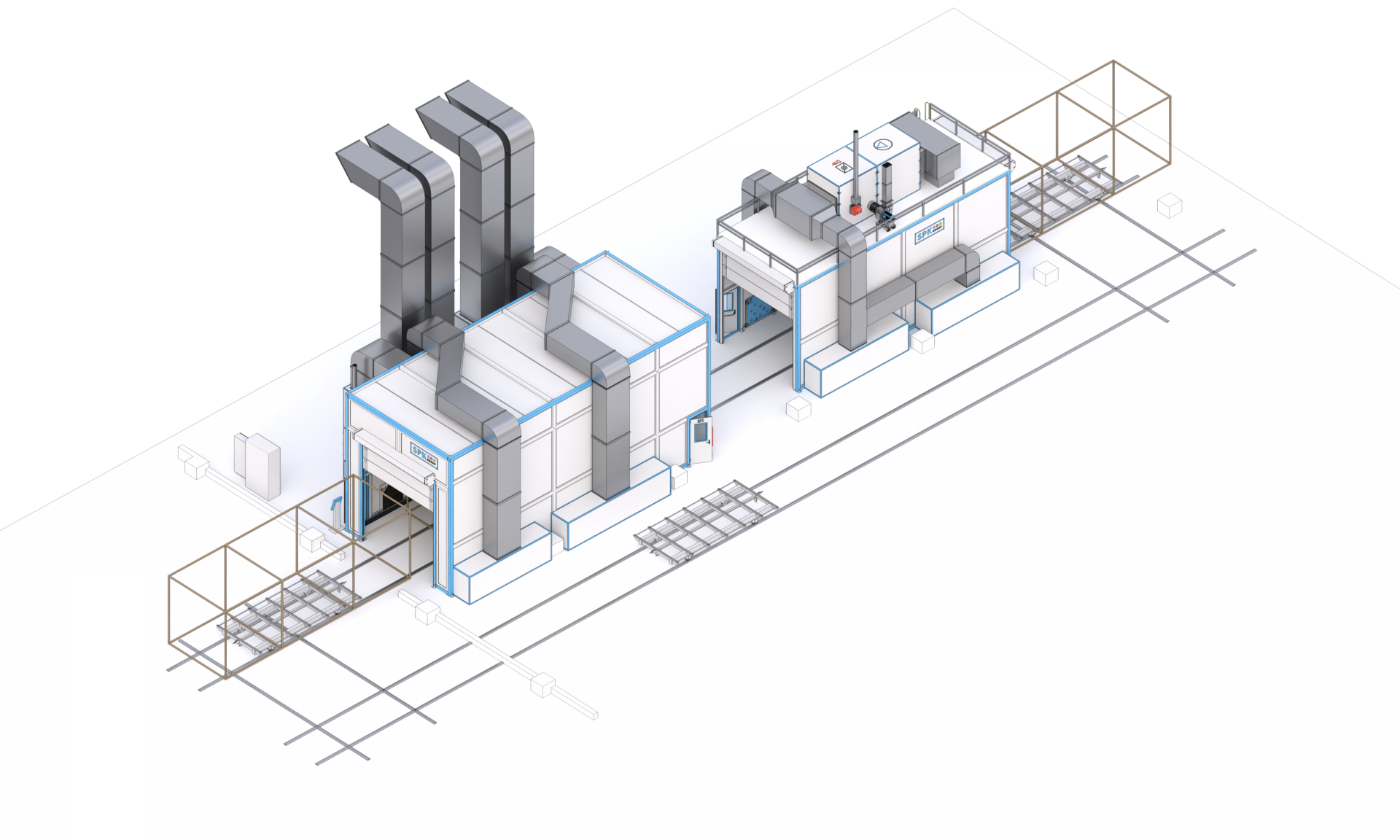

Окрасочно-сушильный комплекс представляет собой высокотехнологичное решение, состоящее из двух специализированных модулей: сушильной камеры SPK-CB-10.4.5 и окрасочно-сушильной камеры SPK-SB-13.5.5. Данный комплекс обеспечивает полный цикл подготовки поверхности, нанесения лакокрасочных покрытий и их ускоренной термосушки при повышенной температуре с соблюдением всех действующих норм охраны труда, пожарной, промышленной и экологической безопасности РФ. Внешний силовые металлокаркасы оборудования выполнены из углеродистой стали с защитным антикоррозийным покрытием, а термоизолирующий контур сформирован из качественных сэндвич-панелей. Загрузка и выгрузка изделий осуществляется через автоматические подъёмные ворота габаритами 3700х4300 мм в сушильном модуле и 3700х4500 мм в окрасочном модуле, при этом зоны оснащены персональными сервисными дверями, в том числе со смотровыми окнами.

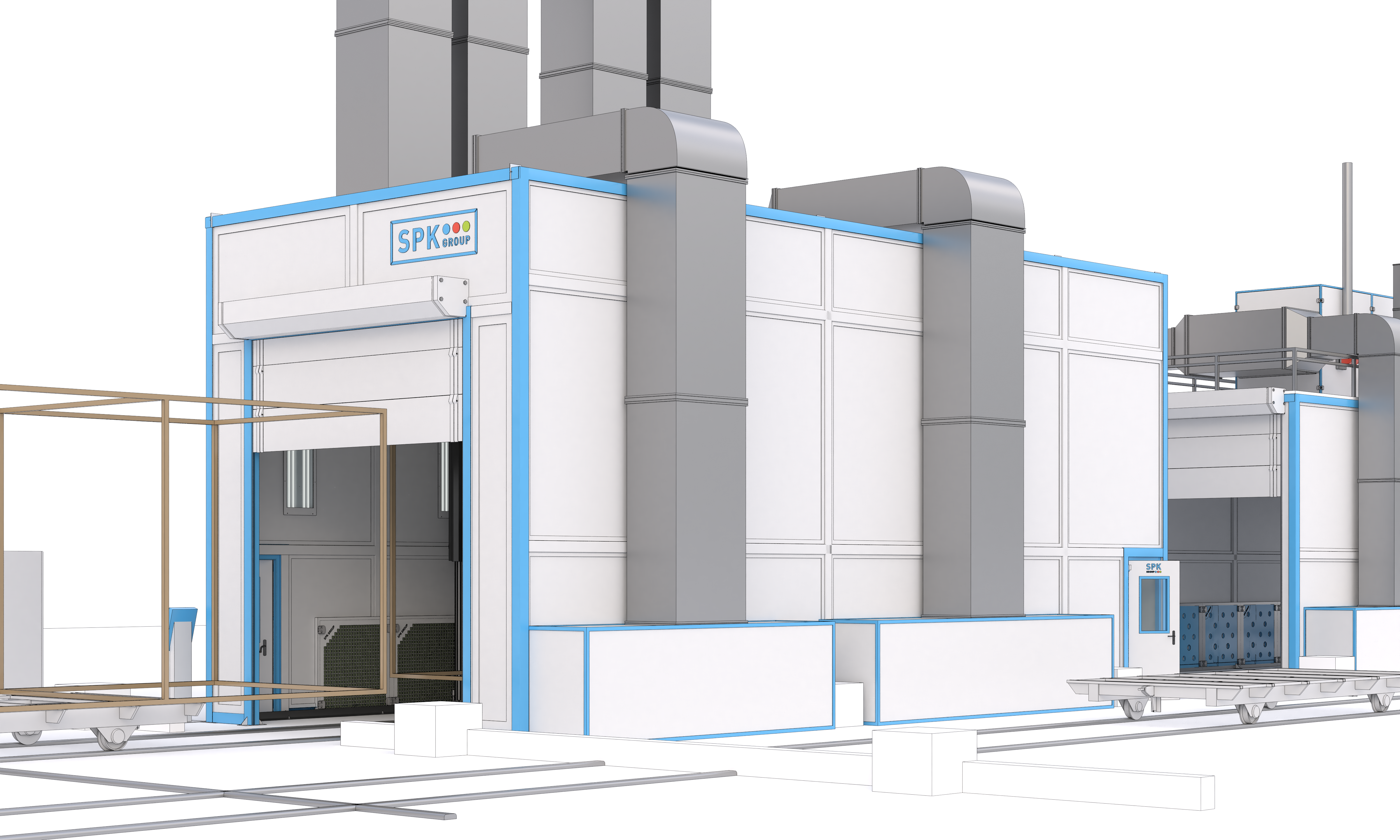

Процесс покраски в камере SPK-SB-13.5.5 основан на сухом способе фильтрации воздушно-окрасочного тумана и вертикальном направлении воздуха сверху вниз. Климатический блок окрасочного модуля включает два приточно-вытяжных агрегата SPK-VU-24 суммарной производительностью по 24 000 м³/ч на приток и вытяжку. Они оборудованы взрывозащищенными электродвигателями, искробезопасными крыльчатками, пластинчатыми рекуператорами тепла и нержавеющими газовыми теплообменниками. Для перемещения тяжелых деталей весом до трех тонн внутри покрасочной зоны используется транспортная система типа «круглый рельс» с трехтонными тележками с ручным разворотом колес, а подключение инструмента гарантирует встроенная точка подвода сжатого воздуха с системами фильтрации и осушения.

Модуль сушки SPK-CB-10.4.5 обеспечивает равномерный прогрев и обдув изделий очищенным горячим воздухом за счет рециркуляционного агрегата SPK-VU-24 с газовой горелкой, регулирующим мультиблоком и вытяжной секцией на 24 000 м³/ч. Внутреннее пространство сушильной камеры освещается взрывозащищенными дежурными светильниками, а для обслуживания вентиляционной техники предусмотрена удобная техническая площадка с ограждением и маршевой лестницей. Экологическую чистоту обоих модулей обеспечивает единый комплект адсорбции газообразной фаз на базе угольных фильтров, а безопасность контролируется стационарными газоанализаторами довзрывоопасных концентраций паров ЛВЖ и автоматической установкой порошкового пожаротушения. Полная автоматизация комплекса реализована на базе шкафов автоматики с сенсорными панелями управления, комплекта датчиков, а также пневматических и электрических принципиальных схем.
