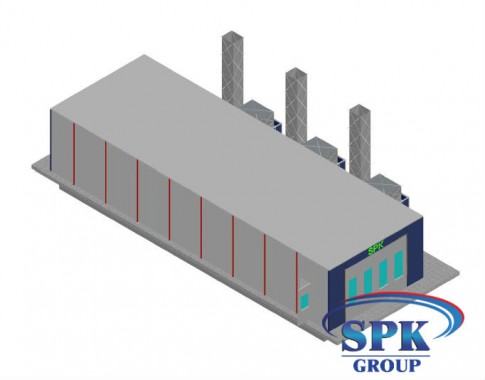

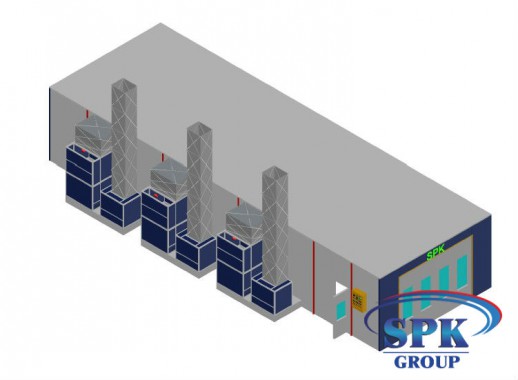

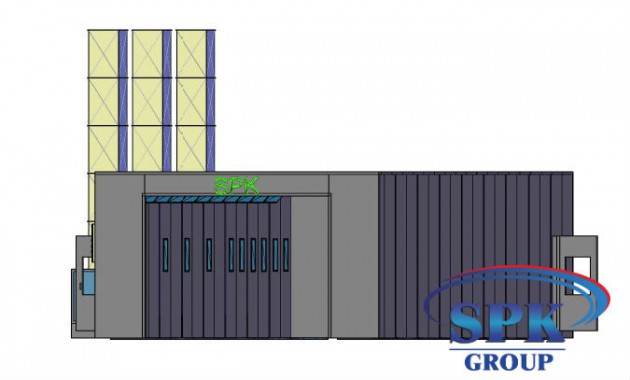

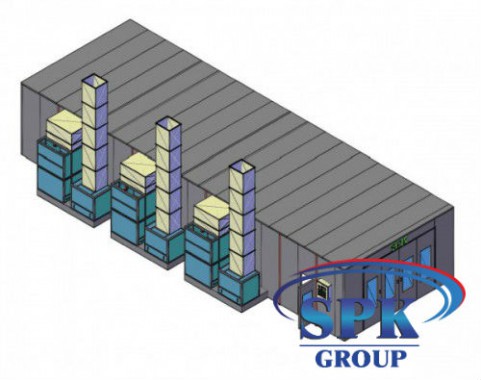

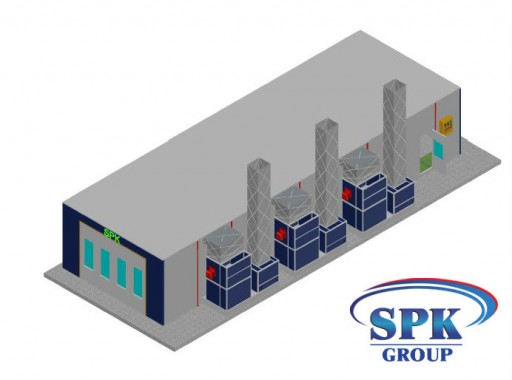

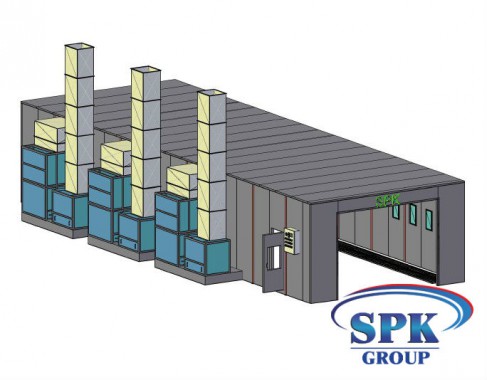

Окрасочно сушильная камера для труб SPK 18х6х3

Окрасочно сушильная камера для труб SPK 18х6х3
Окрасочно сушильная камера для труб SPK 18х6х3
Окрасочно сушильная камера для труб SPK 18х6х3
Окрасочно сушильная камера для труб SPK 18х6х3
Окрасочно сушильная камера для труб SPK 18х6х3
Окрасочно сушильная камера для труб SPK 18х6х3
Окрасочно сушильная камера для труб SPK 18х6х3
Окрасочно сушильная камера для труб SPK 18х6х3

Габариты камеры

Внутренние размеры, мм

18000x6000х3000

Внешние размеры, мм

18160x6160x3450

Поток воздуха

С направление –вниз

Вытяжка

Ч/з пол

Вытяжка

Кол-во каналов

2 шт.

Размер канала, mm/канал

16000*760

Решетки, число рядов

2 ряда

Материал решеток

стальные плоские полосы со скрученной стальной арматурой толщ. 10 мм

Покрытие решеток

Оцинковка

Нагрузка максимал.

1.000 кг/м2

Кабина

Конструкция

Каркас силовой

Наличие стальной конструкции

v

Главная дверь

Количество дверей в камере, шт.

2

Р-ры ворот, (ШхВ)

4000х3000

Материал

Оцинкованная сталь

Конструкция окон

сервисные

Разделение камеры

-

Уплотнение

Резина теплоизоляционная

Стеновые панели

Толщ. панели

80мм

Толщина стали

0.6мм

Наполнитель панелей, плотность заполнения

Вата минеральная/ 36 кг/куб.м

Св-ва наполнителя

Пропитан антисептиком, негорючий

Плотность заполнения

36 кг / куб.м





Сервисная дверь

Кол-во, шт.

2

Размеры дверей(ШхВ)

800 *2.000

Расположение

Справа

Окно

сервисное

Крыша

Форма и состав

Прямая, сэндвич панели

Каркас

Стальной силовой

Конструкция потолка с потолочными фильтрами

сталь D8

Покрытие каркаса

Покраска порошковая

Материал панели крыши

Вата минеральная

Потолочные фильтры

Модель фильтров SP-600G

Осветительная система камеры

Верхний свет (45 гр.)

24 плафона х 4 лампы = 104 лампы, мощность лампы 36Вт

Каркас для крепления светильников

из стали

Нижний свет (встроен в панели)

24 плафона х 2 лампы = 48 ламп, мощность лампы18Вт





Выпрямитель

1 действие Х 2 лампы





Характеристики приточных и вытяжных групп

Расположение генератора

Слева

Исполнение генераторной группы

Квадратная конструкция, материал - сталь

Обшивка обеих групп

Каркас из панелей

Регулирование потоков воздуха

Автоматической заслонкой

Количество генераторов притока, шт.

3

Количество генераторов вытяжки, шт.

3

Поток воздуха притока направлен

Сверху вниз

Воздушный поток вытяжки направлен

Снизу вверх

Хар-ки вентилятора притока

Центробежный, двойного действия

Хар-ки вытяжного вентилятора

Центробежный, двойного действия

Пр-во Siemens

Пр-во Siemens

Мощность вентилятора 2х4 кВт

Мощность вентилятора 1х5,5 кВт

Производительность вентилятора:      24 000 м³/час

Производительность вентилятора: 24 000 м³/час

Давление 780 Па.

Давление 726 Па.

Управление притоком воздуха

Автоматическая заслонка

Управление вытяжным воздушным потоком

Ручная заслонка

Система подогрева в камере

Способ подогрева

 -Газовая  горелка

- дизельная горелка,

 -вода,

- пар

Количество 2 шт.

3 теплообменника

Модель горелок

R 5

Производительность горелки

260 кВтх3

Конструкция теплообменника

Мультицикл; антивзрывчатое отверстие

Фильтрационная система

Фильтр притока

Основной фильтр формы кармана +

Потолочный фильтр

Фильтр вытяжки

В конструкцию входят стекловолоконный и угольный фильтры

Система контроля технологических режимов. IP 65

Способ управления

Реле контроллер



 Панель управления

Режимы:

1. - Окрашивание;

2. - возрастающее температурное распыление;

3. – сушка с возможностью регулирования времени,

4. - выключатель освещения;

5. - индикатор отказа;

6. - термостат;

7. - метр часов;

8. - выключатель питания;

9. - чрезвычайная остановка;

Питание

- двигателя

-

Питание освещения

220 Вт/ 50Гц

Общая мощ-сть 45 кВт Рабочая мощ-сть 24 кВт





Технические характеристики
Канал
Внутренние габариты камеры (ДхВхШ): 18000х6000х3000
Внешние габариты (ДхВхШ) : 18160х6160х3450

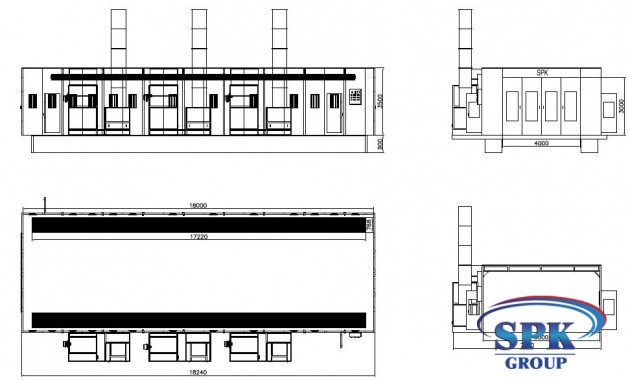

Габариты ОСК
