Спецификация оборудования. Камера для окраски.

Размеры

- внутренние

12000x5000х5000mm

- внешние

12180x6820x5500mm

Воздух направляется

Вытяжка  ЧЕРЕЗ ПОЛ

Каналы, шт.

1

Размер 1-го канала

11480х768 mm

Решетки

включают в конструкцию: скрученную арматуру, произведенную из стали и полосы плоской формы из стали

Ряды решеток

1 ряд

Покрытие

оцинкованное

Нагрузка  максимальная ( т/м.кв)

1.0 т

Характеристики кабины

Каркас

силовой

Стальная  конструкция

/

Дверь основная (одна)

Размеры ворот (Ш * В)

4000 * 4200

Исполнение двери

сталь  оцинкованная

Уплотнение двери

резиной с теплоизоляцией

Разделение камеры

Разделена

Окна

Прямоугольные

Панели стеновые

Толщ. панели/стали (мм)

80/ 0.6

Наполнитель в панелях

Минерал. вата (антисептиком и негорючая)

Плотность заполнения минеральной ватой

112 кг на куб.м

Дверь сервисная

Размер / количество дверей

800 х 2000 /2 шт.

Вид

выхлопная

Описание окна

Для помещения установлено 1 прямоугольное, имеющее уплотнение, выполненное из резины с термоизоляцией

Описание крыши

Структура

Прямая

Окраска каркаса

Порошковая

Каркас/ покрытие каркаса

Стальной силовой/ порошковая покраска

Конструкция потолка с фильтрами на потолке/ мод. фильтров

Каркас стальной, сталь  D8/ SP-600G

Материал

Стальной лист

Освещение Малярной камеры для металла

Верхний свет (45 гр.)

по четыре лампы  в 16 плафонах

Каркас для светильников

Выполнен из стали

Нижний свет (в панелях)

по две лампы в 16 плафонах

Выпрямитель

для 2-ух ламп – действие одно

Приток и вытяжка

Конструкция генераторной группы/ материал

Квадратная / материал - сталь

Положение генератора

с обеих сторон

Регулирование воздуха

Автоматическая заслонка

Обшивка

Каркас производится из теплоизоляционных панелей

Количество генераторов притока

по 2 шт.



Число генераторов вытяжки

Направление воздуха притока/ вытяжки

Сверху вниз и снизу вверх

Вентиляторы притока/ вытяжки

В обеих группах   центробежные  2-ные вентиляторы

Мощность (кВт):  2х4/ 1х6

Производительность ( м³/ч):      42 000

Давление (Па) 760 / 731

Управление притоком воздуха/ вытяжкой

Автоматическая / ручная заслонка

Обогрев воздуха

Число теплообменников, шт./структура

2/ мультицикл и антивзрывчатое отверствие

Подогрев

 Дизельная горелка

Модель горелок

Мощность

458 кВт

расход от 8 до 22 л/час

Фильтр в группе  вытяжки

Стекловолоконный и предварительный фильтры

Фильтр в группе притока

Основной карманной формы и

Потолочный фильтры

Передвижение операторов-маляров в Камере окраски для металла

Лифт-площадки, шт.

две

Питание

3 х 380Вт/

50Гц

Автоматическая Система пожаротушения в камере

Модель системы

Буран 50КД

Срабатывание

автоматическое

Тушение



Контроль и управление технологическими режимами. IP 65



 Панель управления

Окрашивание;  метр часов; температурное распыление нарастающее;   термостат; выключатель питания; сушка с регулировкой времени; выключатель света; индикатор отказа;  чрезвычайная остановка;



Управление -Реле






Питание

1. Питание двигателя

3х 380Вт/

50Гц

2. Питание освещения

220Вт/

50Гц

Общая мощность 9 - 34 кВт





Технические характеристики
Канал

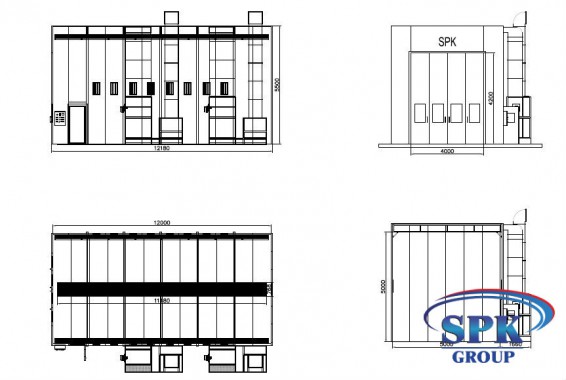

Внутренние габариты камеры (ДхВхШ): 12000x5000х5000
Внешние габариты (ДхВхШ) : 12180x6820x5500
