Автоматизированная линия окраски и сушки SPK

1. Назначение и условия эксплуатации

Технологическая линия предназначена для промышленного нанесения жидких органорастворимых лакокрасочных материалов (ЛКМ) на наружные поверхности собранной деревянной тары с фурнитурой (ручки, петли и др.).

• Габариты обрабатываемых изделий: 2000×300×300 мм (или аналогичные).

• Масса изделия: до 20 кг.

• Место монтажа: сухое закрытое неотапливаемое ангарное помещение.

• Режимы нанесения покрытий: автоматический (роботизированный), ручной, совмещенный.

• Очистка воздуха: двухступенчатая/сухая фильтрация окрасочного аэрозоля (без жидких стоков и дополнительных очистных сооружений).

2. Технические параметры и производительность

• Такт линии: 6 мин.

• Производительность: 10 изделий (траверс) в час.

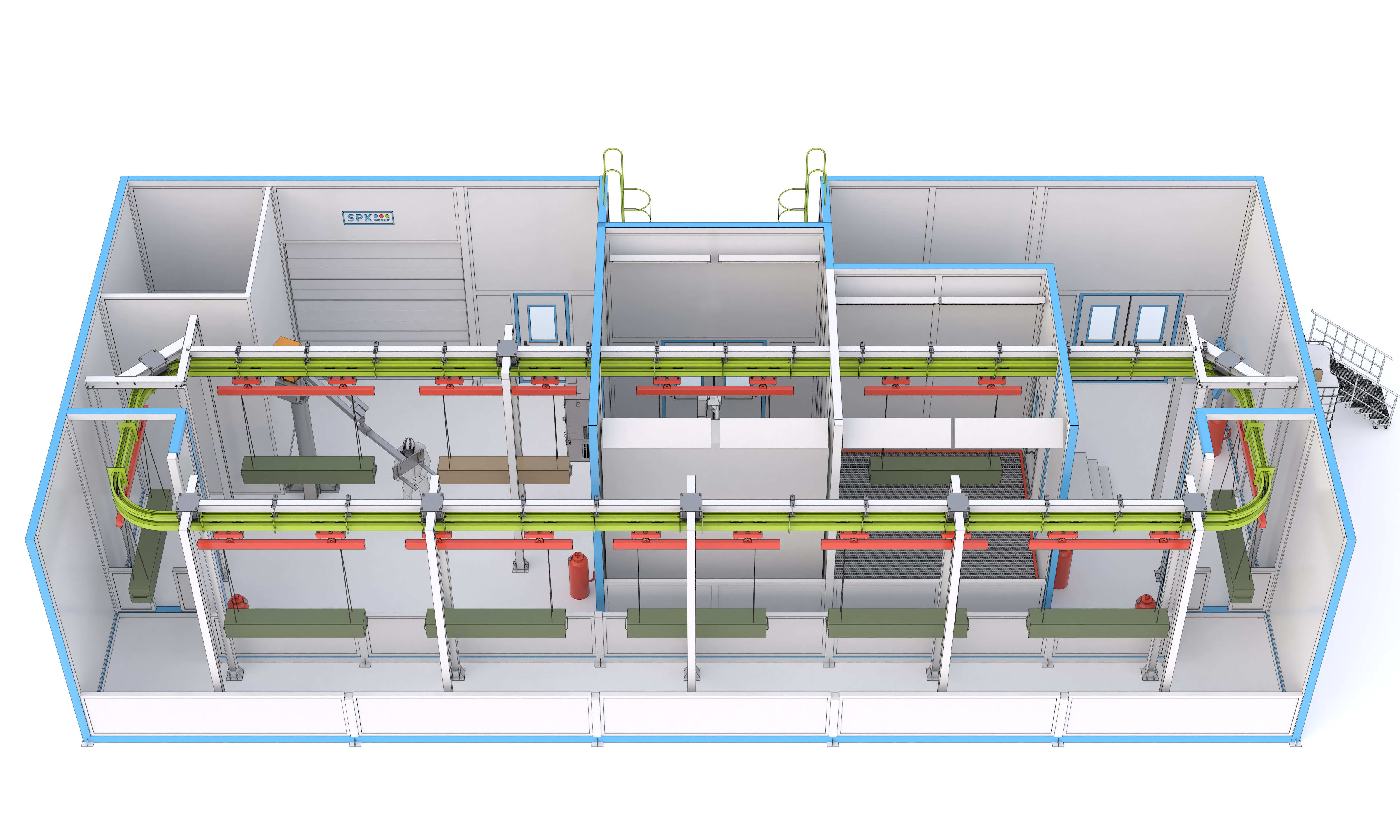

• Тип конвейера: грузонесущий тактовый SPK-CS.

• Механизация перегрузки: манипулятор-пантограф загрузки/выгрузки.

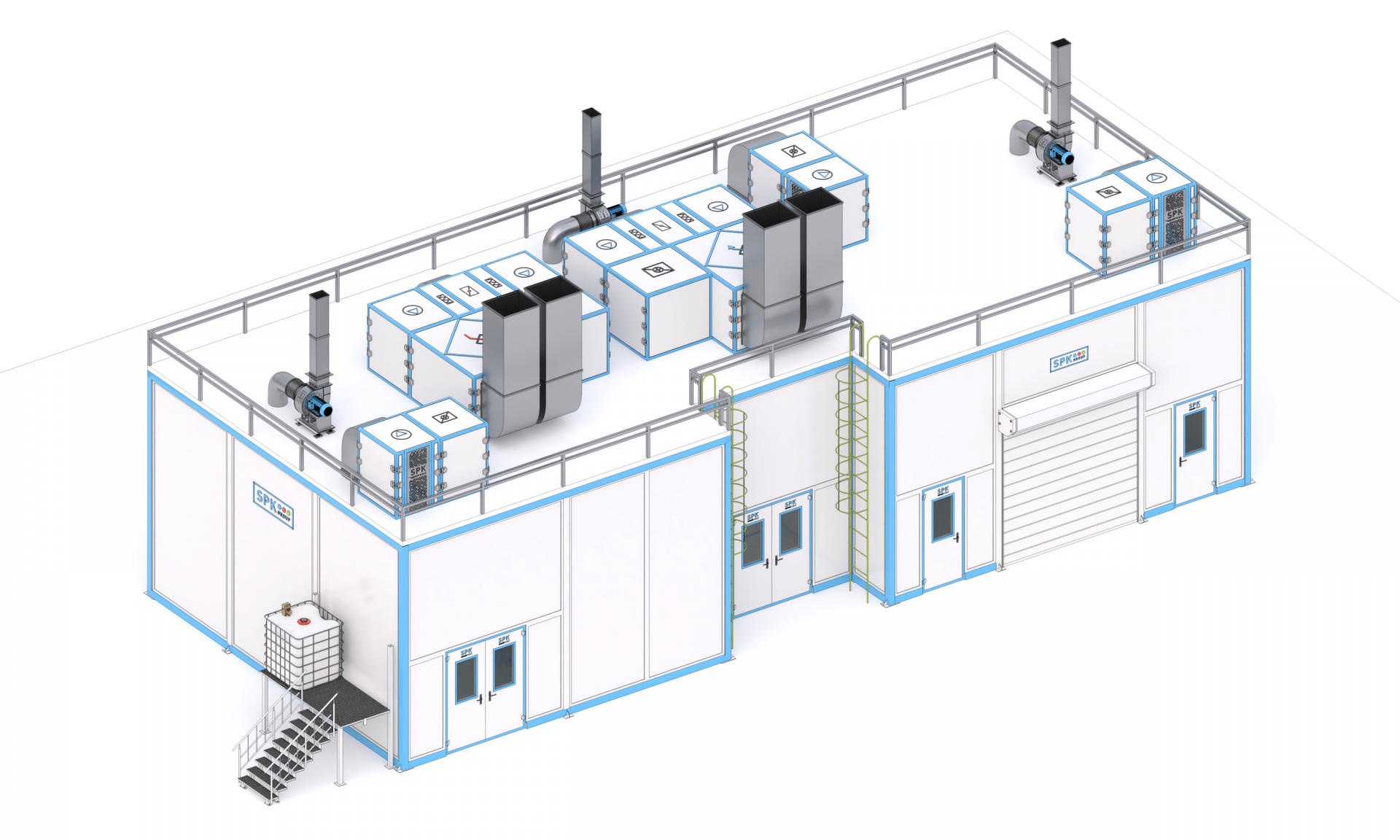

3. Экспликация оборудования и габариты

Все высоты указаны от уровня чистого бетонного пола без учета фальшпола. Вентиляционное оборудование размещено на надкровельных эстакадах.

• Окрасочные камеры SPK-SB-3.4.4 (2 комплекта):

  Обитаемые односекционные камеры проходного типа (1 шт. — под роботизированную окраску, 1 шт. — под ручную окраску). Без функции сушки.

  Габариты Д×Ш×В: 3400×4100×3800 мм.

• Сушильная камера SPK-CB-20.2.3 (1 комплект):

  Необитаемая односекционная камера проходного типа. Нагрев технологического воздуха до 60 °С.

  Габариты Д×Ш×В: 20000×1500×3800 мм (длина приведена с учетом поворотов конвейерной трассы).

• Камера подготовки SPK-PB-17.8.4 (1 комплект):

  Обитаемая двухсекционная камера общего технологического назначения. Обеспечивает нормативный воздухообмен и поддержание температуры +20 °С для стабильной работы основного оборудования в неотапливаемом цехе.

  Габариты Д×Ш×В: 17500×7500×3800 мм.

• Технологическое оснащение:

  Роботизированный окрасочный комплекс (1 шт.), манипулятор-пантограф (1 шт.), конвейерная система SPK-CS (1 шт.).

4. Энергетические показатели

• Установленная электрическая мощность: до 100 кВт.

• Потребление сжатого воздуха: до 5,5 м³/мин при давлении 6,5 бар.

• Расход дизельного топлива (теплогенерация): до 50 л/час.
