Комплекс оборудования для подготовки, подачи, смешивания и нанесения жидких лакокрасочных материалов
Цель использования
Оборудование предназначено для ручного нанесения жидких ЛКМ на основе полиуретанов и эпоксидных смол (включая двухкомпонентные и однокомпонентные материалы). Конструкция и материалы деталей обладают стойкостью к химически активным компонентам ЛКМ, в частности к органическим растворителям.
Установка размещается внутри производственного цеха в специально оснащенной климатической зоне УХЛ4 (закрытые отапливаемые/вентилируемые помещения с искусственно регулируемыми климатическими условиями по ГОСТ 15150-69).
Общие показатели потребления ресурсов
- Электроэнергия: ориентировочно 35 кВт (точное значение зависит от конкретной комплектации).
- Сжатый воздух: максимум 3,9 м³/мин при рабочем давлении 6 бар.
Описание и состав
Система подготовки и подачи ЛКМ рассчитана на работу с одно- и двухкомпонентными материалами. Оборудование производится в виде модульных компонентов, прошедших предварительную сборку на предприятии SPK GROUP.

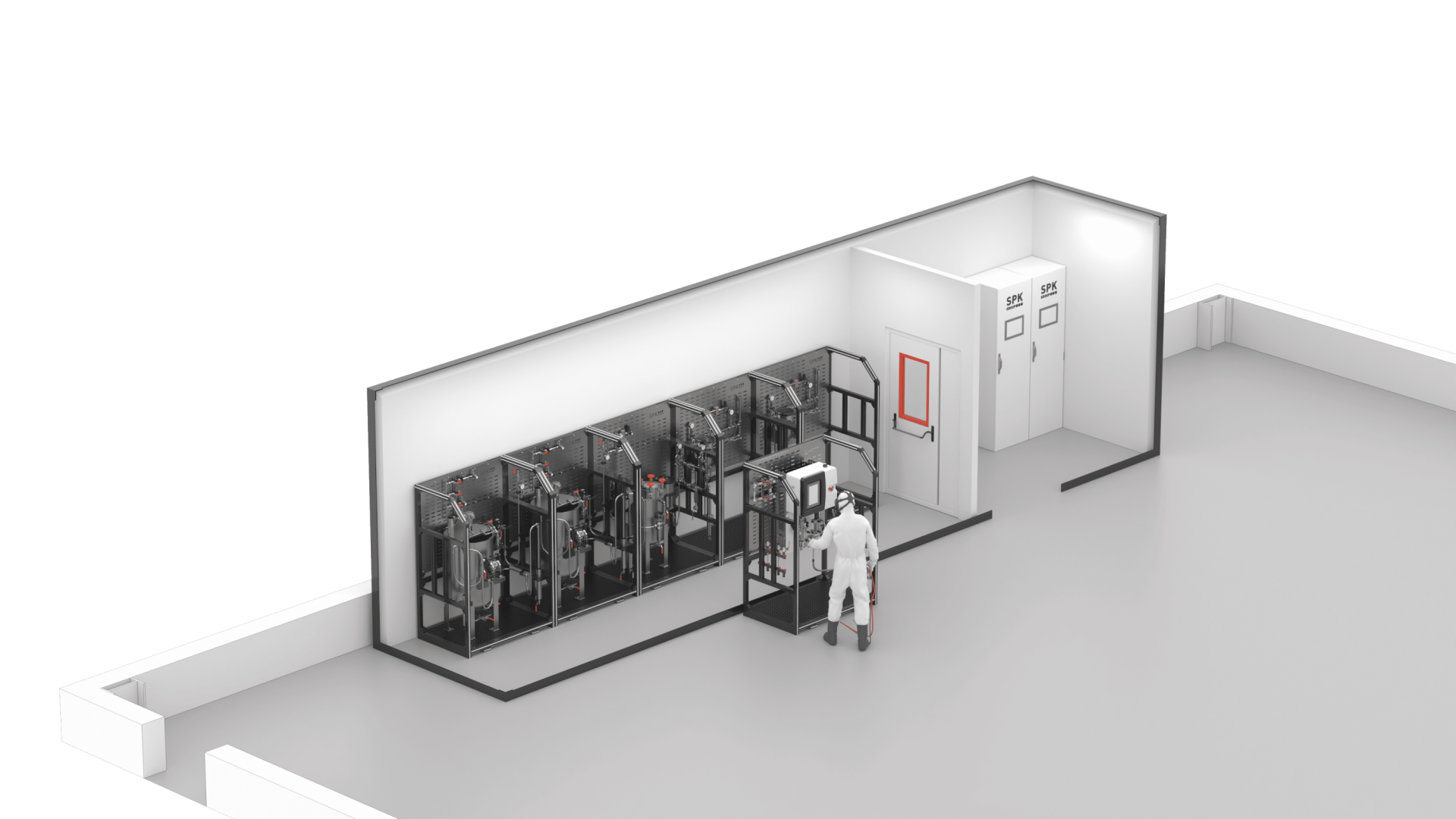

Краскоприготовительное отделение (КПО) состоит из трех секций:
- Основная секция для размещения технологического оборудования — размеры примерно 7400 × 2100 × 2700 мм.
- Тамбур-шлюз — размеры примерно 1700 × 2100 × 1700 мм.
- Отделение для электрического оборудования (шкафы управления) — размеры примерно 1500 × 2100 × 2700 мм.
Общий внешний габарит отделения с учетом всего оборудования — примерно 11 000 × 2400 × 3500 мм (ориентировочные значения, точные габариты зависят от конкретной модификации и проекта).
Основные компоненты комплекта включают:
- Металлическая кабина с каркасом и ограждающими панелями.
- Встроенное освещение внутри кабины.
- Двустворчатая сервисная дверь с обзорным окном.
- Приточно-вытяжная вентиляционная система.
- Аварийная вентиляционная система.
- Точка подключения сжатого воздуха.
- Система контроля и сигнализации НКПР (нижний концентрационный предел распространения пламени — контроль опасных концентраций паров).
- Система автоматического пожаротушения (порошковая).
- Контрольные блоки и автоматические системы управления.
Приточно-вытяжная вентиляция выполняет в том числе функцию поддержания температуры воздуха в зоне подготовки ЛКМ в диапазоне 20–23 °C, которая обеспечивает стабильные условия для смешивания и нанесения материалов, минимизирует влияние внешних факторов на вязкость и жизнеспособность ЛКМ.
