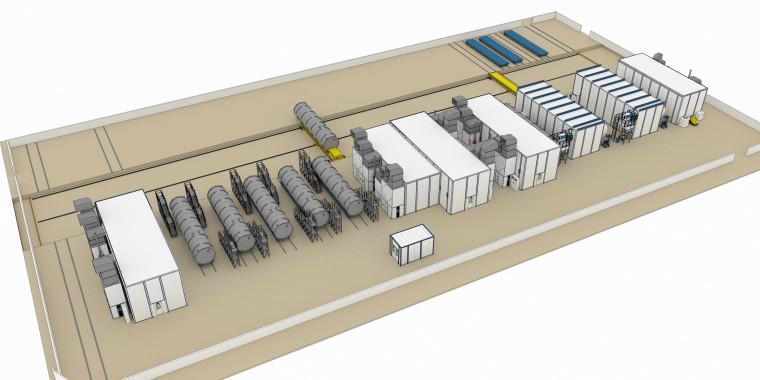

Линия подготовки и окраски SPK для криогенных установок разделения воздуха

Комплекс камер окрашивания от SPK GROUP предназначен для окрашивания криогенных установок разделения воздуха. В результате окрашивания конструкции получают современное защитно — декоративное покрытие, защищающее от ржавчины и придающей красивый декоративный внешний вид.

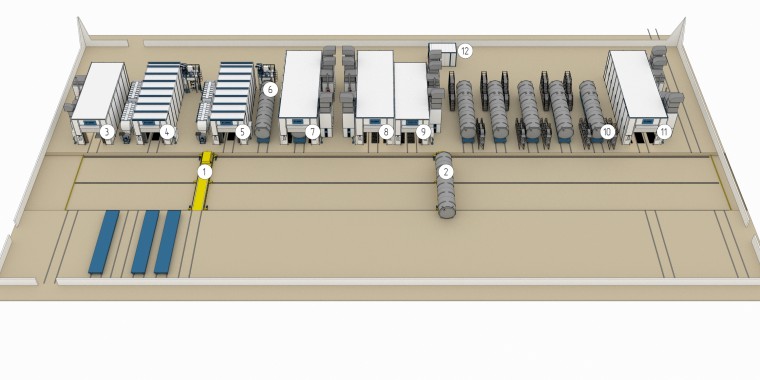

Каждая камера комплекса устанавливается для выполнения определённого процесса: мойка, дробеструйная очистка, шпаклёвка и шлифование, окрашивание и сушка нанесённого покрытия.

В качестве источника тепла используется природный газ.

Характеристики камер:

SPK-WB-15.6.5 — камера мойки.

• конфигурация: тупиковая обитаемая камера;
• размеры — 12 000 х 5500 х 5000 мм;
• металлокаркас из нержавеющей стали, 50 мм сэндвич - панели;
• установлены настенные галереи для доступа к верхним частям конструкции;
• въездной проем закрывается воротами 3000 х 5000 мм и ПВХ — шторой;
• для персонала предусмотрены две сервисные двери со смотровыми окнами;
• светодиодные светильники на боковых стенах и в углах на потолке дают освещение мощностью не менее 750 Лк. Общая мощность светильников — 3.1 кВт;
• установлена ВФУ SPK-VU-18, два вентилятора, на притоке и на вытяжке, мощностью 11 кВт каждый;
• для фильтрации установленные карманные фильмы G4;
• нагрев воздуха производится в газовом теплообменнике с горелкой полного сгорания газа, управляемой мультиблоком;
• используются пластинчатый рекуператор тепла;
• температура при мойке 20° C, температура при сушке 80° C;
• для сушки используется ВФУ  SPK-VU-50.

SPK-SBB-15.6.5 — камера дробеструйной очистки:

• конфигурация: тупиковая обитаемая камера;
• размеры — 15 000 х 5500 х 5000 мм;
• металлокаркас, 50 мм сэндвич - панели;
• установлены настенные галереи для доступа к верхним частям конструкции;
• въездной проем закрывается воротами 3000 х 4000 мм и ПВХ — шторой;
• для персонала предусмотрены две сервисные двери с защитной шторкой и смотровыми окнами;
• светодиодные ударопрочные светильники на боковых стенах и в углах на потолке дают освещение мощностью не менее 750 Лк;
• установлены два вентиляционных агрегата мощностью 25 000 м³/час каждый;
• для фильтрации установлены три фильтра вторичной очистки;
• на вытяжке используется редукционный клапан;
• отработанная дробь собирается поперечными и продольным конвейерами, ковшовым элеватором передаётся в систему рекуперации. Очищенная дробь собирается в бункер силоса и используется повторно.

В камере подготовки SPK-PB-16.6.5 выполняется шпатлевание и шлифование поверхности перед окрашиванием:

• конфигурация: тупиковая обитаемая камера;
• размеры — 16 000 х 6200 х 5000 мм;
• металлокаркас, 80 мм сэндвич - панели с минераловатным наполнением;
• операторы используют пневматические 3D — площадки для доступа к обрабатываемой поверхности со всех сторон;
• въездной проем закрывается складными ручными воротами;
• для персонала предусмотрены две сервисные двери со смотровыми окнами;
• светодиодные светильники на боковых стенах и в углах на потолке дают освещение мощностью не менее 750 Лк;
• установлен ВФУ SPK-VU-41;
• фильтрация на притоке обеспечивается фильтром тонкой очистки М5, на вытяжке фильтром G4;
• нагрев  воздуха производится в газовом теплообменник с горелкой полного сгорания газа, управляемой мультиблоком. Также используется пластинчатый рекуператор тепла.

SPK-SCB-19.6.5 — камеры окрашивания и сушки с роботизированным комплексом окрашивания Fanuc P250 15. В комплекте к комплексу окрашивания идёт линейная система передвижения окрашивающего робота по всей длине камеры окрашивания. Основные характеристики робота — восемь управляемых осей направления движения, максимальная досягаемость — 2800 мм, максимальная нагрузка на окрашивающий элемент — 15 кг, взрывозащищённое исполнение.

Характеристики камеры окрашивания и сушки:

• конфигурация: тупиковая обитаемая камера;
• размеры камеры окрашивания — 16 500 х 6200 х 5000 мм;
• размеры участка стоянки робота во время режима сушки — 2200 х 6200 х 5000 мм;
• усиленный металлокаркас, 80 мм сэндвич - панели;
• въездной проем закрывается ручными складными воротами;
• для персонала предусмотрены две сервисные двери со смотровыми окнами;
• светодиодные взрывозащищённые светильники на боковых стенах и в углах на потолке в дают освещение мощностью не менее 750 Лк;
• установлен ВФУ SPK-VU-41, два вентилятора, на притоке и на вытяжке, мощностью 22 кВт каждый;
• для фильтрации установленные карманные фильмы G4;
• нагрев воздуха производится в газовом теплообменник с горелкой полного сгорания газа, управляемой мультиблоком;
• используются пластинчатый рекуператор тепла.

SPK-PKS — камера приготовления краски, две штуки:

• металлокаркас, 80 мм сэндвич - панели;
• въездной проем закрывается двух секционными распашными воротами со смотровыми окнами;
• светодиодные взрывозащищённые светильники дают освещение мощностью не менее 500 Лк;
• для контроля концентрации взрывоопасных веществ используется газоанализатор;
• установлена порошковая система пожаротушения.

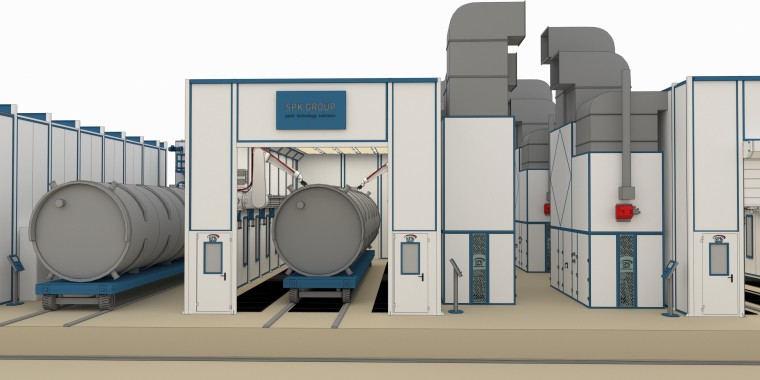

Для комплекса специально разработана трансбордерная транспортная система.

Система состоит из транспортировочной аккумуляторной тележки, платформы длиной 13 600 мм и шириной 5000 мм. Грузоподъёмность платформы 30 тонн. На платформе предусмотрено место для размещения транспортировочной тележки. Также в составе система позиционирования и распознавания тележек, система управления, система звуковых и световых предупреждающих сигналов.
