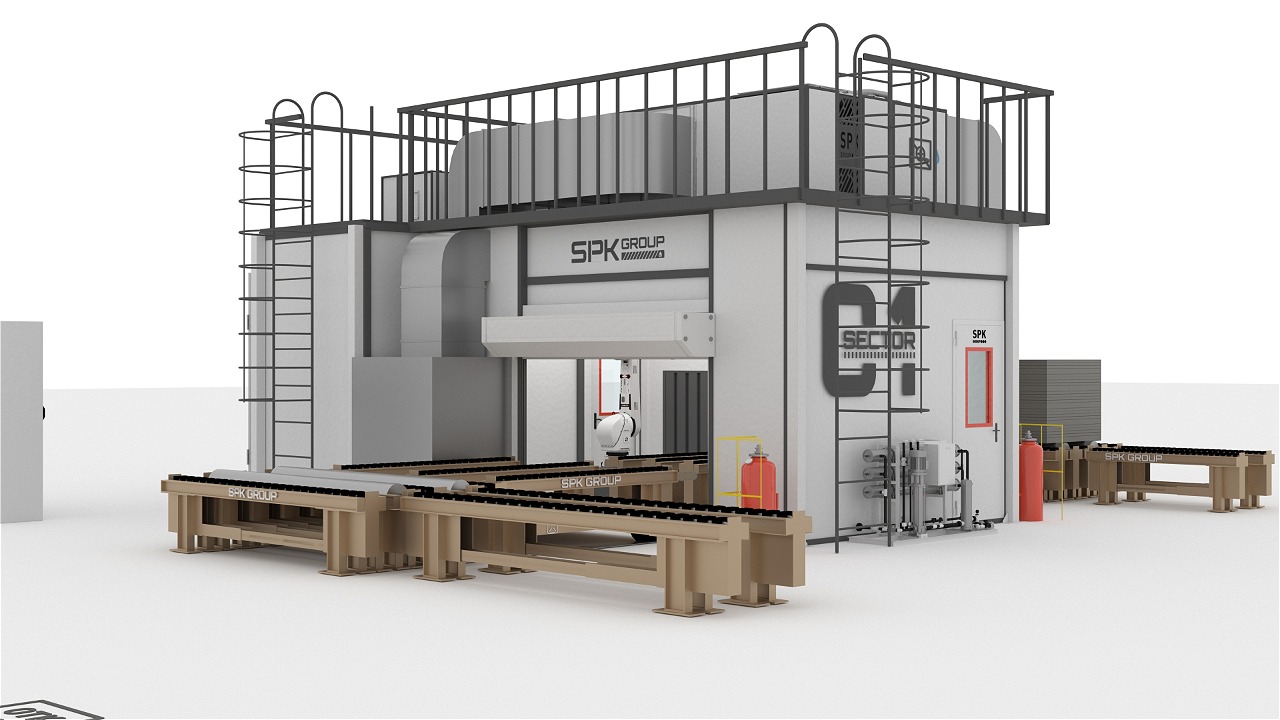

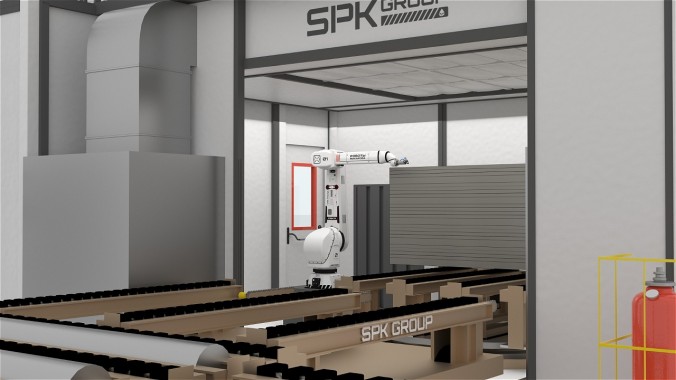

Роботизированная линия окраски SPK для металлоконструкций

Назначение: Автоматизированное и ручное нанесение 1К воднодисперсионных красок на торцы пачек листов ОСП.

Эксплуатационные условия

• Место установки: Сухой цех (с повышенной запыленностью древесной пылью).

• Температурный режим: от -10 °C до +30 °C.

• Исполнение: УХЛ4. Требуется ровное бетонное основание.

Конструктивные особенности

• Тип камеры: Проходная, обитаемая, односекционная (без режима сушки).

• Вентиляция: Диагональный поток очищенного и подогретого воздуха вдоль длины камеры.

• Очистка воздуха: Двухступенчатая/сухая фильтрация от остатков ЛКМ (без применения гидрофильтров и жидких очистных систем).

• Размещение вентиляции: На стальной эстакаде поверх крыши камеры.

Состав оборудования

1. Окрасочная камера SPK-SB-4.5.2 с технологическим блоком.

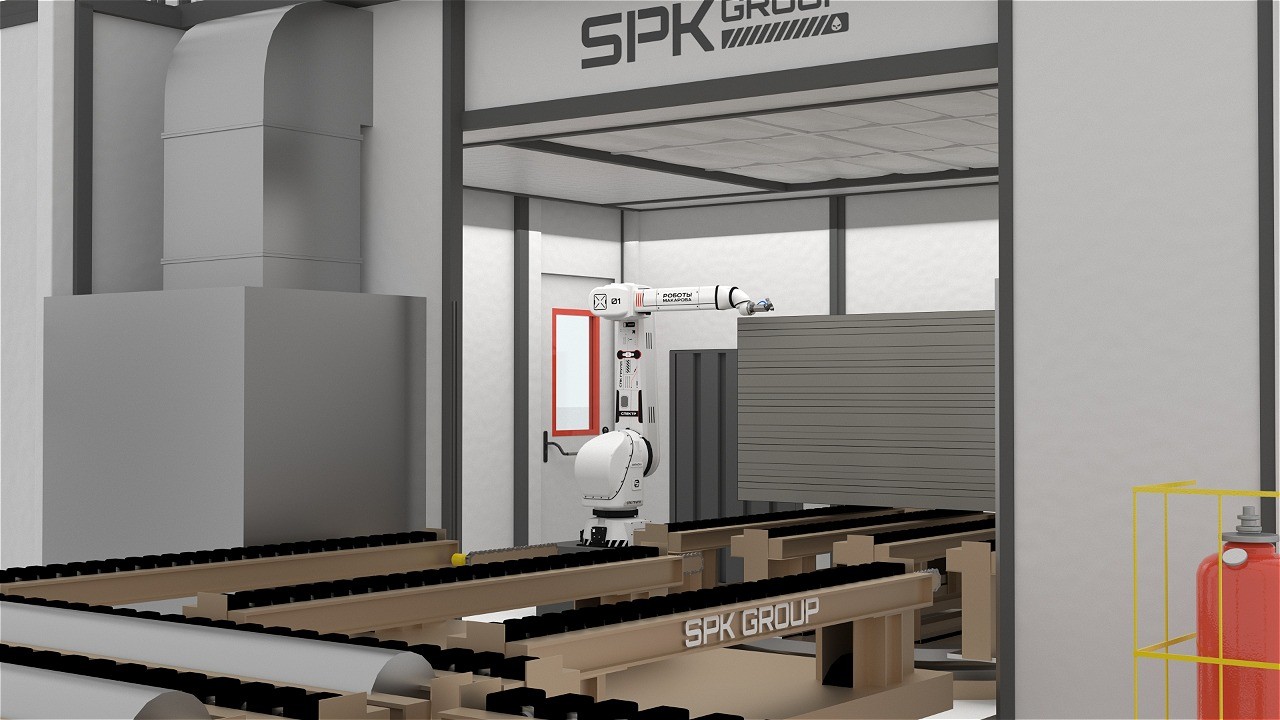

2. Роботизированная ячейка SPK RC (взрывозащищенный робот Qjar).

3. Насосно-смесительное и распылительное оборудование высокого давления Graco.

4. Напольный цепной конвейер с поворотной секцией.

5. Шкаф управления и автоматика (АСУ ТП).

Основные показатели

• Тип ЛКМ: Водоразбавляемая краска 1К (для наружных поверхностей).

• Параметры изделия: Пачка ОСП 2440×1120×1000 мм, вес 1600 кг.

• Площадь окраски: 7,22 м²/пачка.

• Класс покрытия по ГОСТ 9.032-74: VI.

• Время обработки 1 пачки (чистое): 5 мин (включая работу поворотного стола).

• Внутренние размеры камеры (Д×Ш×В): 3500 × 5000 × 2400 мм.

• Габариты комплекса (Д×Ш×В): 6000 × 7000 × 4500 мм.
