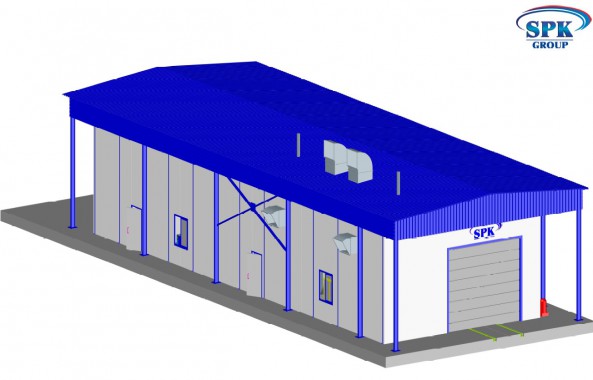

Уличная покрасочно-сушильная камера для металлоконструкций SPK-12.6.5

Уличная покрасочно-сушильная камера для металлоконструкций SPK-12.6.5
Уличная покрасочно-сушильная камера для металлоконструкций SPK-12.6.5
Уличная покрасочно-сушильная камера для металлоконструкций SPK-12.6.5
Уличная покрасочно-сушильная камера для металлоконструкций SPK-12.6.5
Уличная покрасочно-сушильная камера для металлоконструкций SPK-12.6.5

Размеры

Количество секций

1





Внутренние размеры каждой секции  (ДхШхВ):

12000х6000х5000 mm

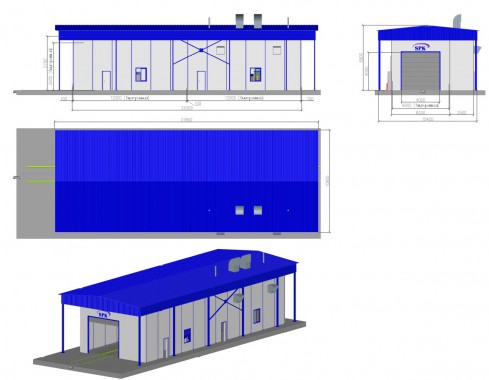

Внешние размеры:

13900x10400x6900 мм c учетом  навеса

Поток воздуха

Нисходящий поток

Вытяжка

Через напольные решетки

Вытяжка

Количество каналов

2

Размер канала (ДхШ)

11000х780

Количество решеток

22



Материал решеток

плоские стальные полосы+10mm скрученная стальная арматура

Покрытие решеток

Оцинкованное

Максимальная нагрузка

800 кг/м2

Кабина.

Конструкция

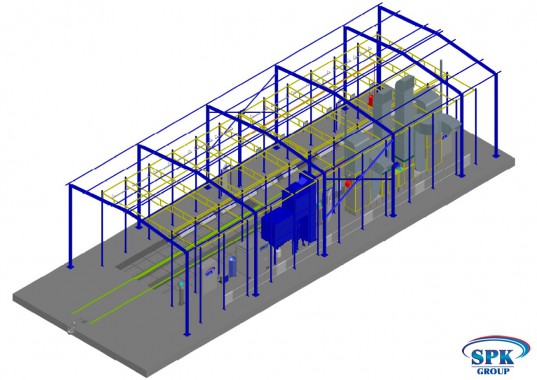

Силовой каркас

Наличие стальной конструкции

Да

Главная дверь.

Тип

подъемно-секционные   ворота  с электроприводом



Количество

2 шт.

Просвет ворот

4000х4000 (ШхВ)

Материал

Сталь





Структура окон

-

Наполнитель и Уплотнение

Вспененный пенополиуретан

Стеновые панели.

Толщина  панели

100 мм.

Толщина стали

0,6 мм

Наполнитель

Минеральная вата на основе базальтового волокна

Свойства наполнителя

Негорючий, пропитан антисептиком

Плотность заполнения

100-110 кг/м³





Сервисная дверь

Количество дверей

2 шт.

Размеры дверей

800х2000(ШхВ)

Расположение

В боковых стенках

Структура окна

Прямоугольное окно со скругленными углами и теплоизоляционной резиной

Крыша.

Структура

Прямая, сэндвич панели

Наличие стальной конструкции

Стальной силовой каркас

Материал панели крыши

Минеральная вата на основе базальтового волокна

Потолочные фильтры

SP-600G

Освещение 1000-1300 Люкс . Искро-взрывозащищенное исполнение (EX)

Верхний свет (45 градусов)

16 плафонов по периметру по 4 лампы  64х58=3,72кВт

Каркас крепления светильников

Стальной каркас

Боковой  свет  встроенный в стены

16 плафонов  по 4 лампы  80х36=2,30кВт

Каркас крепления светильников

Стальной каркас

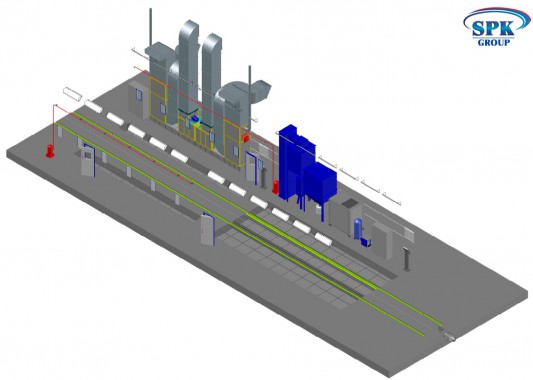

Группы притока и вытяжки

Положение генератора

 Справа

Конструкция генераторной группы

Квадратная, стальная конструкция

Обшивка групп притока и вытяжки

Каркас группы вытяжки и притока выполнена из стального листа

Регулировка потоков воздуха

Автоматическая заслонка

Количество генераторов притока

2 генератора

Количество генераторов вытяжки

2 генератора

Направление потока воздуха притока

Сверху вниз

Направление потока воздуха вытяжки

Снизу вверх

Модель вентилятора притока

Центробежный турбовентилятор  высокого давления с обратными лопатками

Модель вытяжного вентилятора

Центробежный турбовентилятор  высокого давления с обратными лопатками

Искро-взрывозащищенное исполнение (ЕХ)

Искро-взрывозащищенное исполнение (ЕХ)



11,0 кВт

11,0 кВт

Производительность общая :      70  000 м³/ч

Производительность общая :      70 000 м³/ч

Давление 760 Па.

Давление 760 Па.

Управление притоком воздуха

Автоматическая заслонка

Управление вытяжным потоком воздуха

Инверторный привод электродвигателя

Подогрев воздуха

Способ подогрева

Дизельная горелка

Количество горелок

2 шт.

Модель горелок

Серия RL

Тепловая мощность

600 кВт

Дополнительный способ подогрева

Рекуператор

Количество

2 шт.

Фильтр притока

Предварительный  фильтр карманной формы G4;

Потолочный фильтр EU5

Фильтр вытяжки

Стекловолоконный фильтр G3, Предварительный  фильтр карманной формы G4

Система контроля технологических режимов. IP 65

Способ управления

Реле контроллер



Панель управления

Окрашивание; режим продувки; сушка до 60 градусов, регулировка времени сушки; выключатель освещения; индикатор отказа; термостат; метр часов; выключатель питания; аварийная остановка; Искро-взрывозащищенное исполнение (ЕХ)

Питание

Питание двигателя

3х380 Вт/50Гц

Питание освещения

220 Вт/50Гц

Общая мощность 74  кВт
