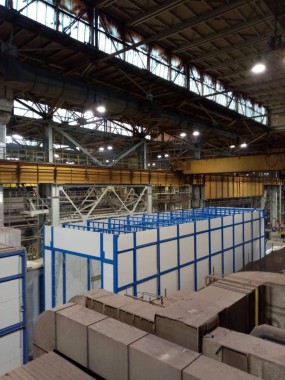

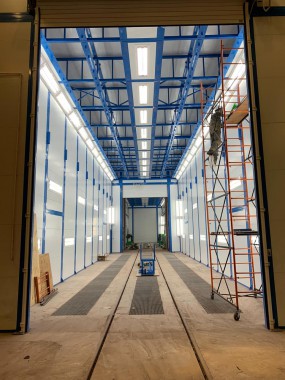

Камера покраски и сушки для деталей электровозов SPK-P 22.6.7, Свердловская область
ОКРАСОЧНАЯ КАМЕРА ДЛЯ Ж/Д ТЕХНИКИ

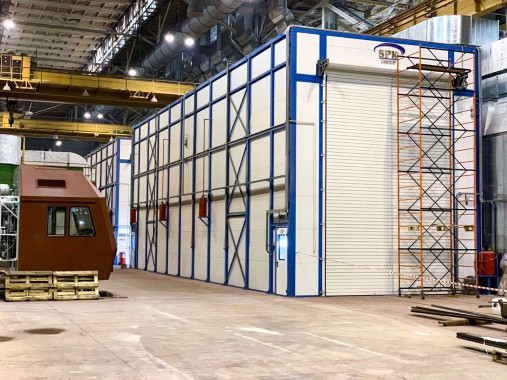

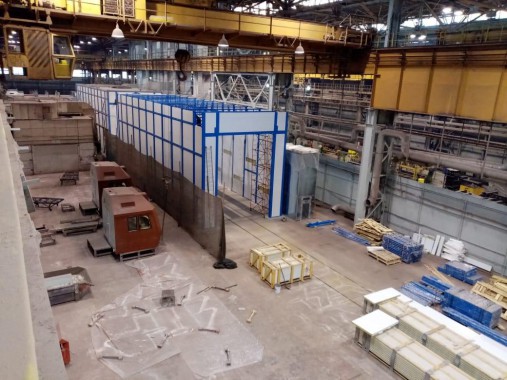

Камера проходного исполнения. Габариты внутренние: 22х6,3х7 м.
Назначение камеры – это подготовка поверхности изделий, покраска кузовов электровозов и сушка их при повышенной температуре.

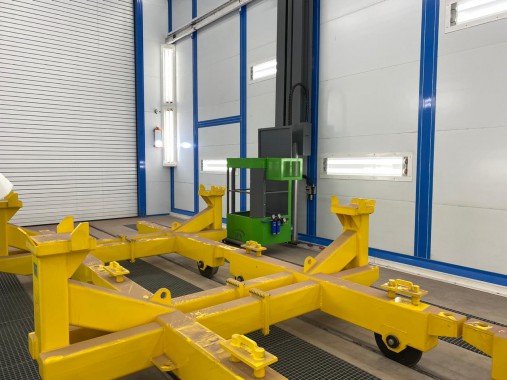

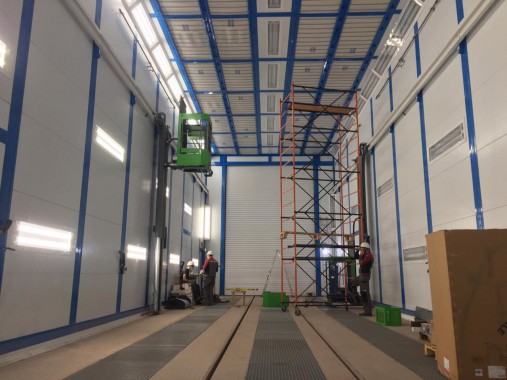

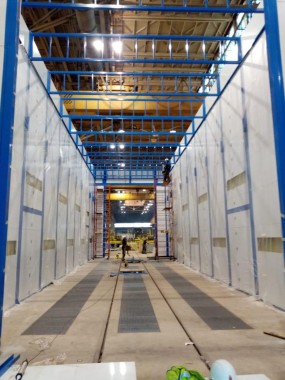

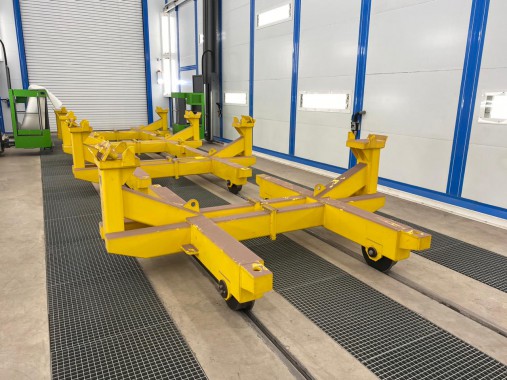

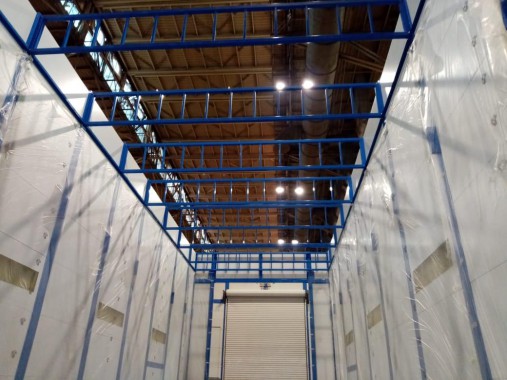

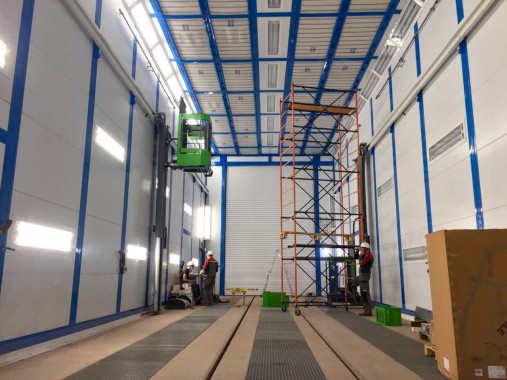

Размеры камеры максимальные составляют 17х3,12х5,1 м. Вес обрабатываемых изделий составляет 26 т. Конструкция корпуса – металлокаркас, потолочные фермы, сэндвич-панели и профильные элементы. Пленум потолка составляет не менее 800 мм, частично решетчатый пол, 32 ряда решеток.

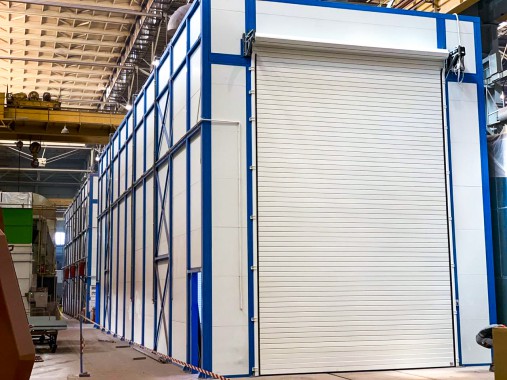

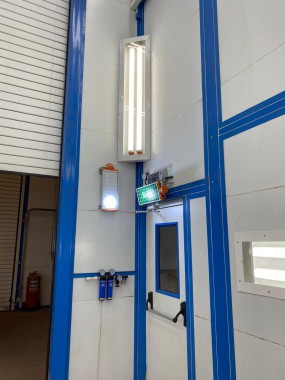

Роллетные ворота, расположенные с торцов кабины. Размеры кабины составляют 4500х6500 мм. Три аварийные двери 800х2000 мм.

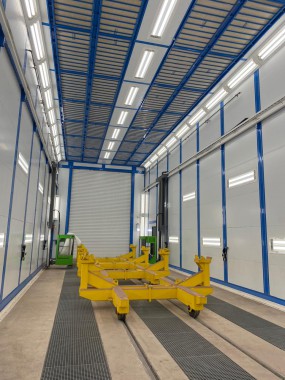

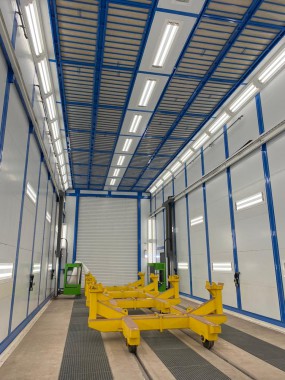

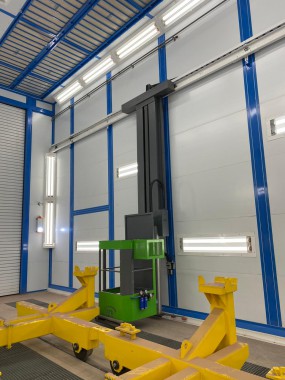

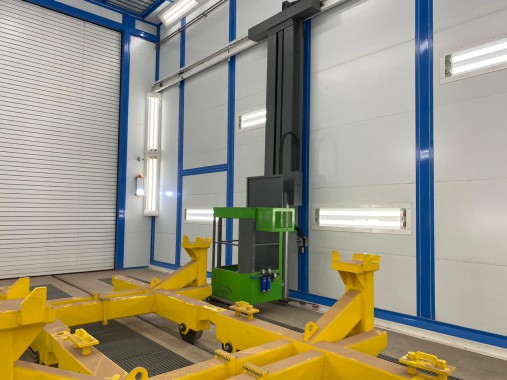

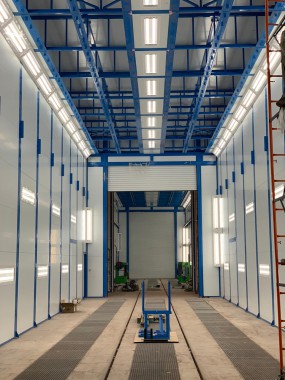

Освещение в камере – 24 светильника в потолке, 20 шт. – в стенах.
При окраске температурный режим: +15 до 25 градусов С, при сушке +20 до +60 градусов С.

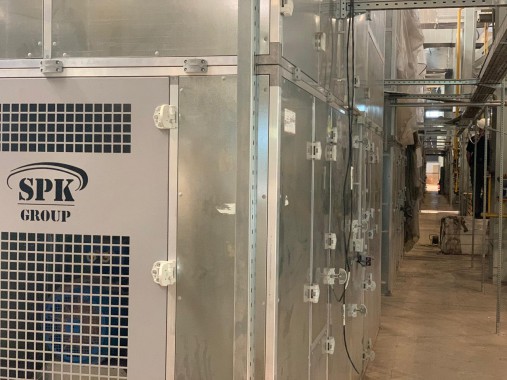

Забор приточного воздуха производится с улицы, выброс воздуха – на улицу. На полу – установки отопительно-вентиляционные.
В режиме покраски мощность максимально потребляемая составляет 132 кВт. При сушке – не более 65 кВт.
Двухступенчатая газовая горелка. Для дополнительного нагрева установлен пластинчатый рекуператор тепла.
Фильтрация притока, фильтрация вытяжки.
Система контроля режимов работы покрасочно-сушильной камеры. Система пожарной сигнализации, система автоматического пожаротушения.
