Окрасочная камера для авиации SPK-86.87, г. Минск (Беларусь)

Окрасочная камера для авиации SPK-86.87, г. Минск (Беларусь)
Окрасочная камера для авиации SPK-86.87, г. Минск (Беларусь)
Окрасочная камера для авиации SPK-86.87, г. Минск (Беларусь)

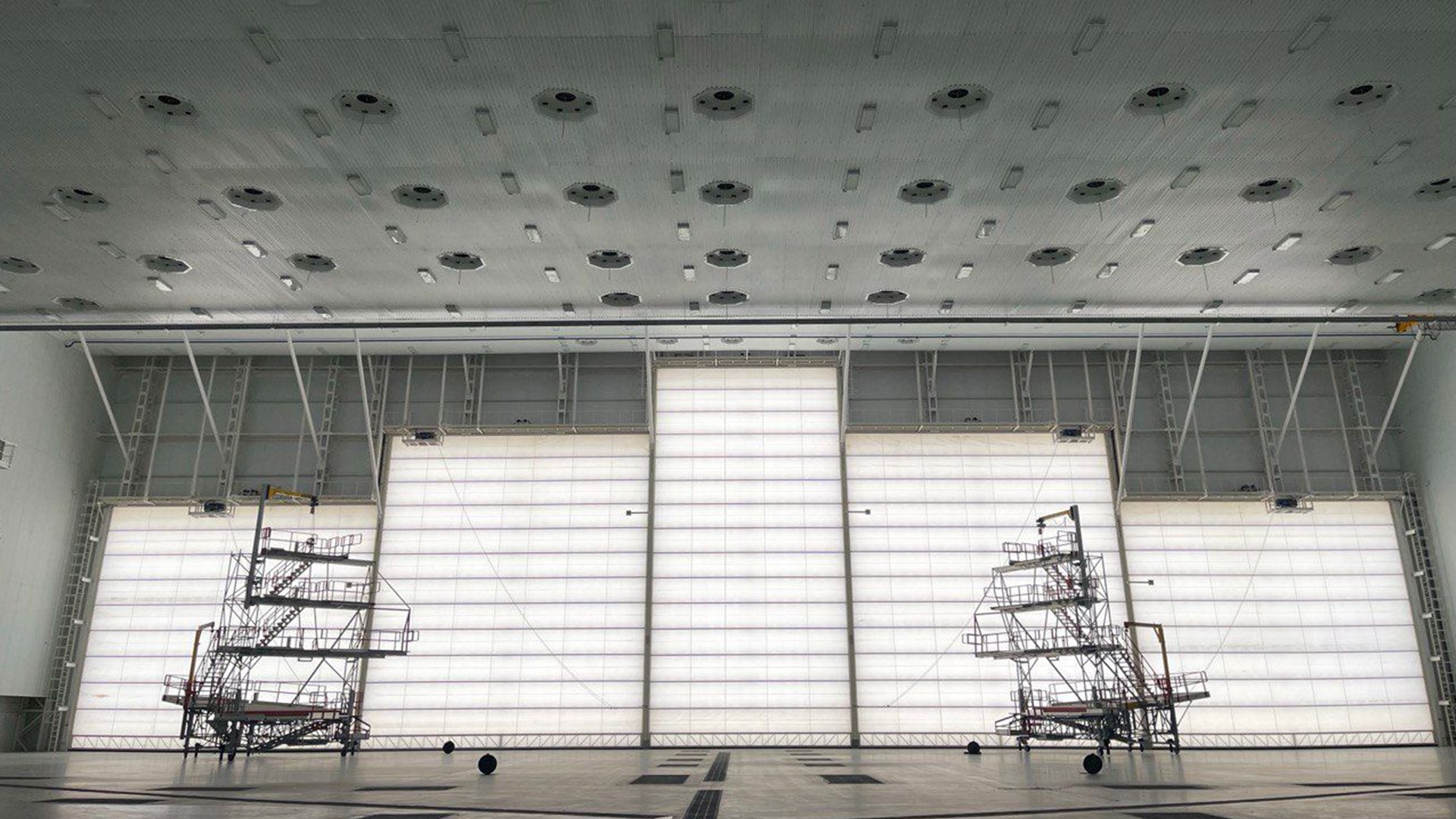

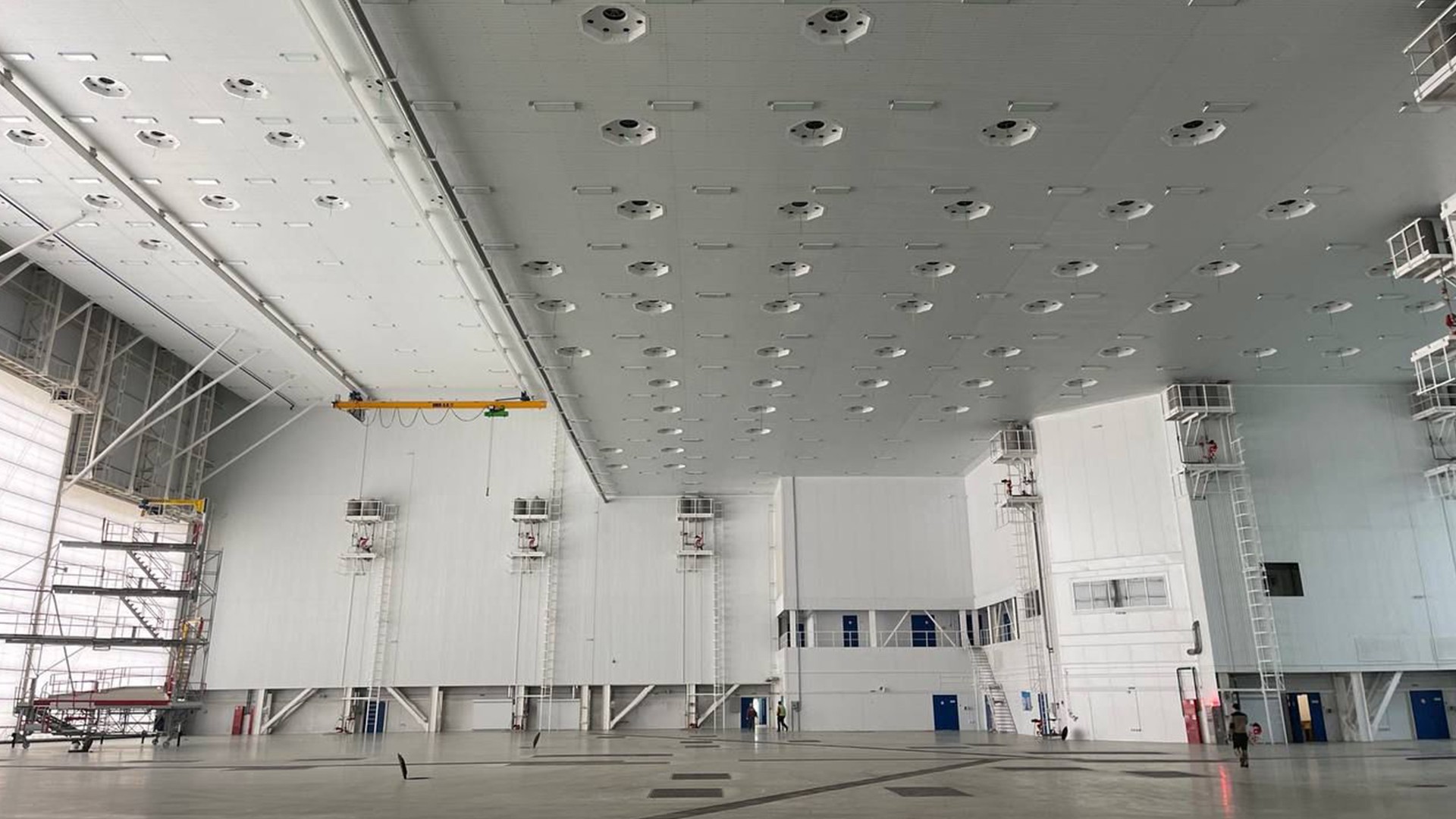

Зона предназначена для ручного нанесения лакокрасочных материалов с использованием пневматического оборудования. Вся зона вместе с ее составными элементами представляет собой систему, обеспечивающую поддержание заданных параметров воздуха, необходимых для качественного нанесения ЛКМ: температура, степень очистки и скорость воздушного потока.

Эта зона функционирует в закрытом отапливаемом цехе, оснащенном собственной системами отопления и вентиляции. Для поддержания необходимой температуры воздуха внутри зоны применяется газовый теплообменник, работающий на природном газе.

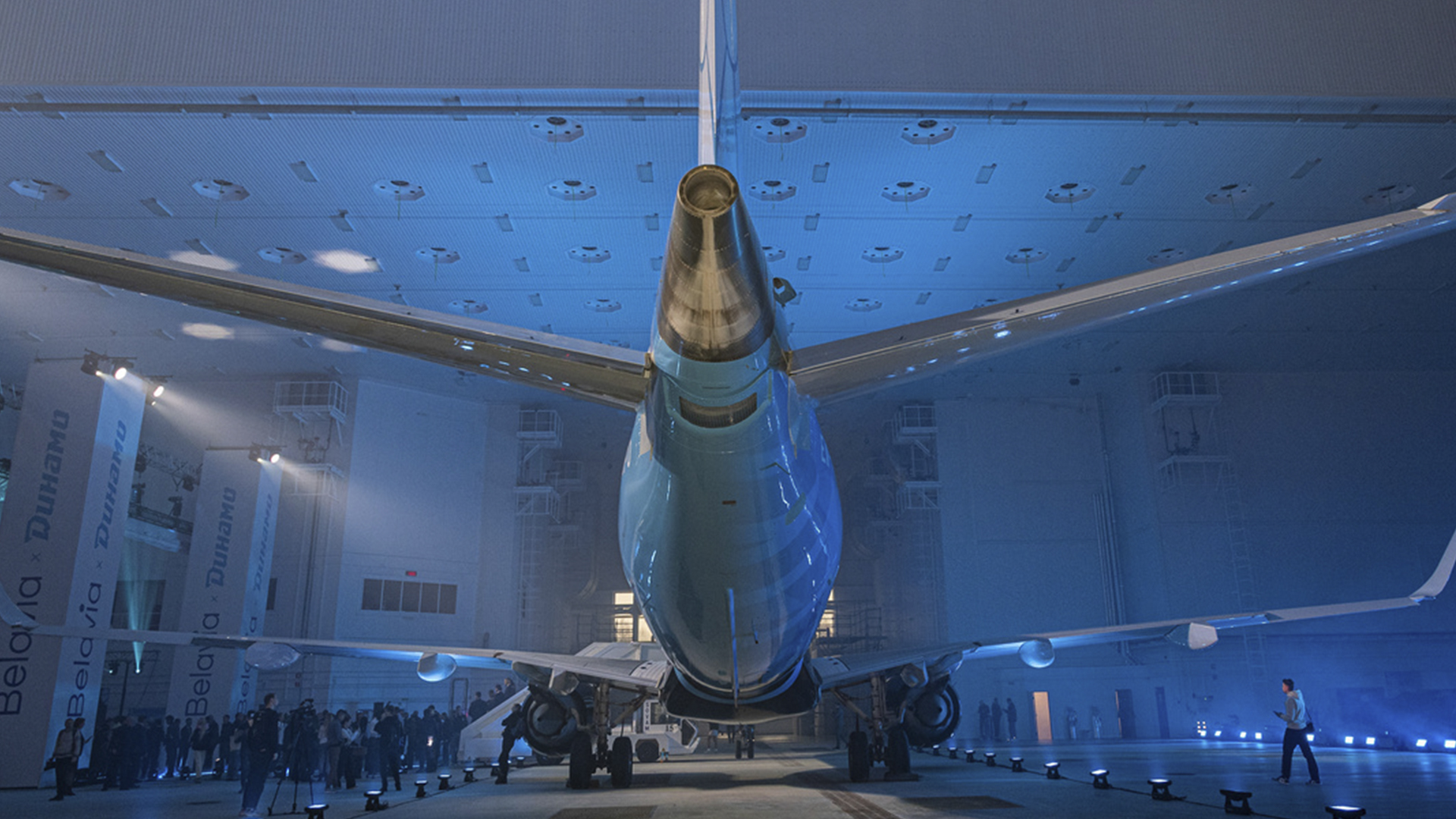

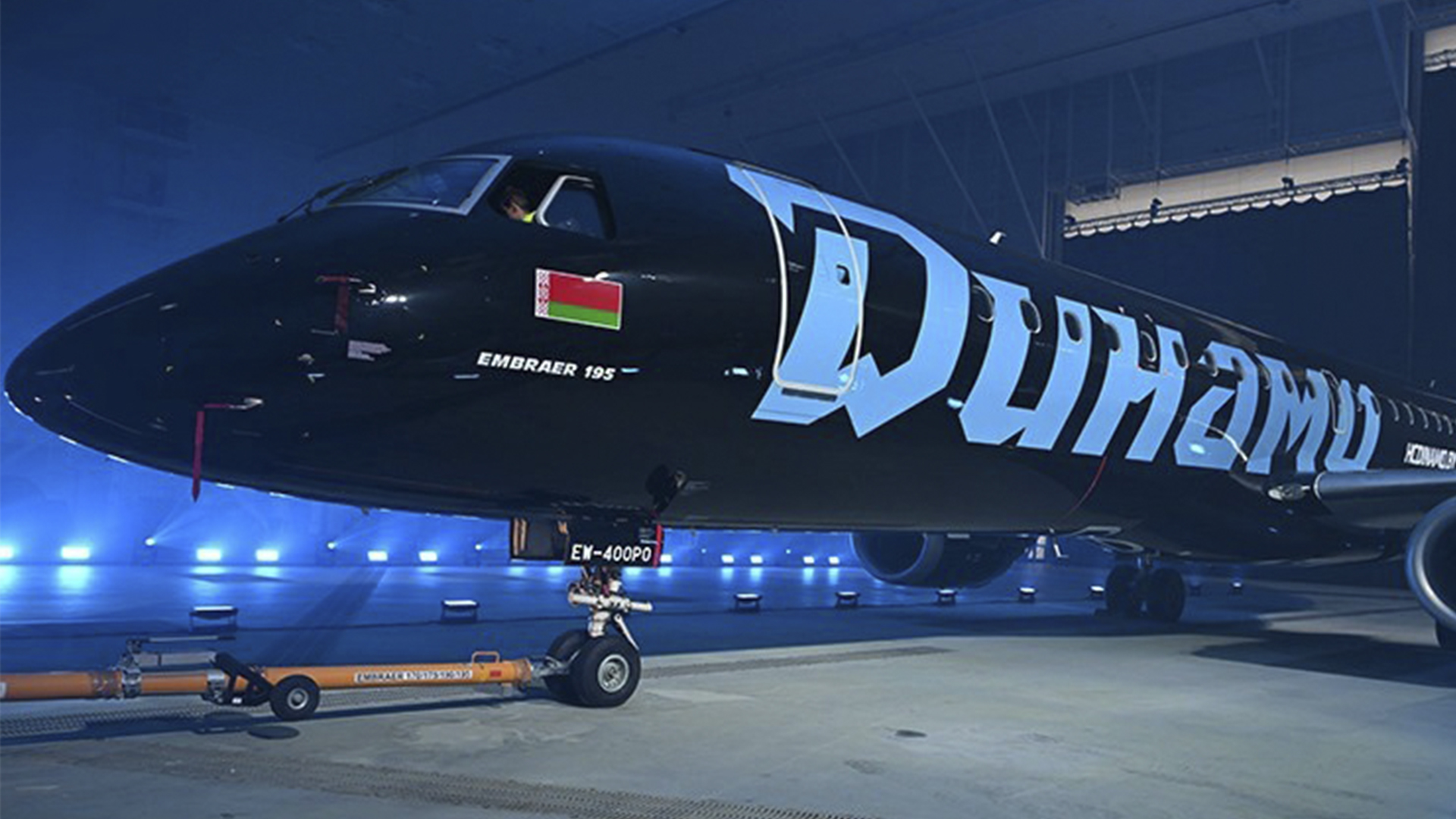

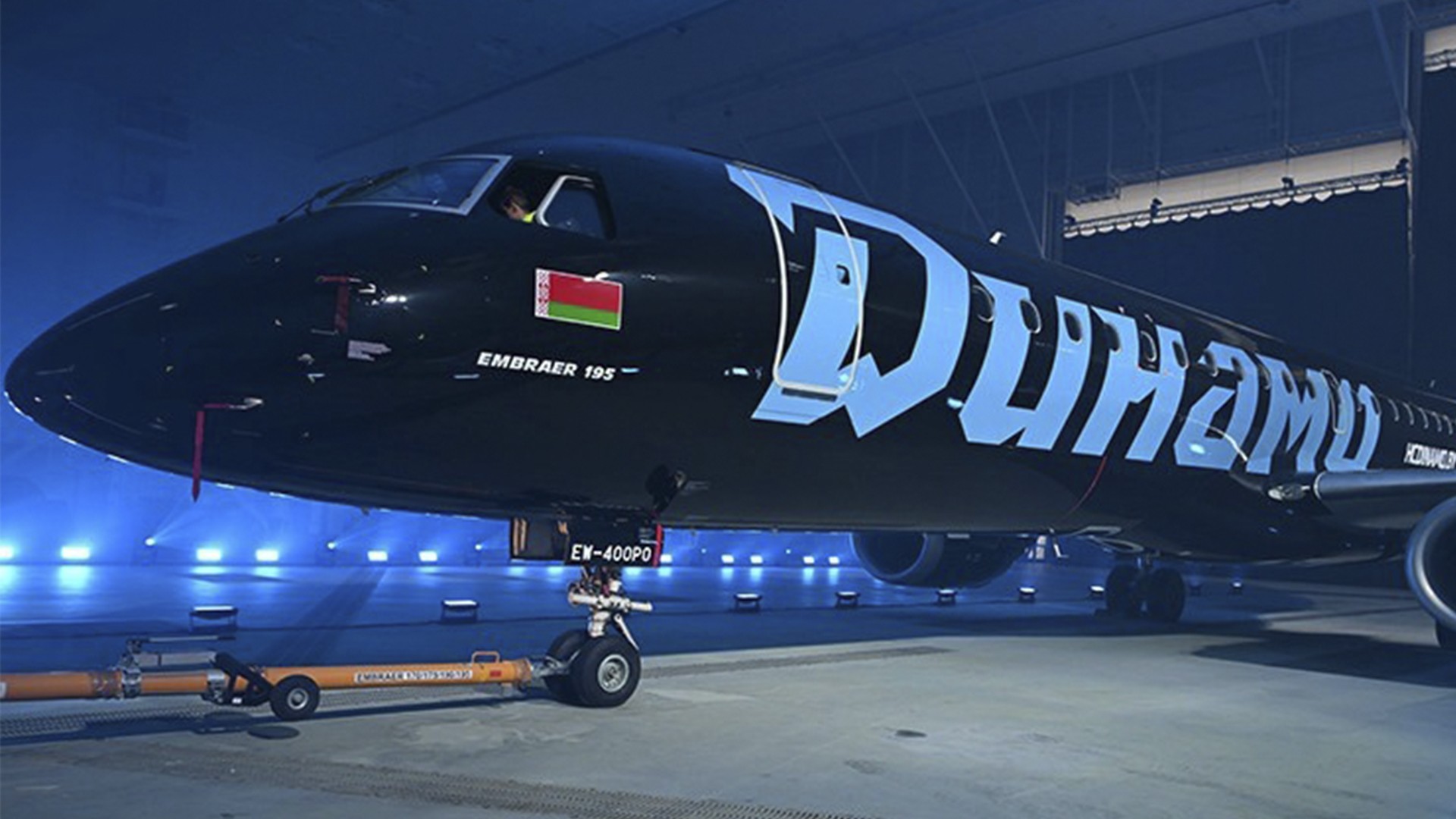

Окрасочная камера для самолетов SPK GROUP Окраска самолетов Беларусь

Основные характеристики зоны

  • Тип зоны: открытая
  • Расположение: внутри производственного цеха

Система вентиляции

  • Вид: принудительная приточно-вытяжная вентиляция
  • Забор воздуха осуществляется из окружающей среды, выдув — также в окружающую среду
  • Вентиляционные агрегаты размещены внутри цеха
  • Средняя скорость нисходящего воздушного потока в рабочей зоне: от 0,15 до 0,30 м/с
  • Направление приточного воздуха — сверху вниз
  • Вытяжка осуществляется сверху вниз через вытяжные приямки
  • Общая производительность вентиляции составляет 441 000 м³/ч
  • Вентиляционные установки: 3 агрегата SPK-VU-81 и 2 агрегата SPK-VU-99
  • Конструкция агрегатов предусматривает взрывозащищённые двигатели с искрозащитными вентиляторами
  • Взрывозащитная маркировка: II Gb IIC T3 / II Gb IIВ T3
  • Производительность агрегата SPK-VU-81: 81 000 м³/ч на подачу и 81 000 м³/ч на вытяжку
  • Давление вентиляторов SPK-VU-81: 1400 Па (приток) и 1000 Па (вытяжка)
  • Нагрев воздуха в вентиляционных агрегатах происходит посредством газового теплообменника
  • Топливо — природный газ
  • Номинальная мощность газового теплообменника — 447 кВт
  • Тип теплоутилизатора — пластинчатый с полезной тепловой мощностью 472 кВт
  • Электропитание вентиляторов (приточного и вытяжного): 30 кВт, 380 В, 50 Гц

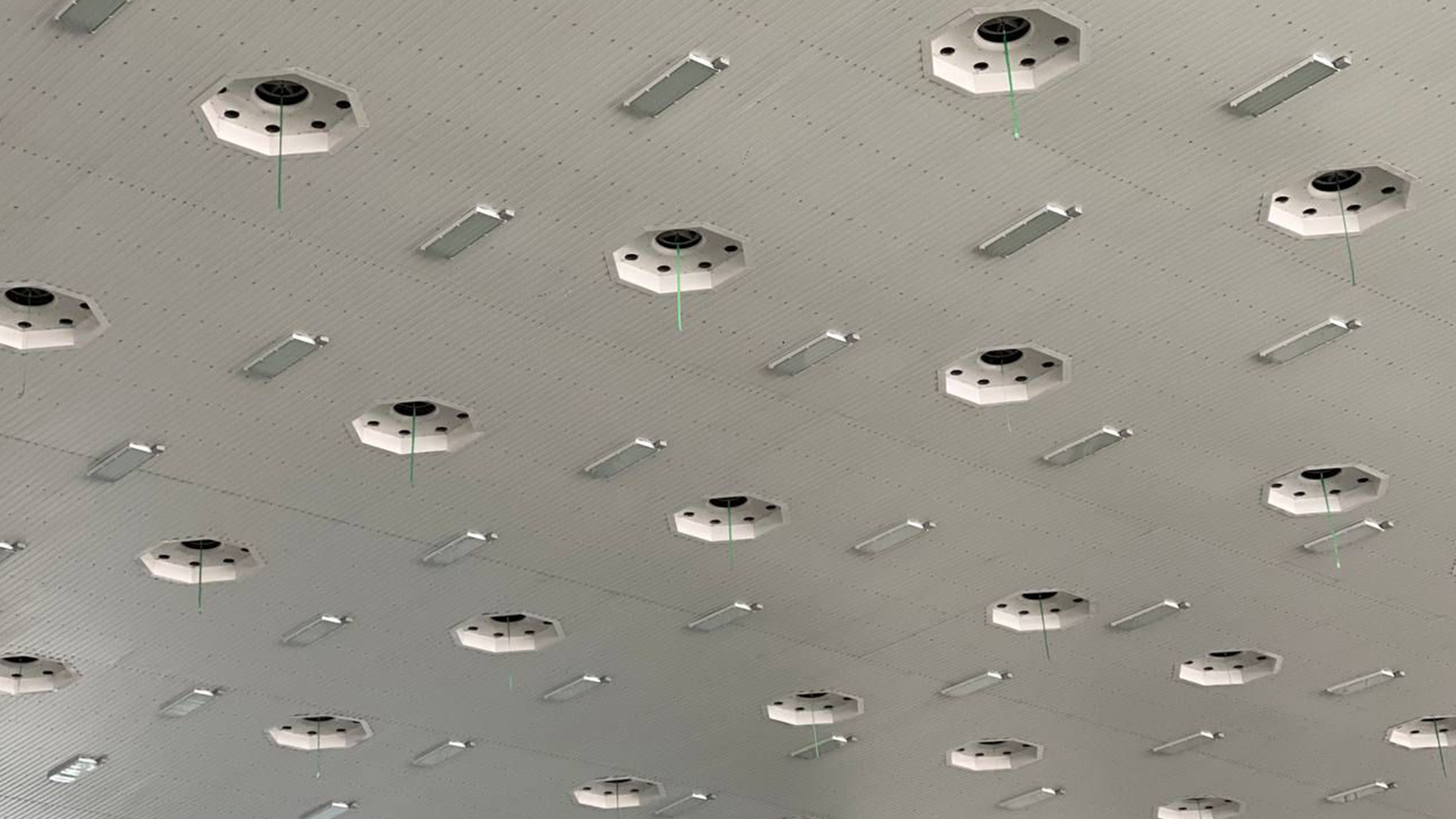

  • Количество двухпоточных воздухораспределительных сопел с регулирующей обвязкой и отсечными клапанами — 77
  • Максимальное одновременно работающих сопел — 8
  • Максимальное рабочее давление воздуха через сопло — 300 Па

Авиационная окрасочная камера SPK GROUP Окрасочный цех SPK GROUP для самолетов

Система фильтрации

  • Приточный и вытяжной фильтры — карманные, акриловые, класс G4 (EU4) согласно ГОСТ Р ЕН 779 (DIN 24184, DIN 24185)
  • В вытяжных приямках установлены лабиринтные механические фильтры класса G2 (EU2) и кассетные краскоостанавливающие фильтры класса G3 (EU3)

Система управления

  • Управление приточной и вытяжной вентиляцией осуществляется электродвигателями с частотными преобразователями
  • Воздухораспределительные сопла регулируются плавно с помощью электрических сервоприводов

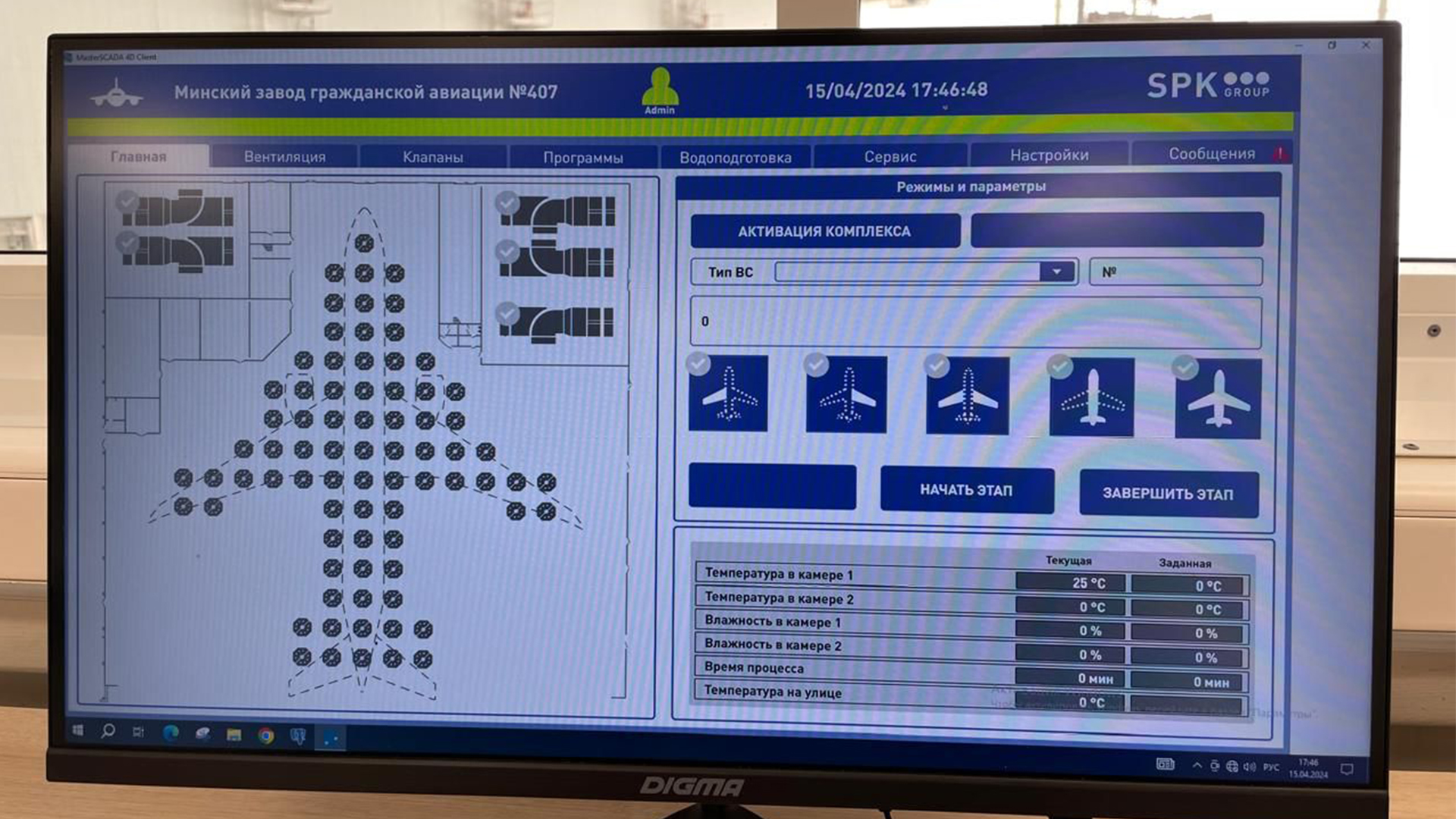

  • Управление зоной реализовано с помощью программируемого реле контроллера и сенсорной панели
  • Электропитание компонентов управления: 1 кВт, 230 В, 50 Гц
  • Общая максимальная потребляемая мощность зоны — не более 65 кВт

Окрасочная камера для авиации SPK GROUP Окраска самолетов

Параметры воздуха в рабочей зоне

  • Температура воздуха в режиме «ОБРАБОТКА»: 20–25 °С, при этом не ниже температуры приточного воздуха из окружающей среды
  • Чистота воздуха соответствует классу G4 (EU4) по ГОСТ Р ЕН 779 (DIN 24184, DIN 24185)

Данная зона обеспечивает оптимальные условия для ручного нанесения ЛКМ, гарантируя стабильность температурных и аэродинамических параметров, а также высокую степень очистки поступающего воздуха.
