Комплекс подготовки и окраски металлоконструкций SPK с конвейером, г. Оренбург

Проектирование, выпуск, установка, пуско-наладка оборудования комплекса для подготовки и окраски металлоконструкций: камеры дробеструйной очистки SPK с внутренними габаритами 5х4х4 м, покрасочно-сушильной камеры SPK 5х4х4 м и монорельсового замкнутого конвейера.

Описание проекта

Комплекс подготовки и окраски деталей коммунальной техники с автоматизацией процесса перемещения.
Для получения продукции высокого качества и устойчивых эксплуатационных характеристик на линии предусмотрено нанесение двухслойного покрытия на основе эпоксидной и полиуретановой систем.

В составе проекта:

P&F конвейер;
дробеструйная камера;
2 окрасочно-сушильных камеры.

Вызовы проекта

Потребность в организации производительной системы перемещения между смежными цехами.
Обработка изделий организована таким образом, что окраска выполняется со всех сторон одновременно, без кантования.
Высокое качество конечной продукции за счет внедрения адаптированной под каждое конкретное изделие системы окраски.

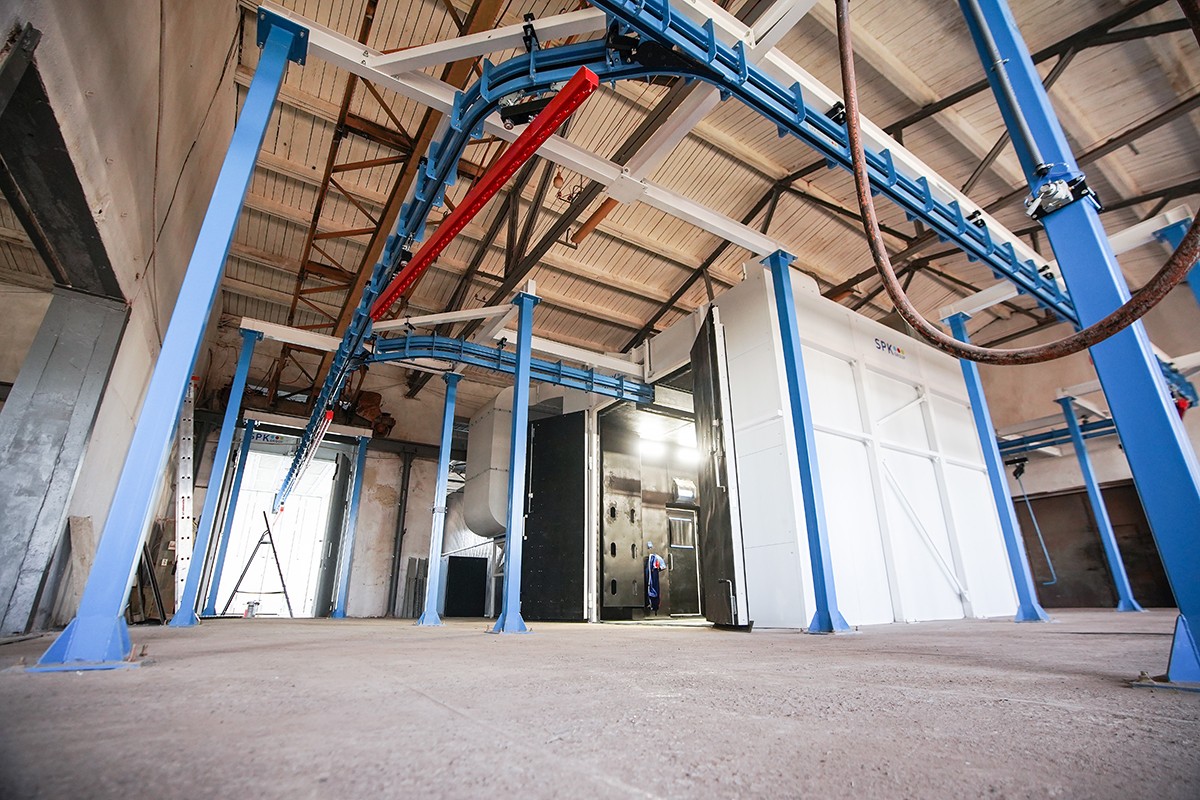

линия окраски с конвейером

ДРОБЕСТРУЙНАЯ КАМЕРА SPK-SBB-5.4.4

Предназначена для установки внутри отапливаемого цеха. Климатическое исполнение — УХЛ4 по ГОСТ 15150-69 (закрытые отапливаемые помещения с регулируемыми параметрами: температура от +1 °C до +35 °C, относительная влажность до 80 % при 25 °C).
Конструкция: металлический силовой каркас, обшивка сэндвич-панелями. Внутренняя защита стен и потолка — износостойкая резина.
Внутренние габариты (Д × Ш × В): ≈ 5000 × 4500 × 3300 мм.
Освещение: светодиодные светильники (обычно 6–10 шт.), освещённость в рабочей зоне > 500 лк.
Вентиляция: диагональная схема воздушного потока (обеспечивает эффективный отвод пыли). Вентиляционно-фильтрационная установка — тип SPK-VFU (производительность подбирается под габариты и количество постов).
Система сбора и сепарации абразива: скребковый пол с пневмоприводом (обычно 2–4 цилиндра). Система рекуперации дроби — тип SPK-SRS.
Оборудование: 1 рабочий пост, напорный дробеструйный аппарат с резервуаром ≈ 200 л, рабочее давление до 12 бар.

ОКРАСОЧНО-СУШИЛЬНАЯ КАМЕРА SPK-SCB-5.4.4

Установка: внутри производственного помещения.
Внутренние размеры (Д × Ш × В): ≈ 5000 × 4400 × 3600–3700 мм (типовой ряд 5.4.4).
Конструкция: металлический каркас + сэндвич-панели толщиной 50 мм с базальтовой минеральной ватой.
Вентиляция: приточно-вытяжная с верхней подачей чистого воздуха и нижним вытяжным забором через приямки. Производительность типового агрегата — 15 000–20 000 м³/ч (модель SPK-VU-18). Кратность воздухообмена в режиме окраски / сушки — до 150–250 крат/ч в зависимости от режима.
Освещение: взрывозащищённые светодиодные светильники потолочного и углового размещения.
Управление: шкаф с ПЛК и сенсорной панелью оператора.

МОНОРЕЛЬСОВЫЙ ЗАМКНУТЫЙ КОНВЕЙЕР SPK-CS.OM.500

Подвесная транспортная система для внутрицехового перемещения деталей и сборочных единиц.
Грузоподъёмность: до 500 кг.
Конструкция: монорельсовый подвесной путь замкнутого контура, комплектуется 10–20 траверсами.
Скорость перемещения: регулируемая, не более 1 м/с.

конвейерная линия окраски
