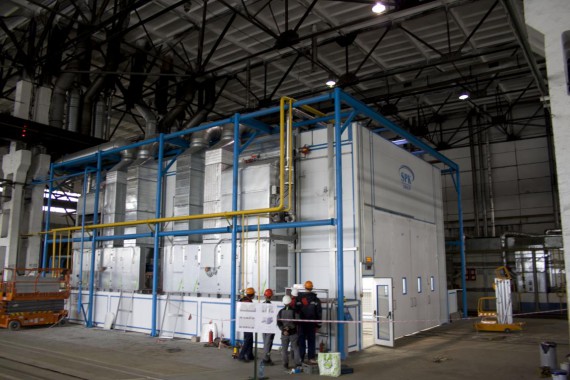

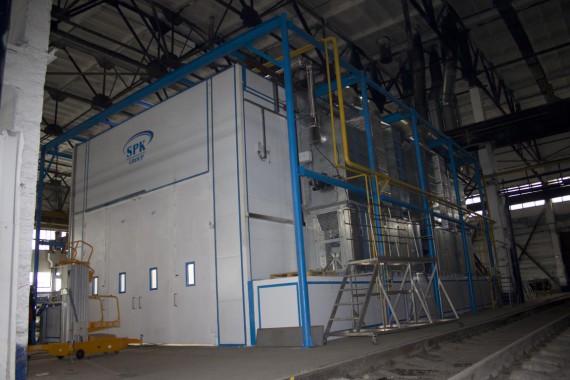

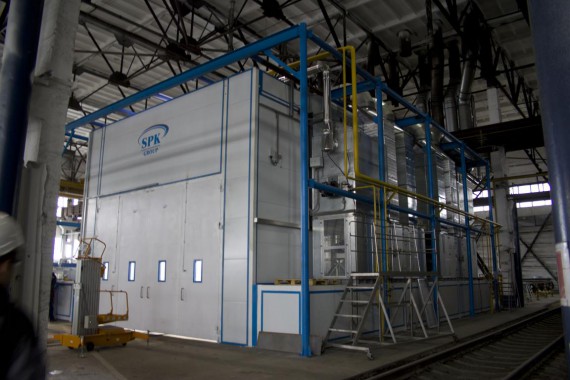

Покрасочно-сушильная камера для трубопроводов SPK-15.8.6, г. Челябинск

ОПИСАНИЕ ПРОЕКТА

Внутренние размеры камеры покраски трубопроводов: 15 000 х 8 000 х 6 200 мм, внешние: 15 100 х 1 100 х 6 850 мм (с учетом агрегата).

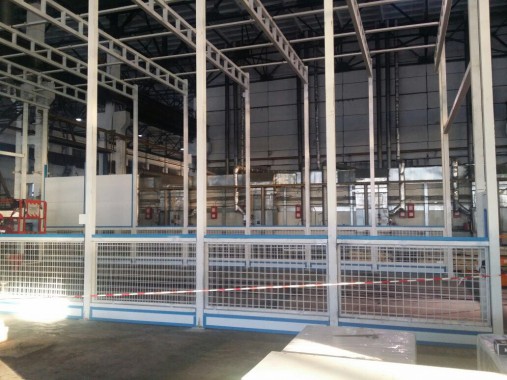

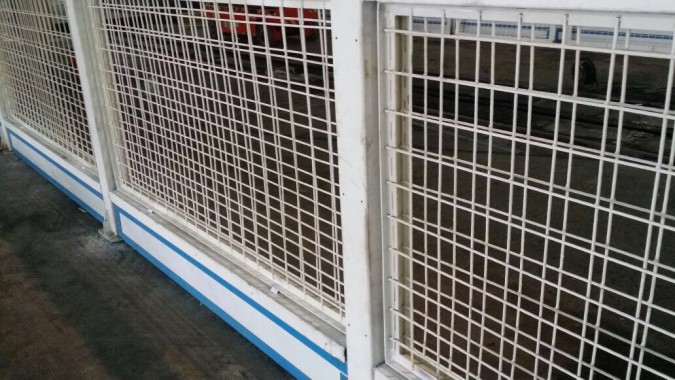

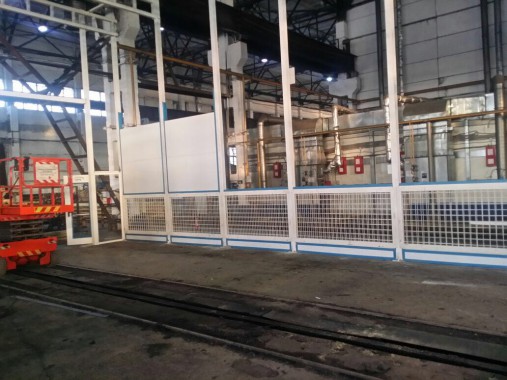

Направление потока воздуха – диагональное. Вытяжка проходит через боковые решетки. 2 боковых канала.

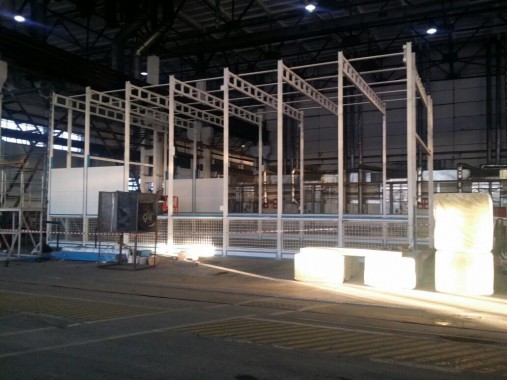

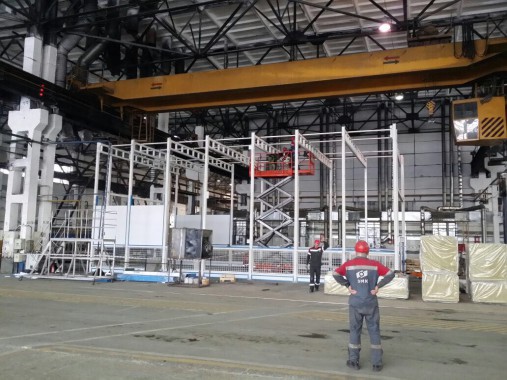

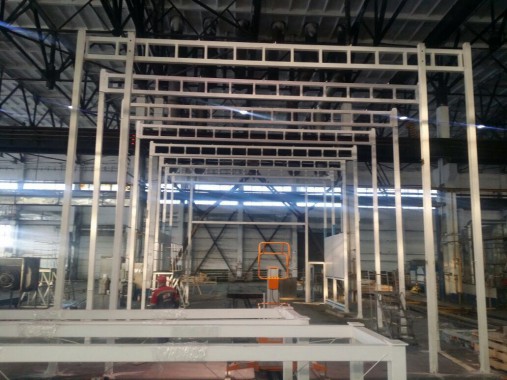

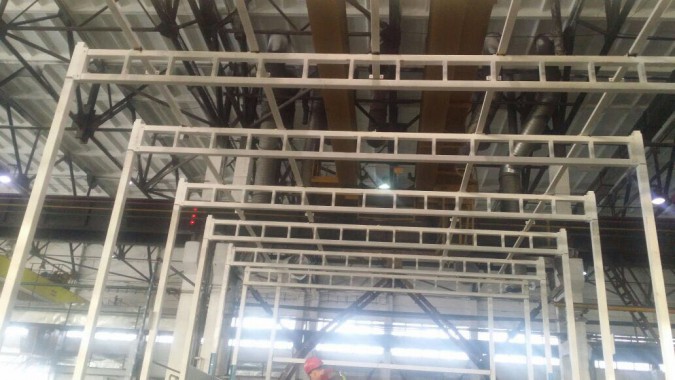

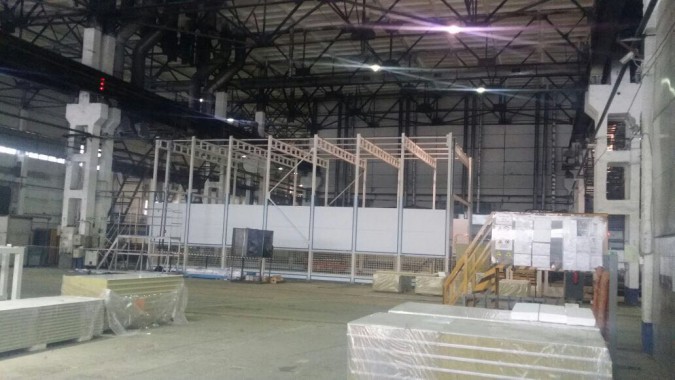

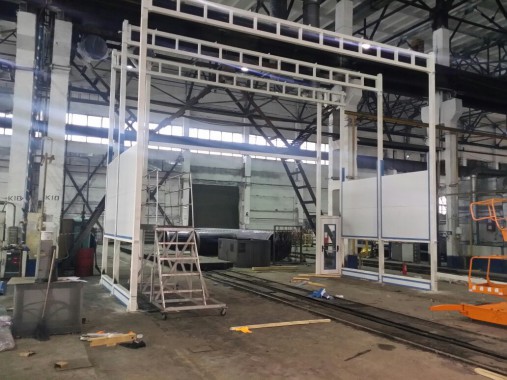

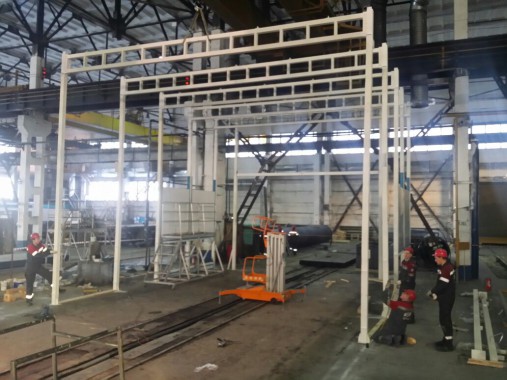

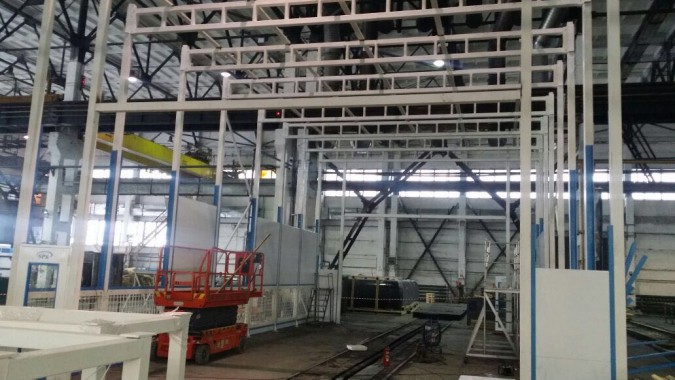

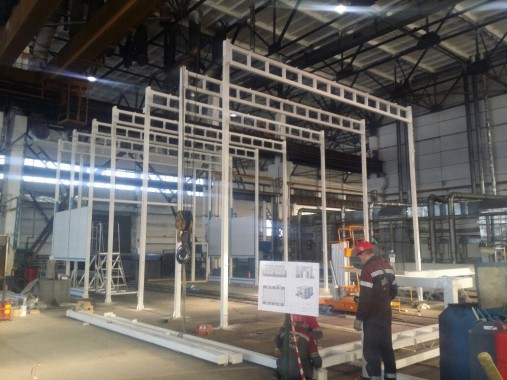

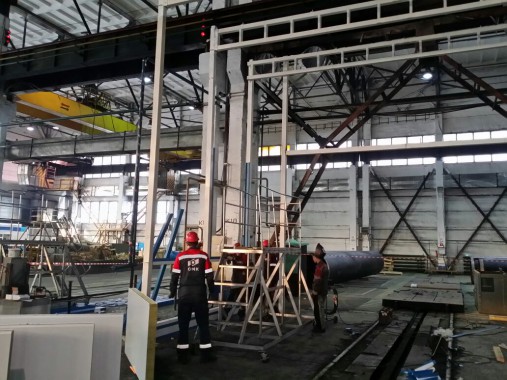

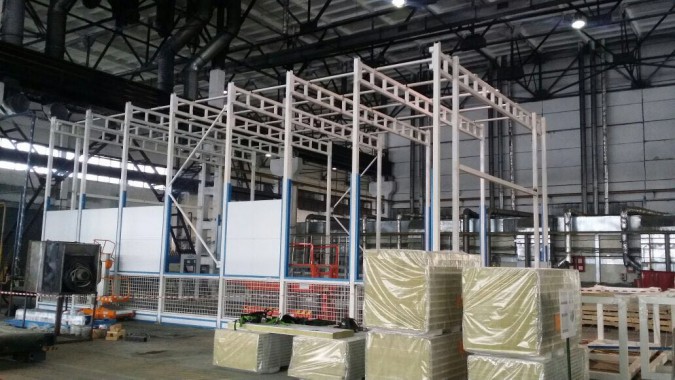

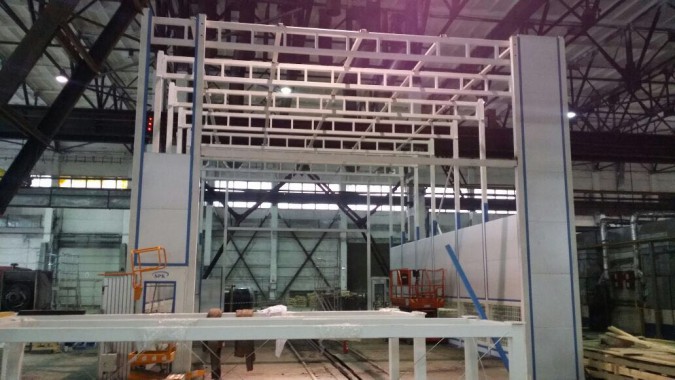

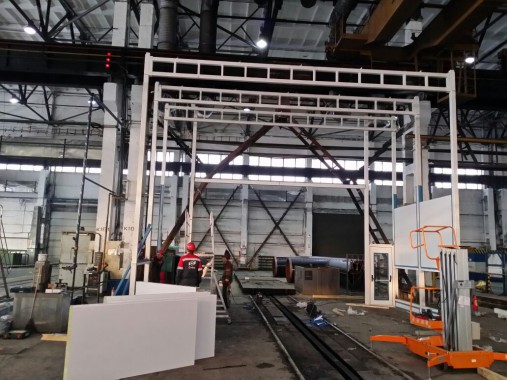

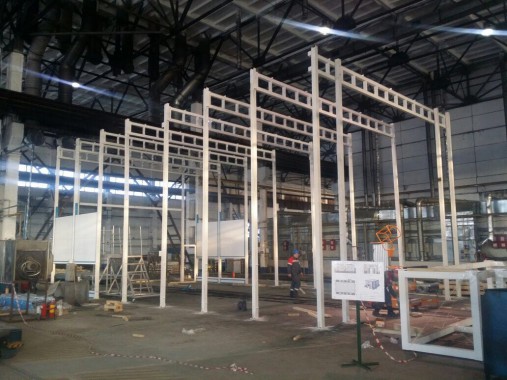

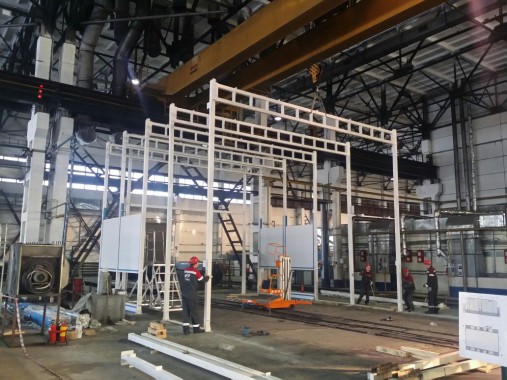

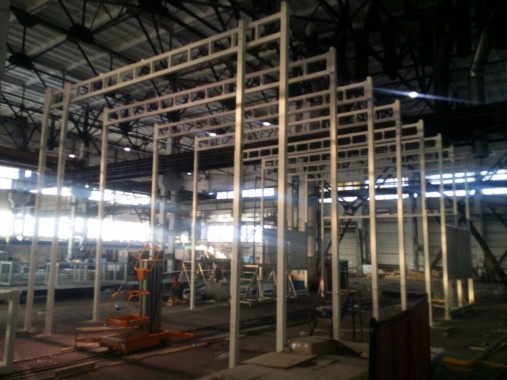

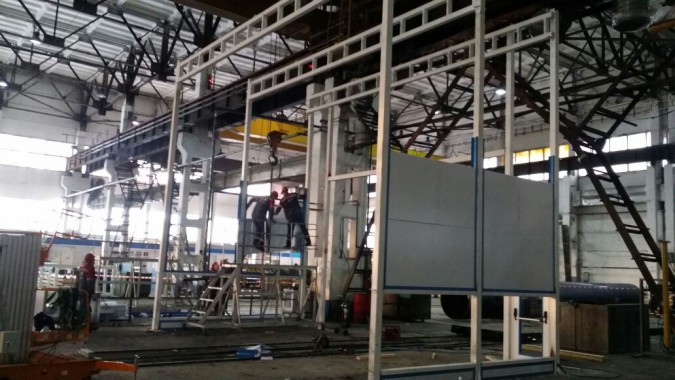

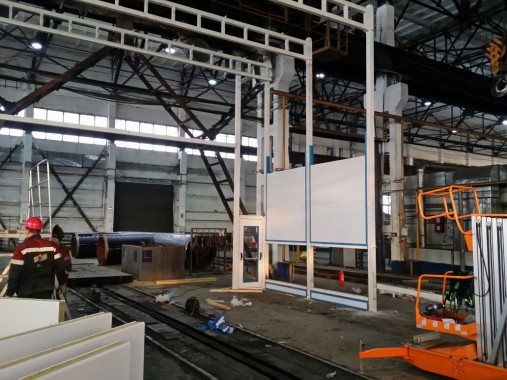

Конструкция кабины – каркас силовой, стальная конструкция.

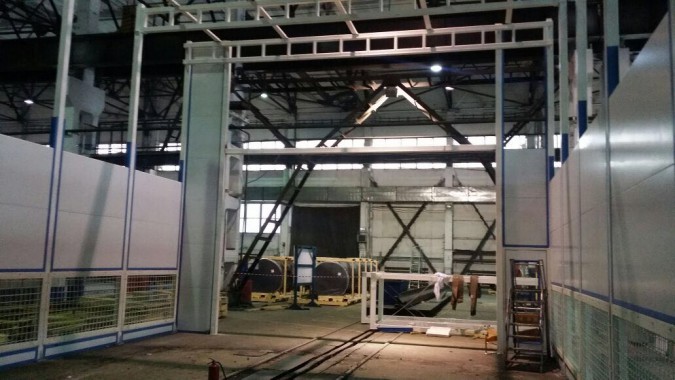

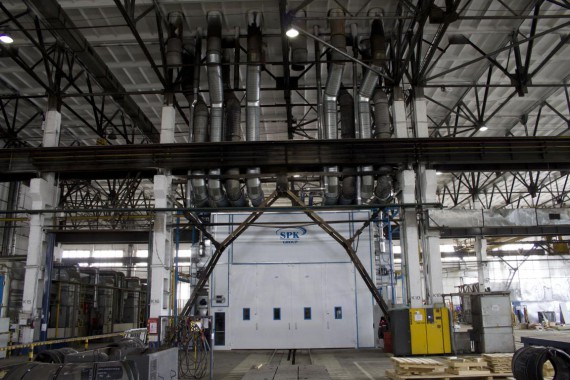

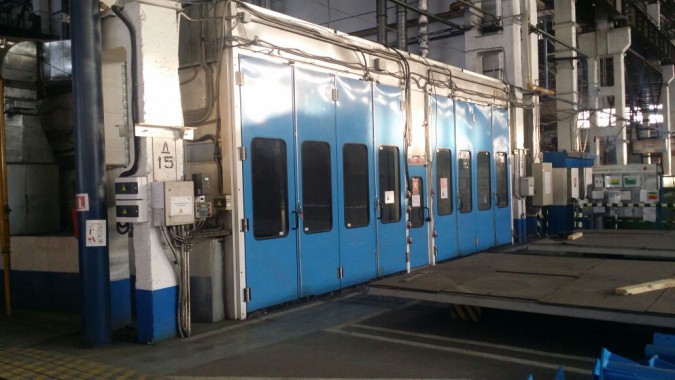

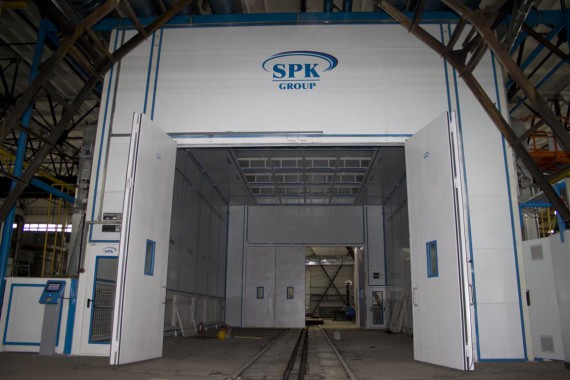

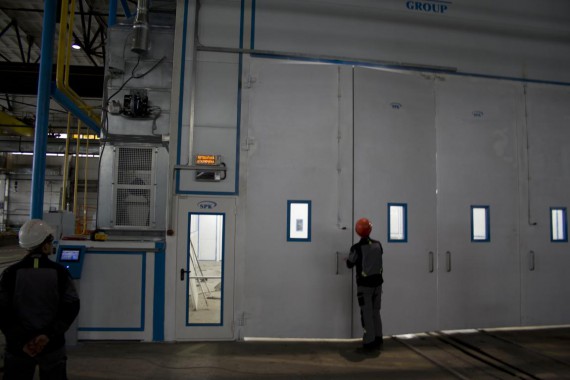

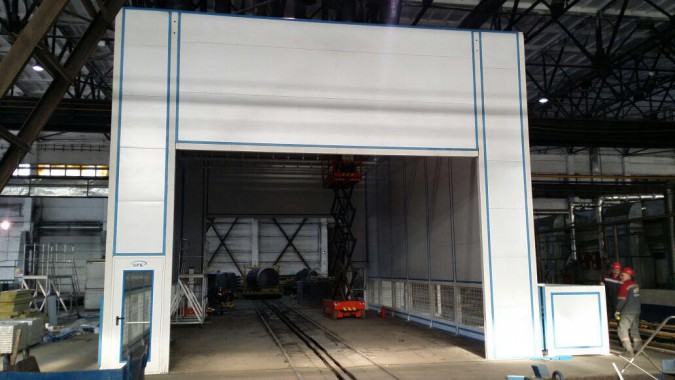

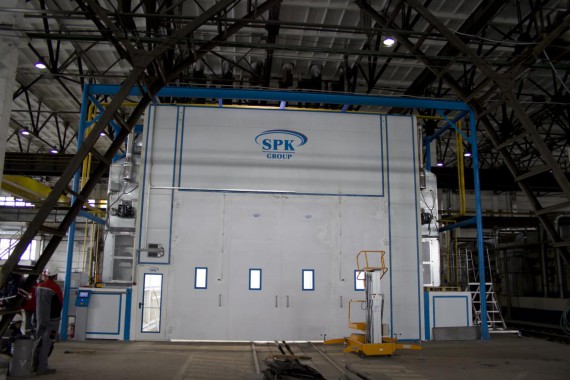

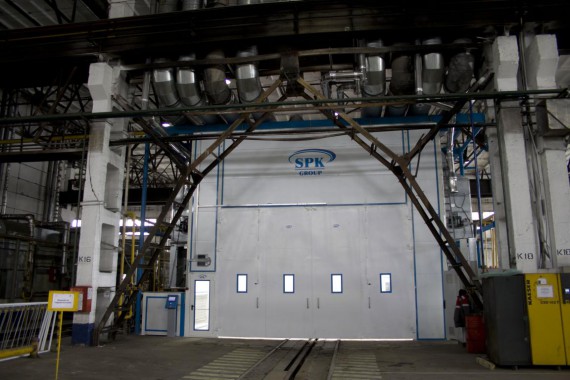

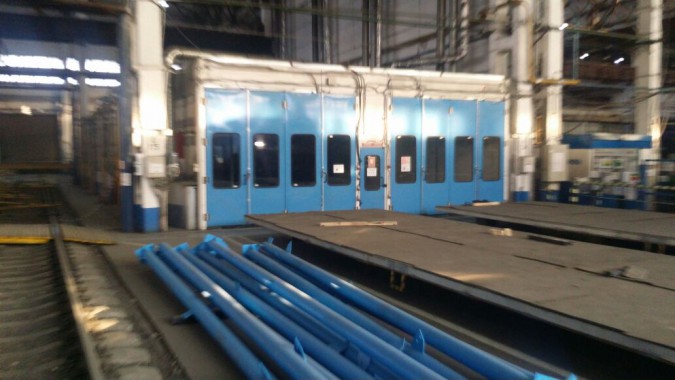

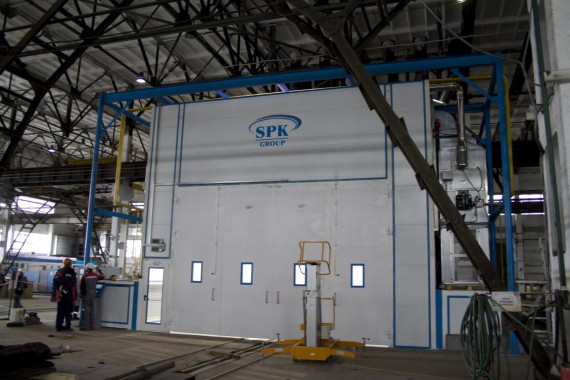

Основная дверь – четырехстворчатые ворота, распашные, две шт. Просвет ворот – 6 000 х 4 000 мм. Материал – сталь, наполнитель – минеральная вата.

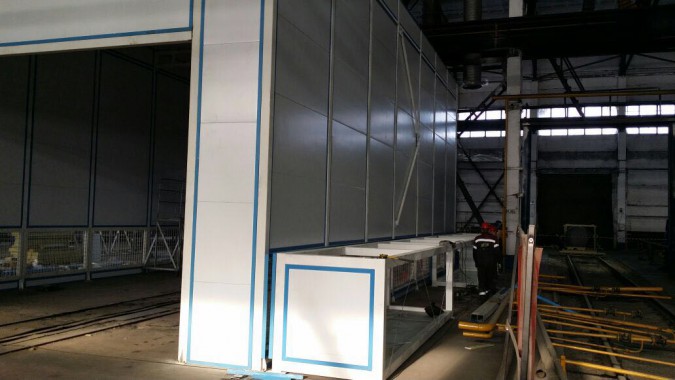

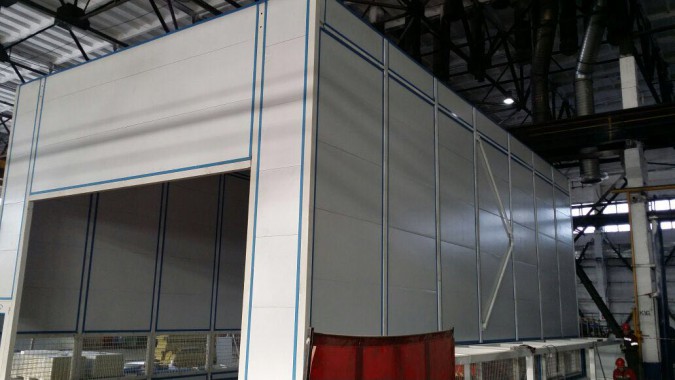

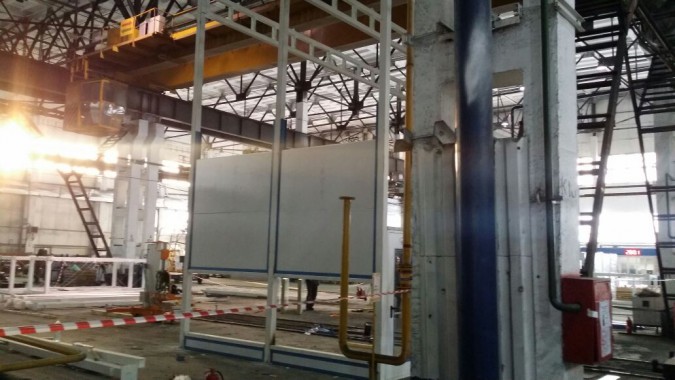

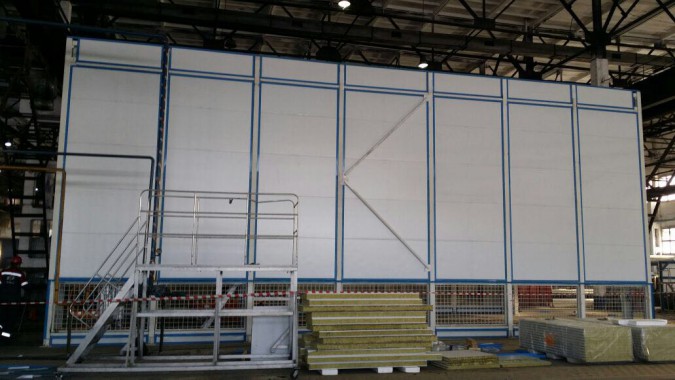

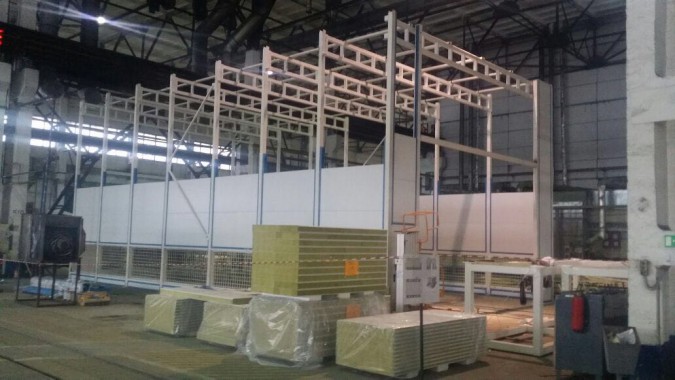

Панели стен имеют толщину 50 мм. Толщина стали в панели составляет 0,6 мм. Панель наполняется минеральной ватой со следующими свойствами – не горючая, пропитывается антисептиком.

Плотность заполнения – 32 кг/м3. В камере установлены 2 сервисные двери (габариты каждой – 800х2000 мм), двери устанавливаются с боковых сторон, с окнами.

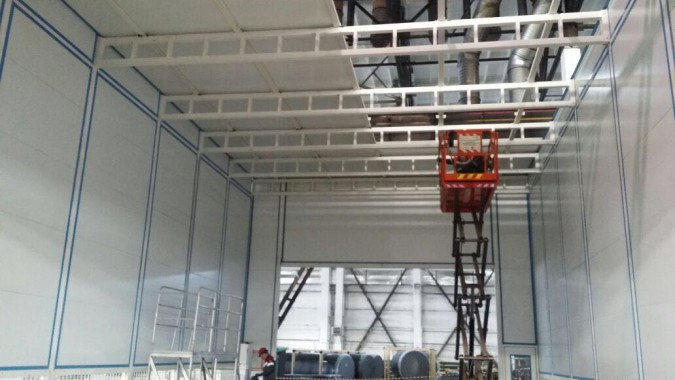

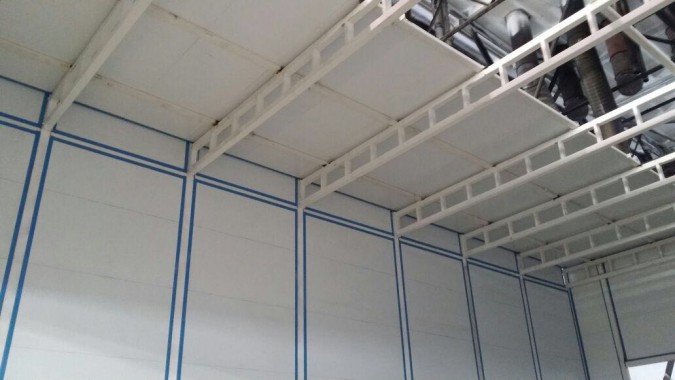

Крыша. Прямая форма, из сэндвич-панелей. Стальная конструкция. Потолочные фильтры.

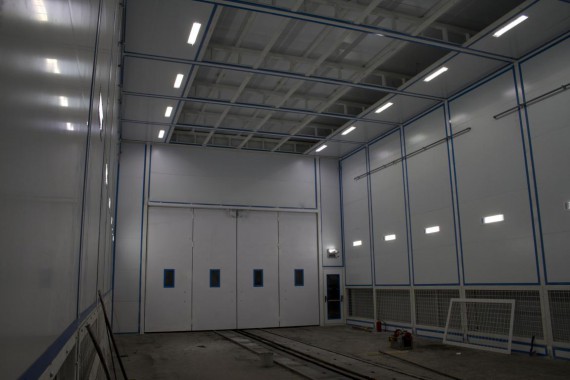

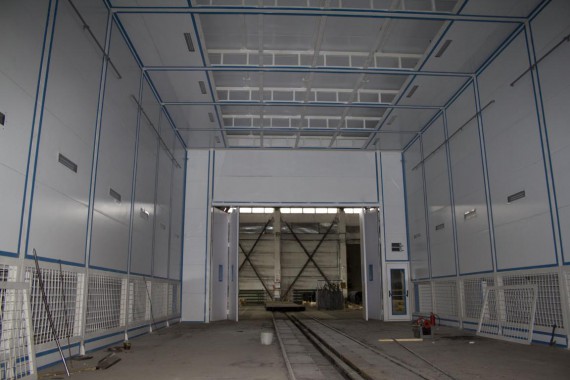

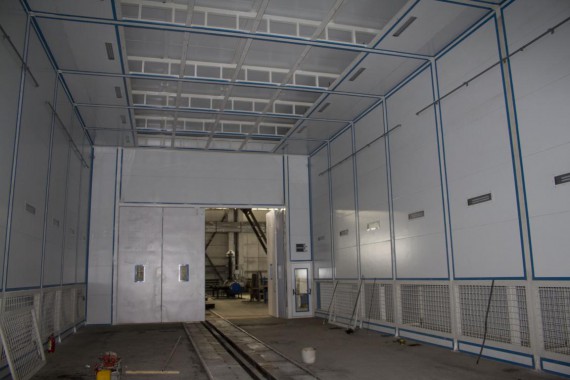

Освещение камеры покраски: верхний свет (с углом 45 град.), боковой свет, который встраивается в стены.

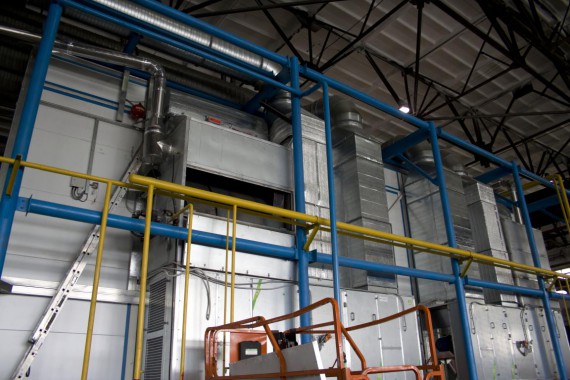

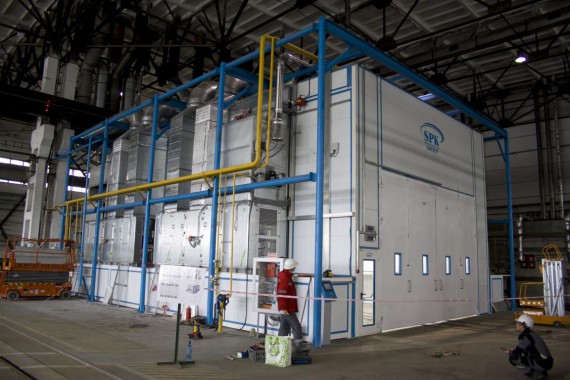

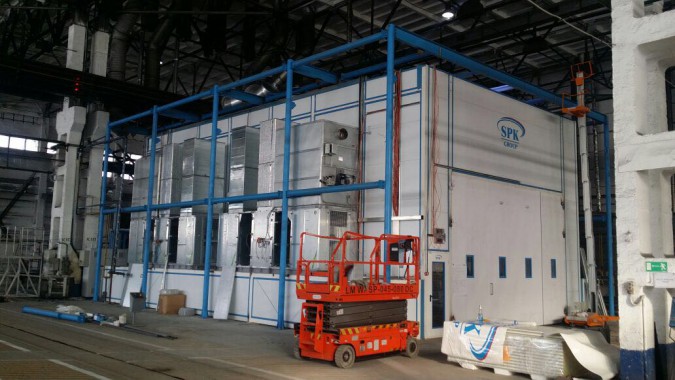

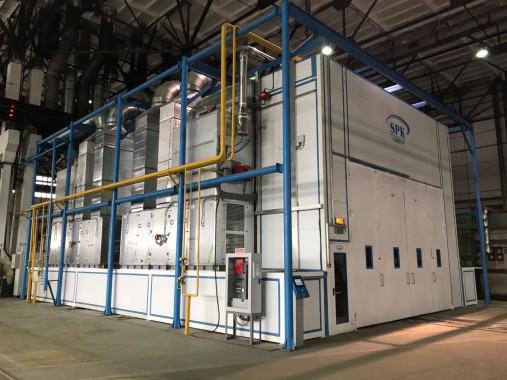

Вентиляция: генераторы расположены слева и справа от камеры. По 4 шт. генератора.

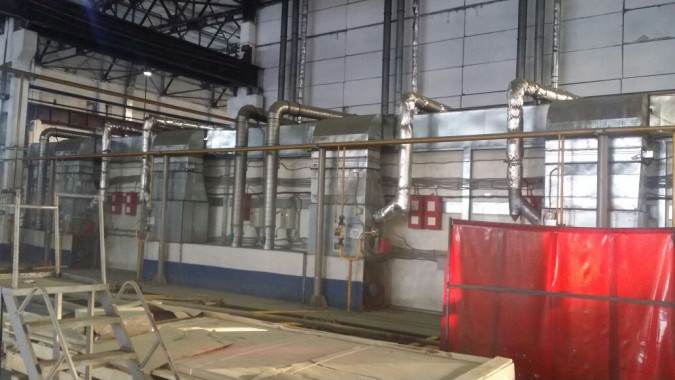

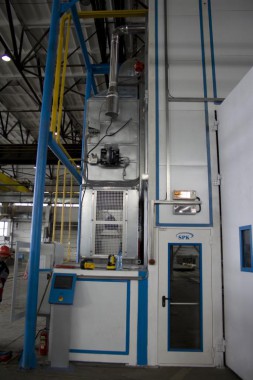

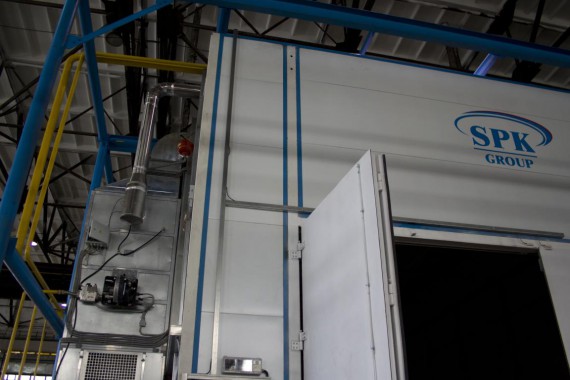

Подогрев воздуха камеры. Газовая горелка. 4 шт. теплообменника. Riello RS - модель горелок. Тепловая мощность имеет значение 1 200 кВт.

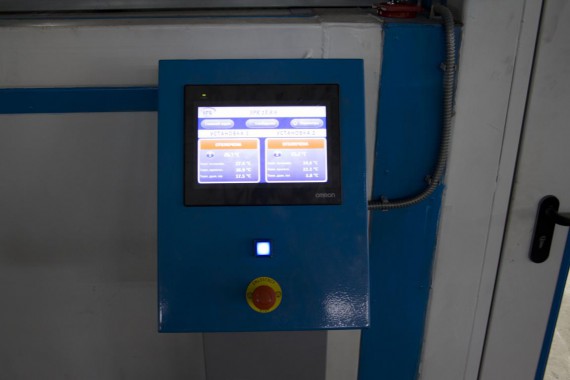

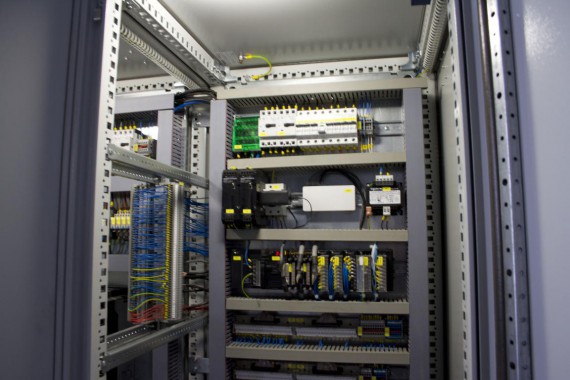

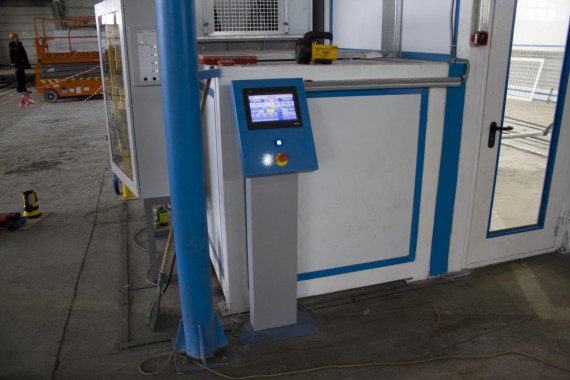

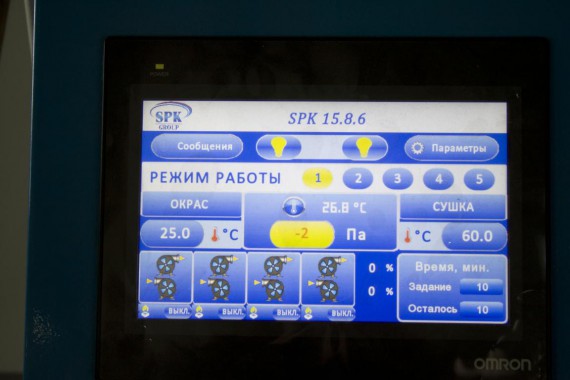

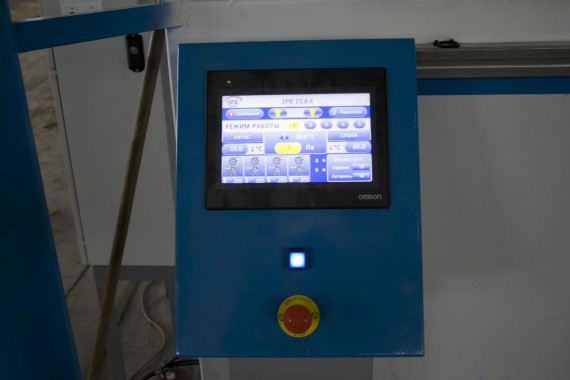

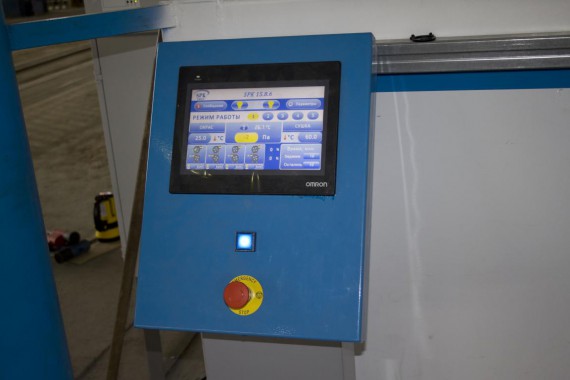

Структура теплообменника представляет собой мультицикл + антивзрывчатое отверстие. Камера управляется программируемый контроллер с сенсорным дисплеем. Мощность общая составляет не более 75-ти кВт.
