Автоматизированная линия SPK для покраски деталей электровентиляторов и электродвигателей, г. Пермь
ОКРАСОЧНАЯ КАМЕРА SPK-SB-4.4.2
Окрасочно-сушильная камера представляет собой проходную двухсекционную конструкцию, размещенную внутри камеры подготовки SPK-PB-14.11.3/1004/2023. Загрузка и выгрузка изделий осуществляется на напольном цепном конвейере.
Кабина камеры выполнена на основе металлического каркаса с сэндвич-панелями толщиной 80 мм, заполненными минеральной ватой. Внутренние габариты каждой секции составляют 3900×2900×2400 мм. Для удобства обслуживания предусмотрены две сервисные двери типа «Антипаника» размером 800×2000 мм.
Система вентиляции камеры — принудительная приточно-вытяжная с забором и выбросом воздуха в окружающую среду. Вентагрегат модели SPK-VU-10 производительностью 10 000 м³/ч установлен на металлической площадке непосредственно на кабине камеры в помещении. Приточный воздух подаётся сверху вниз, а вытяжка осуществляется в бок через специальные вытяжные короба. Кратность воздухообмена в каждой секции составляет 166 крат в час. Вентагрегат выполнен в конструктивном исполнении со взрывозащищенными двигателями вентиляторов.
СУШИЛЬНАЯ КАМЕРА SPK-CB-6.4.2
Камера сушки представляет собой проходную конструкцию, размещенную внутри камеры подготовки SPK-PB-14.11.3/1004/2023. Загрузка и выгрузка изделий осуществляется на напольном цепном конвейере.
Кабина камеры выполнена на основе металлического каркаса с сэндвич-панелями толщиной 120 мм, заполненными минеральной ватой на основе базальтового волокна. Внутренние габариты камеры составляют 5800×4100×1800 мм. Для обслуживания предусмотрена одна сервисная дверь размером 800×1700 мм.
Система вентиляции камеры — принудительная рециркуляционная с подогревом забираемого из камеры воздуха и частичным (до 15 %) подмесом свежего воздуха из окружающей среды. Отработанный воздух выбрасывается в окружающую среду. Вентагрегат модели SPK-VU-6 производительностью 6000 м³/ч установлен на металлической площадке непосредственно на кабине камеры в помещении.

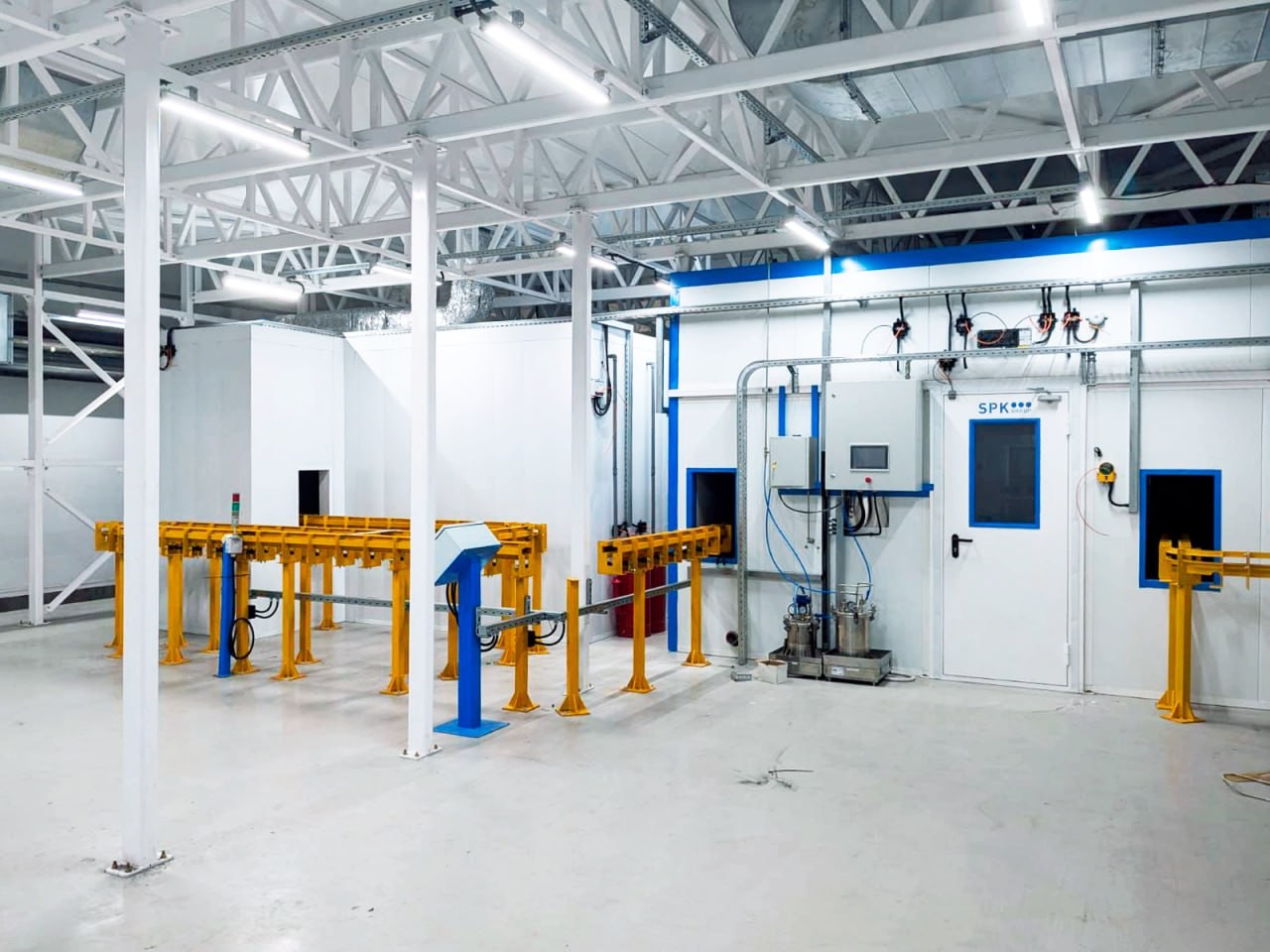

ФОТО РЕАЛИЗОВАННОГО ПРОЕКТА
