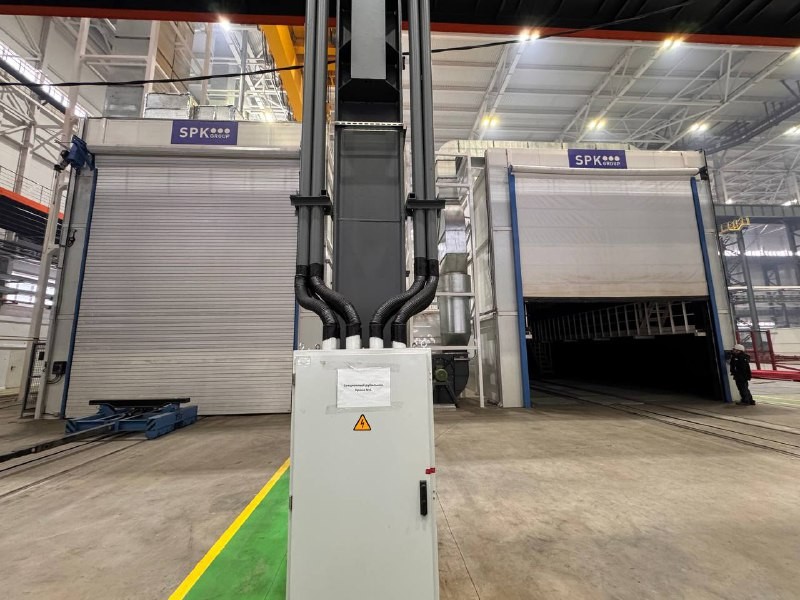

Дробеструйная и окрасочно-сушильная камера в комплексе SPK, г. Магнитогорск

ОПИСАНИЕ ПРОЕКТА

Разработка, поставка и монтаж комплекс оборудования дробеструйной камеры SPK с внутренними габаритами 45000х7000х8000 мм и окрасочно-сушильной камеры с габаритами 45000х7000х8000 мм.

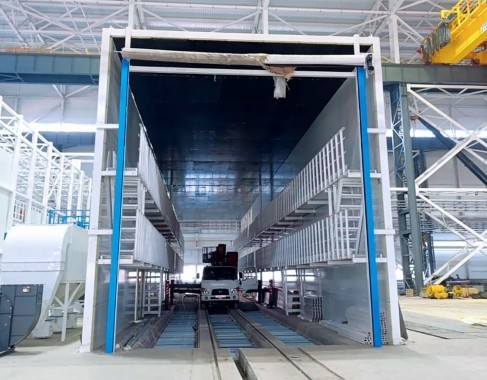

Дробеструйная камера SPK-45.7.8

Эта установка предназначена для ручной обработки черных металлов методом струйной очистки с использованием сухого, сыпучего абразива — литой или колотой стальной дроби.

Параметр	Значение
Тип камеры по логистике	проходного типа
Расположение	внутри цеха
Климатическое исполнение	УХЛ4
Максимальная нагрузка на решетчатый пол (участок 200х200 мм в центре), кг	450

Основные характеристики камеры

Габаритные размеры (Д×Ш×В): 45 000 мм × 7 000 мм × 8 000 мм.
Структура: металлический каркас с внешним слоем из сэндвич-панелей.
Защитное покрытие стен: резиновое покрытие.
Минимальная толщина стен: 3 мм.
Основные ворота: 2 роллетных из ПВХ, размеры 6 000 × 7 000 мм.
Межсекционные ворота: 1 роллет из ПВХ, размеры 6 000 × 8 300 мм.
Сервисные двери: 4 шт., размером 800 × 2 000 мм.
Для удобства оператора: стационарные астенные галереи для перемещения по двум уровням.

Окрасочно-сушильная камера SPK-45.7.8

Эта модель предназначена для ручного нанесения защитных и декоративных покрытий на изделия с помощью пневмоинструментария, а также для их сушки за счет конвекционного нагрева воздуха.

Параметр	Значение
Тип камеры	проходная
Расположение	внутри производственного цеха
Количество секций	2
Размер каждой секции (Д×Ш×В)	22 340 мм × 7 000 мм × 8 000 мм

Камера выполнена из металлического каркаса с сендвич-панелями толщиной 80 мм, внутри которых размещена минеральная вата из базальтового волокна. |

Ворота и проемы

Подъемные роллетные ворота: 2 шт., размер 6 000 × 7 000 мм.
Межсекционные ворота: 1 шт., такие же, 6 000 × 7 000 мм.
Сервисные двери: 4 шт., типа «Антипаника», размер 800 × 2 000 мм.

Вентиляция и климат-контроль

Встроена принудительная приточно-вытяжная вентиляция, забор воздуха — из окружающей среды, выброс — обратно.
Вентиляторы расположены вдоль боковой стены внутри цеха.
Приток происходит сверху вниз.
Вытяжка — сверху вниз через специальные приямки.
Кратность воздухообмена достигает 79 раз в час.
Общая производительность системы — 200 000 м³/ч.
Модель вентиляционной установки: СПК-ВУ-50 (всего 4 шт.), каждый — по 50 000 м³/ч.
Давление вентиляторов — 600 Па.
Обогрев воздуха осуществляется газовым теплообменником мощностью 460 кВт на природном газе, а также горелкой ExEco RS 44/M.
Электросеть: 230 В, 50 Гц.

Фильтрационная система

Приточные и вытяжные фильтры — карманные, G4 класса.
Потолочный фильтр — рулонный, М5.
В вытяжных приямках установлены лабиринтные фильтры G2 и кассетные G3.

Освещение

Светодиодные, взрывозащищенные светильники, потолочные и настенные.
Общая мощность освещения — 10 кВт при 230 В.
Количество светильников: 50 потолочных и 44 настенных.
Минимальный уровень освещенности внутри: 750 люкс.
В аварийной ситуации: 4 аварийных светильника «Выход».

Дополнительное оборудование

Автоматическая порошковая система пожаротушения с управлением через «Болид».
8 блоков подачи сжатого воздуха по 15 тонн каждый, общая грузоподъемность транспорта — 60 тонн.

Система управления

Регулировка притока и вытяжки осуществляется электродвигателями с частотными преобразователями.
Управление производится через программируемое устройство с сенсорной панелью.
Электропитание электроники — около 1 кВт при 230 В.
Общая потребляемая мощность системы — примерно 270 кВт.
