Дробеструйно-окрасочно-сушильная камера SPK-SBSCB-26.18.7

Назначение: Последовательное выполнение операций по подготовке поверхности (абразивоструйная очистка) и нанесению защитно-декоративных покрытий с последующей сушкой изделий из черных металлов.

Технические характеристики и устройство комплекса:

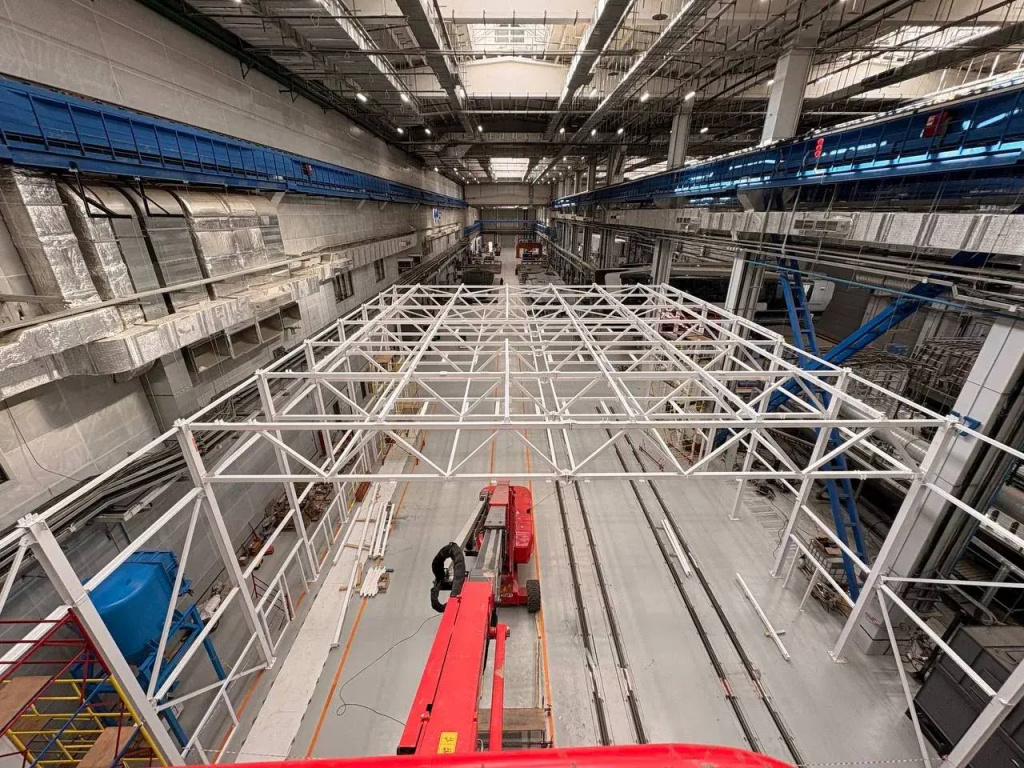

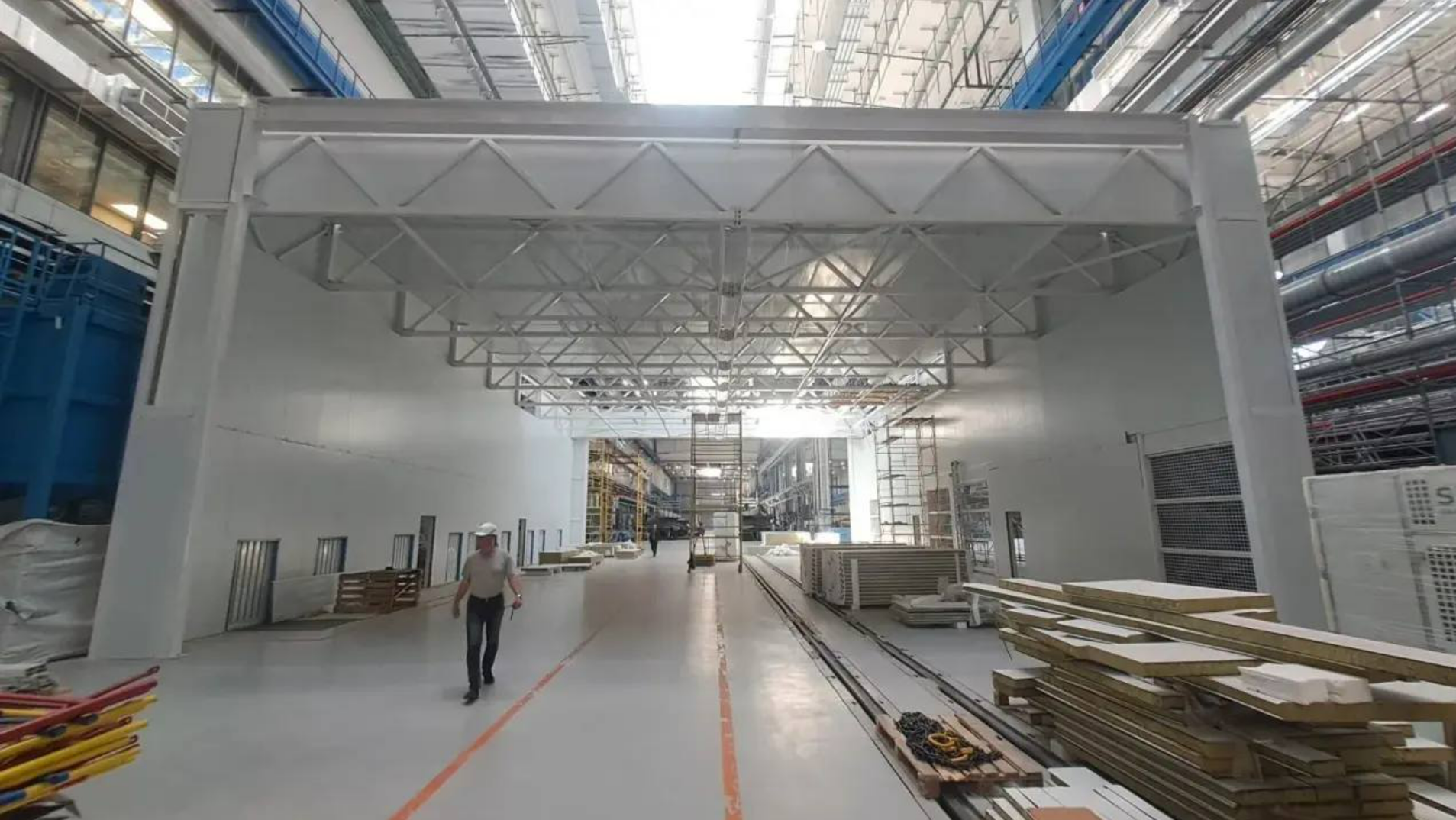

• Конструкция кабины:

  • Усиленный металлический несущий каркас с антикоррозийным покрытием.

  • Ограждения из теплоизоляционных стальных сэндвич-панелей.

  • Защита внутренних стен ПВХ-мембраной.

  • Въездные шторные ангарные ворота из ПВХ, сервисные двери с блоком блокировок и окнами из триплекса.

  • Обслуживаемая крыша-эстакада с защитным ограждением и лестницей.

• Система абразивоструйной обработки и рекуперации:

  • Дробеструйный пост: напорный аппарат (200 л), рукава (40 м), абразивостойкие сопла, индивидуальная система защиты и фильтрации воздуха для дыхания оператора.

  • Автоматический сбор дроби: напольные решетки, ленточный конвейер SPK-CS-FB5 и ковшовый элеватор SPK-BBE-200.01.

  • Рекуперация SPK-SRS-70.4.01: барабанная очистка, воздушно-каскадный сепаратор, силос с разделением на 4 поста.

  • Вакуумный сбор SPK-VDCS-37: мощный насос с циклоном для удаления и сбора абразива из труднодоступных полостей.

• Система вентиляции и воздухоподготовки:

  • Режим дробеструя: вентиляционно-фильтровальная установка SPK-VFU-400 (очистка воздуха патронными фильтрами до 99,9%).

  • Режим окраски/сушки: 2 приточно-вытяжных агрегата SPK-VU-40 (по 40 000 м³/ч) во взрывозащищенном исполнении, с водяными теплообменниками (287 кВт) и пластинчатыми рекуператорами (до 330,7 кВт). Раздельный потолочный пленум позволяет задействовать половину камеры.

  • Фильтрация: потолочные фильтры тонкой очистки М5 (EU5), картонные лабиринтные фильтры ANDREAE на вытяжной стене с защитными роллетами.

• Освещение и автоматизация:

  • Абразивостойкие пыле-влагозащищенные светильники (IP67).

  • Единый комплекс управления (шкафы управления и пневмопульты).

  • Безопасность: автоматическая система порошкового пожаротушения (модули «Буран») и сигнализация на базе НВП «Bolid», блокировка подачи абразива при разгерметизации дверей, светозвуковые оповещатели.
