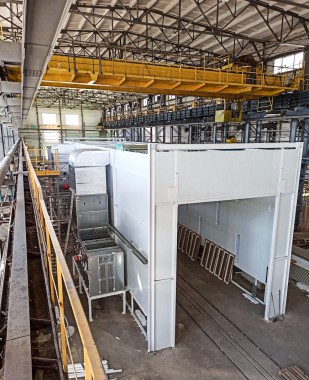

Окрасочно-сушильная камера для локомотивов SPK-P 22.6.5, г. Коломна

ОПИСАНИЕ ПРОЕКТА

Камера предназначается для подготовки к окраске остовов кузовов тепловозов, для покраски их поверхности и сушки. В камере обеспечивается равномерно направленный нагретого до необходимой температуры и очищенного воздуха. Сухая фильтрация.

Оборудование камеры располагается в отапливаемом производственном цехе:

Размеры окрашиваемых изделий: 21700х4300х5300 мм.
Вес одного изделия может составлять от 20 до 30 тонн.

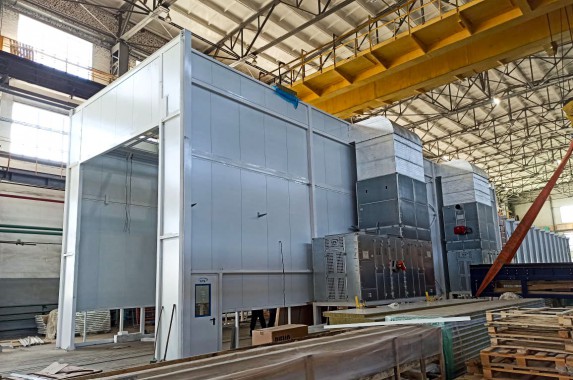

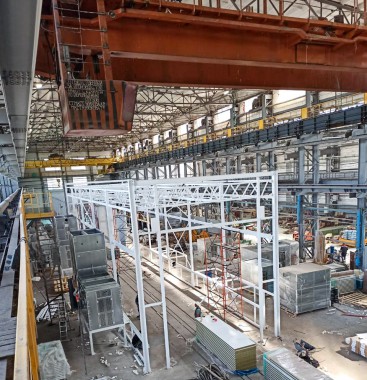

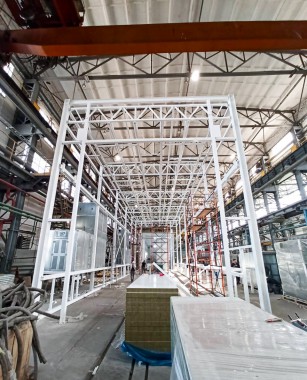

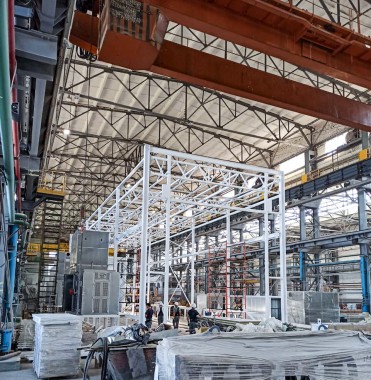

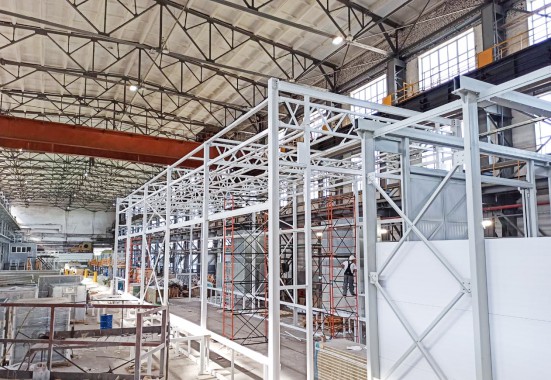

Каркас камеры – металлический, фермы потолочные, в стенах сэндвич-панели 80 мм толщиной.
Вытяжка: блок напольный вытяжной. Предусмотрено два вытяжных блока размерами 21х1х1 м.

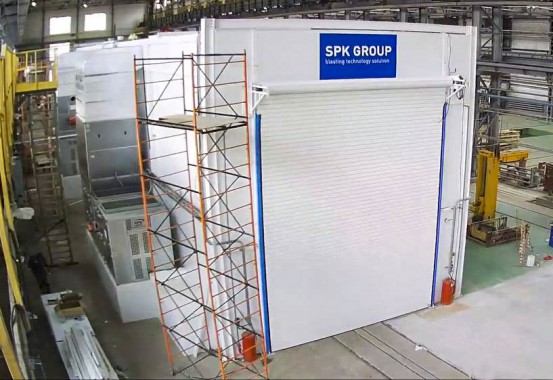

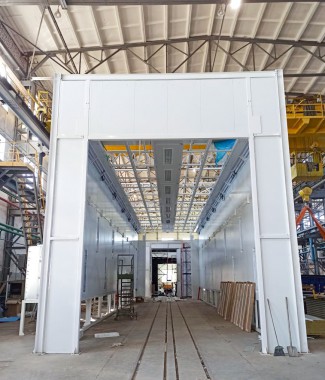

Для заезда изделий предусматриваются ворота: 4800х6000 мм. Две аварийные сервисные двери.

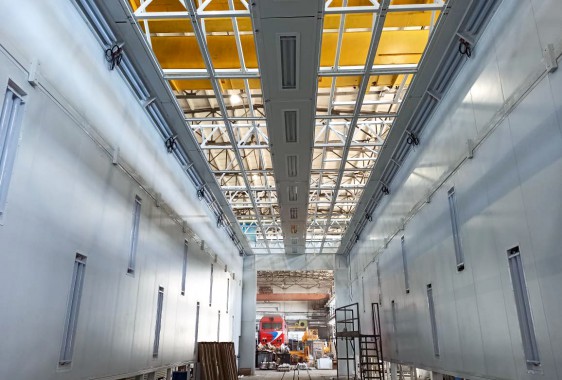

Система освещения: 26 светодиодных светильников под потолком, 20 – в стенах. Центральный верхний свет в потолке – 10 взрывозащищенных светильников, свет угловой вертикальный – 8 светильников.
Температурные режимы работы: в режиме окраски +15…+25 град. С, в режиме сушки +20…+50 град. С.
Мощность общая тепловая составляет 2.200 кВт.
