Окрасочно-сушильная камера для трубопроводов SPK-16.8.5, г. Челябинск

ОПИСАНИЕ ПРОЕКТА

Окрасочно-сушильная камера предназначена для высококачественной окраски и последующей сушки крупногабаритных изделий в условиях промышленного цеха.

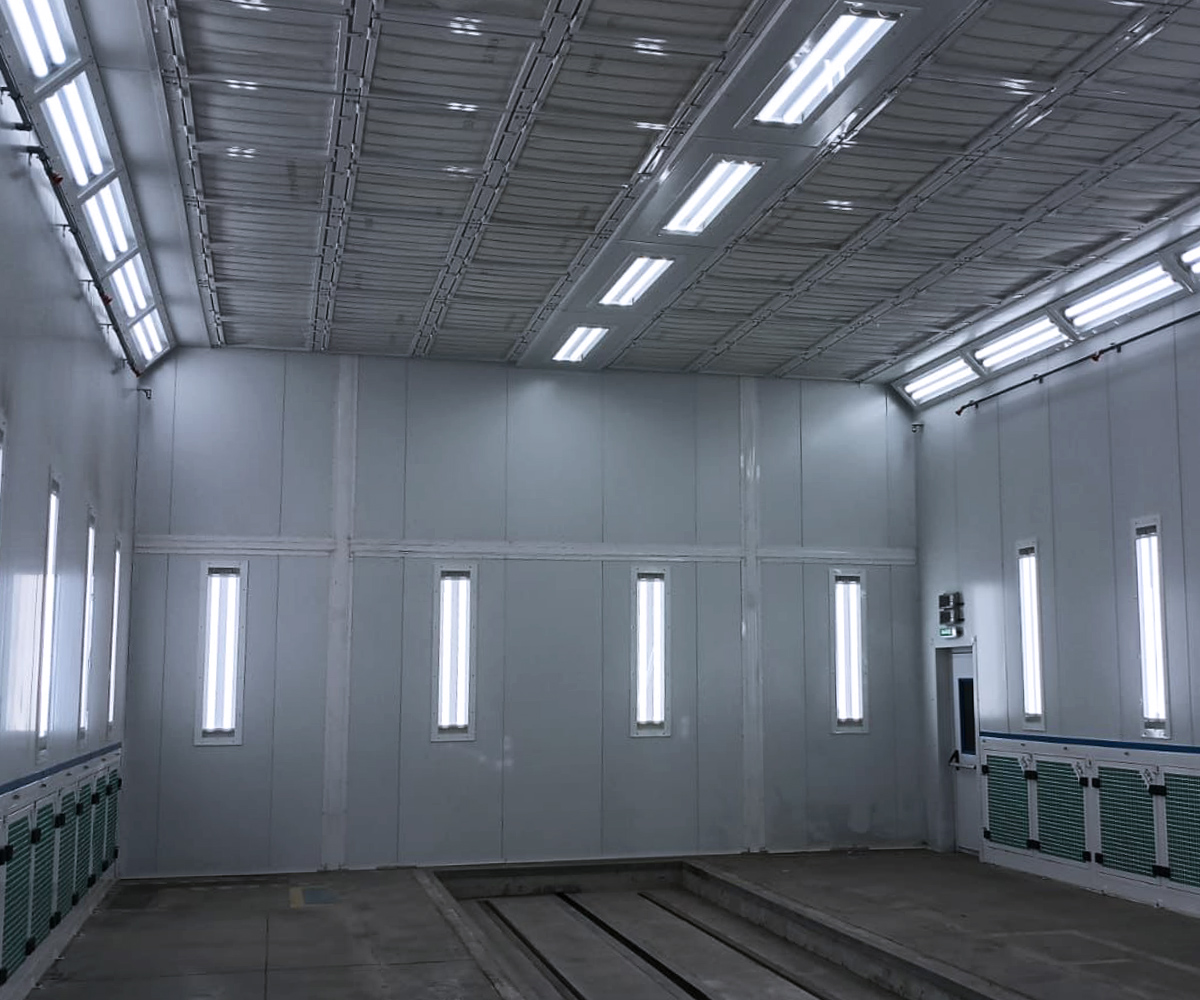

Кабина камеры представляет собой прочную металлическую конструкцию с сэндвич-панелями толщиной 80 мм, заполненными минеральной ватой на основе базальтового волокна. Внутренние габариты секции составляют 16 000 × 8 000 × 5 000 мм. Для удобного доступа и загрузки изделий предусмотрены одни основные распашные створчатые ворота с окнами размером 6 000 × 4 000 мм, а также две сервисные двери типа «Антипаника» размером 800 × 2 000 мм.

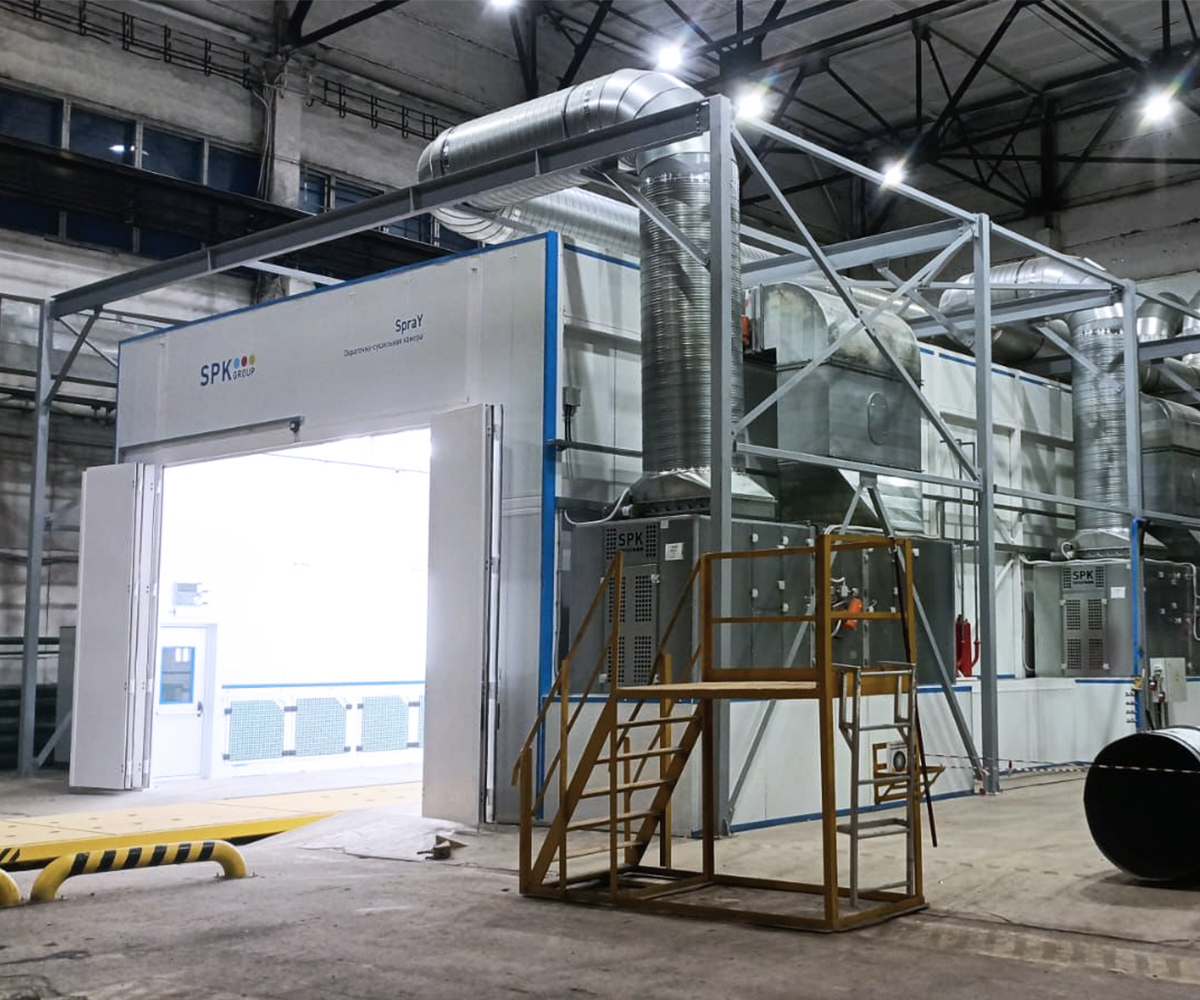

Система вентиляции выполнена по приточно-вытяжной схеме с принудительной циркуляцией воздуха. Забор воздуха осуществляется из пространства цеха, а выброс — в окружающую среду. Вентагрегаты модели SPK-VU-23 (всего четыре штуки) размещены вдоль боковой стены кабины непосредственно в помещении цеха. Приточный воздух подаётся сверху вниз, обеспечивая равномерный ламинарный поток, а вытяжка организована сверху-вбок через настенные вытяжные решётки. Общая производительность вентиляции достигает 96 000 м³/ч при кратности воздухообмена до 150 крат в час. Все вентиляционные агрегаты оснащены взрывозащищёнными двигателями.

Для обеспечения безопасности предусмотрена автоматическая система порошкового пожаротушения с управлением на базе оборудования «Болид».

ФОТО РЕАЛИЗОВАННОГО ПРОЕКТА
