Покрасочный комплекс SPK: окрасочно-сушильные и дробеструйные камеры, г. Н. Новгород

ОПИСАНИЕ ПРОЕКТА

Система SPK — модулей для подготовки и окрашивания изделий порошковыми красками. Каждый модуль сделан в тупиковом исполнении, имеет автоматические раздвижные ворота. В качестве энергоносителя используется природный газ. Каждый модуль снабжен системой воздухообмена. Установлена компрессорная станция.

Между модулями изделия передвигаются по автоматическому конвейеру.

Модули управляются через пульт управления на контроллерах PLC с сенсорным дисплеем. Все пульты управления объединены в АСУ ТП для мониторинга, управления системой, сбора и хранения базы данных параметров системы.

Выполняется комплекс мер по защите оборудования от взрывоопасных ситуаций.

1. Модуль дробеструйной обработки:

• внутренние размеры 12×4х5,4 метра;
• однопостовый;
• поддерживается воздухообмен — 17 тыс. м3/час.

2. Модуль сушки и окрашивания:

• размеры 12×3,6×5,1 метра;
• установка на втором этаже с системой фальшполов;
• моторами по 18,5 кВт поддерживается воздухообмен 35 тыс. м3/час;
• утепленный пластинчатый рекуператор.

3. Модуль обезжиривания и фосфатирования для подготовки изделий к окрашиванию путем облива растворами химических веществ:

• внутренние размеры 10×2х5 метров;
• поддерживается воздухообмен — 1,6 тыс. м3/час;
• антикоррозийное покрытие оборудования;
• тепловая мощность — 200 кВт;
• стены из нержавеющей стали;
• ПИР — утеплитель стен;
• контур облива на 196 форсунок;
• автоматическое дозирование используемых реагентов c контролем Ph;
• маслоотделитель;
• установка деминерализованной воды;
• система слива стоков.

4. Модуль сушки изделий после мойки:

• размеры модуля 10×2х5 метров; внутренние размеры модуля 10×1,5×4,9 метров;
• поддерживается воздухообмен — 18 тыс. м3/час;
• тепловая мощность — 290 кВт;
• max t° сушки составляет 140 °C.

5. Камера печи полимеризации для сушки порошкового покрытия:

• размеры модуля 10×3х5 метров;
• поддерживается воздухообмен — 24 тыс. м3/час.
• тепловая мощность — 440 кВт;
• max t° сушки составляет 220 °C;
• сушка конвективная при циркуляции воздуха в рабочей зоне снизу вверх;
• частичное удаление паров, выделяющихся при полимеризации.

6. Модуль высокотемпературной сушки цинк-ламельного покрытия:

• размеры модуля 10×2х5 метров;
• поддерживается воздухообмен — 32 тыс. м3/час;
• тепловая мощность — 440 кВт
• max t° сушки составляет 300 °C.

Видео реализованного проекта

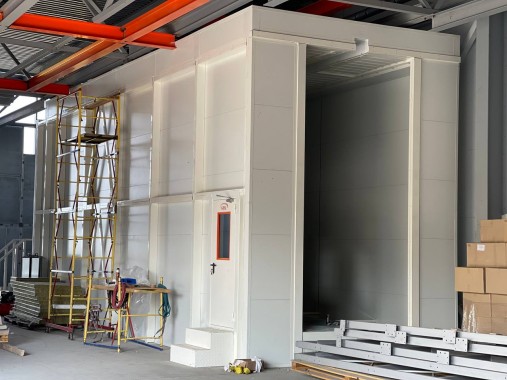

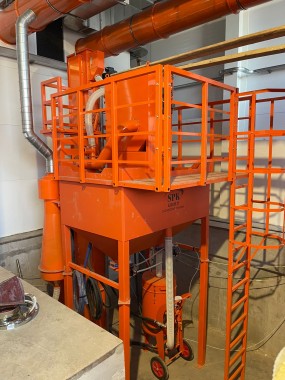

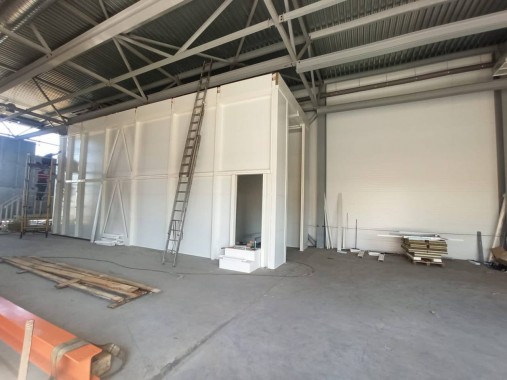

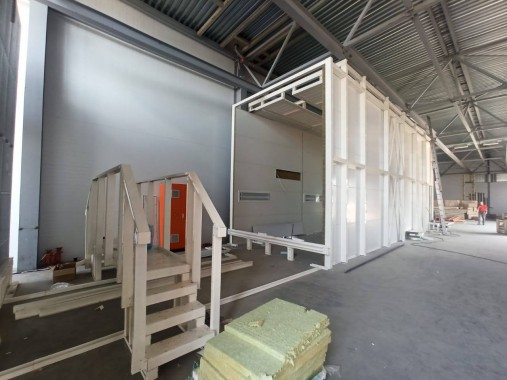

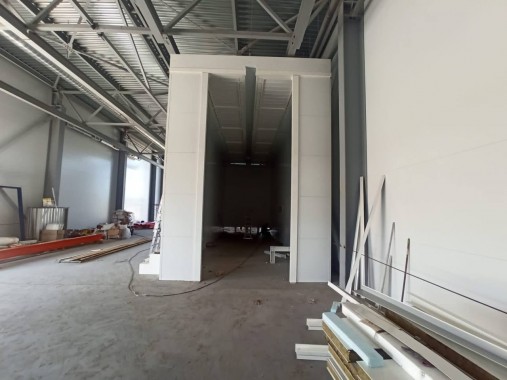

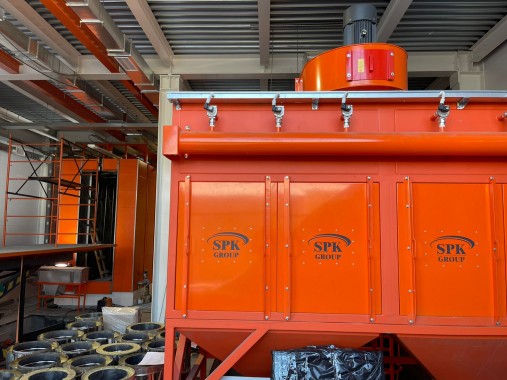

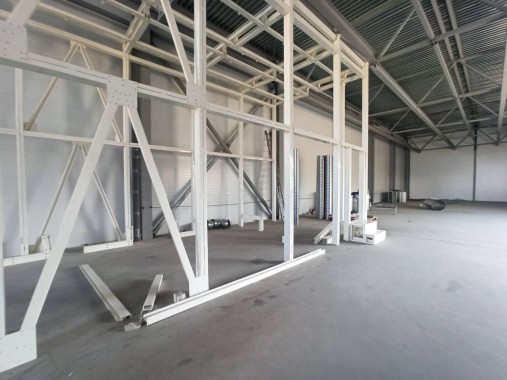

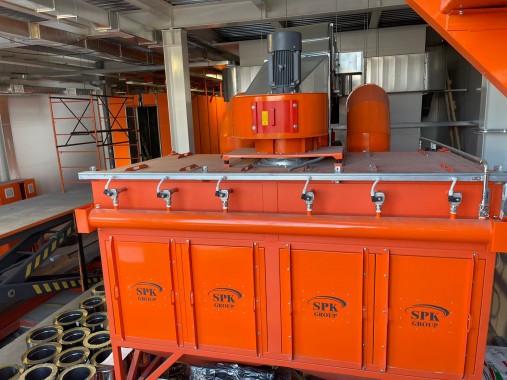

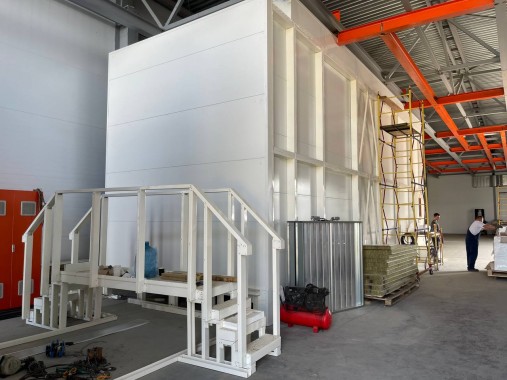

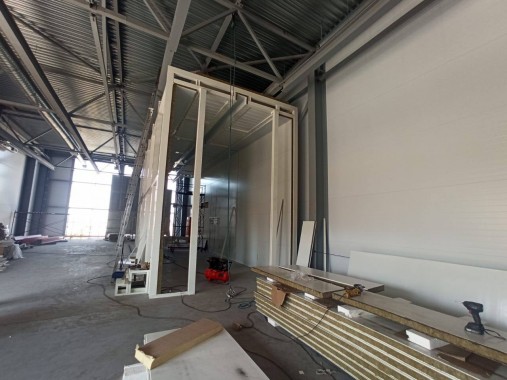

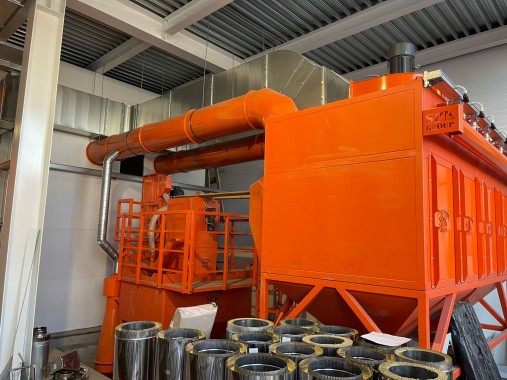

ФОТО РЕАЛИЗОВАННОГО ПРОЕКТА
