Проходная камера для окраски и сушки кузовов электровозов SPK-P 22.6.7

КРАТКОЕ ОПИСАНИЕ ПРОЕКТА

Проходная покрасочно-сушильная с внутренними габаритами 22000х6300х7000 мм.

Камера предназначена для подготовки к окраске кузовов электровозов, нанесения лакокрасочных, изоляционных покрытий, а также для сушки изделий.

Размеры изделий максимальные: 17000х3120х5100 мм, с весом до 26 т.

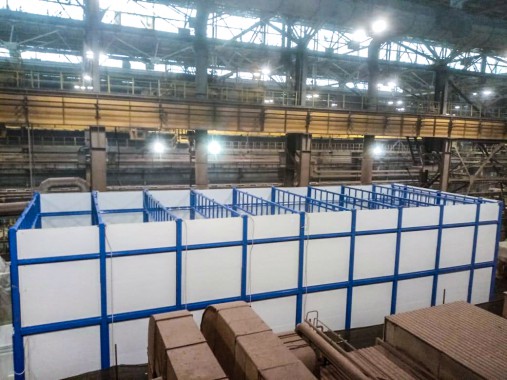

Корпус состоит из металлокаркаса с потолочными фермами, профильными элементами и сэндвич-панелями. Толщина панелей составляет 80 мм.

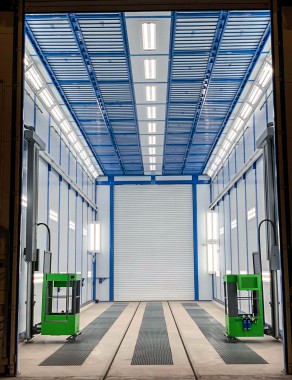

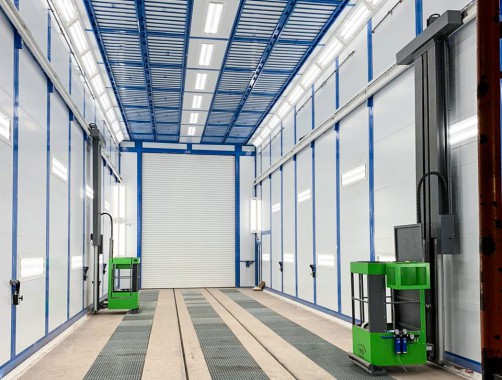

Пленум потолка имеет высоту не менее 800 мм. Частично решетчатый пол. 32 ряда решеток.

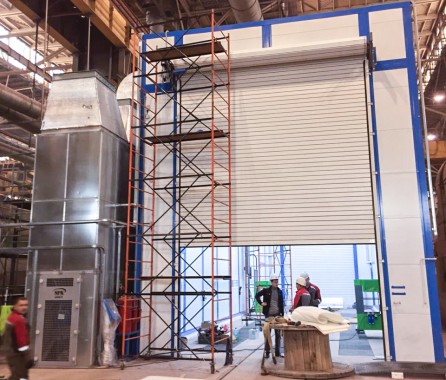

Для заезда изделий предусмотрены роллетные ворота, расположены с торцов кабины. Размеры ворот составляют 4500х6500 мм. Три аварийные двери (для персонала), каждая размером 800х2000 мм.

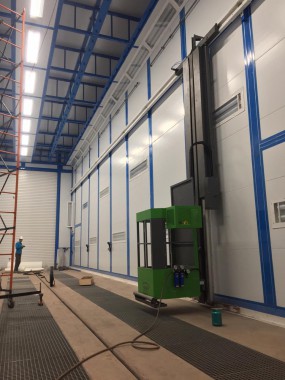

Осветительная система. 20 светильников в стенах, 24 – в потолке.
Режимы работы покрасочно-сушильной камеры: от +15 до +25 град. С., при сушке – от +20 град. До +60 град. С при сушке.
Забор приточного воздуха происходит с улицы, выброс – на улицу. Отопительно-вентиляционные установки размещаются на полу справа от кабины.
Устанавливается итальянская двухступенчатая газовая горелка. Для дополнительного нагрева применяется пластинчатый рекуператор тепла.
Максимально потребляемая мощность при окраске не превышает 132 кВт, при сушке – не более 65 кВт.
Фильтрация на притоке и вытяжке.

Предусмотрена система контроля технологических режимов. Управление режимами работы камеры с контроллера. Система автоматического порошкового пожаротушения, а также пожарной сигнализации.
