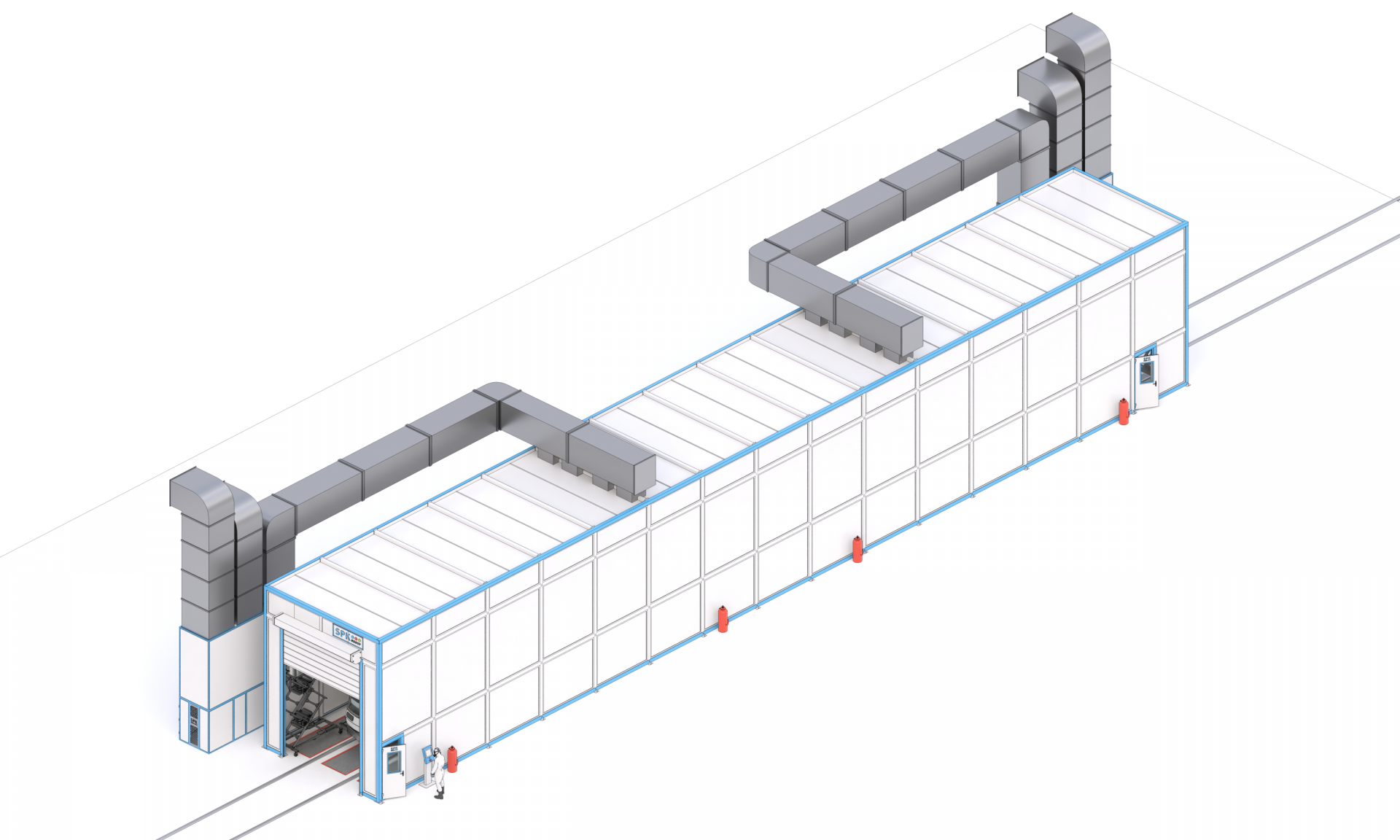

Окрасочно-сушильная камера SPK-SСB-38.5.6.

Камера SPK-SСB-38.5.6 — это специализированный крупногабаритный комплекс, спроектированный для нанесения лакокрасочных покрытий и сушки трамвайных вагонов (максимальные габариты изделия — 34,7 х 2,5 х 3,5 м), а также окрашивания отдельных кузовных элементов на подставках.

Конструктивные особенности и микроклимат

Корпус камеры собирается из теплоизолированных сэндвич-панелей толщиной 80 мм на жестком металлокаркасе. Для въезда техники предусмотрены два комплекта роллетных ворот 4,5 х 4,5 м, а для персонала — 4 сервисные двери (0,8 х 2,0 м) со смотровыми окнами и доводчиками. Освещение организовано с помощью верхних угловых и боковых светодиодных светильников во взрывозащищенном исполнении (IP65).

Климатическая система камеры работает на горячей воде (115–70 °C). Два водяных медно-алюминиевых теплообменника с водосмесительными узлами обеспечивают тепловую мощность в 225 кВт (при работе одной секции) при расходе теплоносителя 4 240 кг/ч. Суммарная электрическая мощность оборудования составляет 80 кВт.

Вентиляция, энергосбережение и зонирование

Воздухообмен обеспечивается двумя вентиляционными приточно-вытяжными установками SPK-VU-23 суммарной производительностью 46 000 м³/ч. Установки комплектуются искрозащищенными колесами, взрывозащищенными электродвигателями и кассетными фильтрами класса G4. Напольная фильтрация осуществляется рулонным стекловолоконным фильтром G3, уложенным под решетчатым настилом с улавливающими поддонами.

Для снижения эксплуатационных расходов камера оборудована двумя пластинчатыми рекуператорами тепла. Комплект отсечных заслонок на притоке и вытяжке позволяет эффективно зонировать процесс окраски, экономя энергоресурсы при обработке отдельных деталей.

Техника безопасности и удобство эксплуатации

• Рабочая зона: Для удобства маляров предусмотрены 2 пневматические подъемные площадки SPK-PLP, а также 6 локальных блоков подготовки сжатого воздуха (фильтрация и осушение).

• Безопасность: В комплект входят газоанализаторы и автоматическая система порошкового пожаротушения.

• Управление: Операции контролируются через сенсорную панель управления и центральный шкаф автоматики.

Сопровождение и проектирование

Поставка включает полный пакет эксплуатационной документации (паспорт, руководство, сертификаты, принципиальные схемы), а также исходные данные для монтажа: ТЗ на фундамент, план-схему точек подключения и проект АУПТ.
