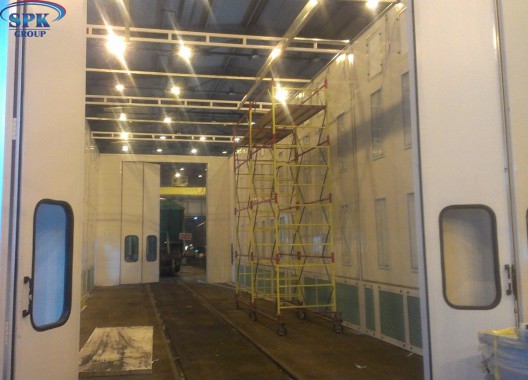

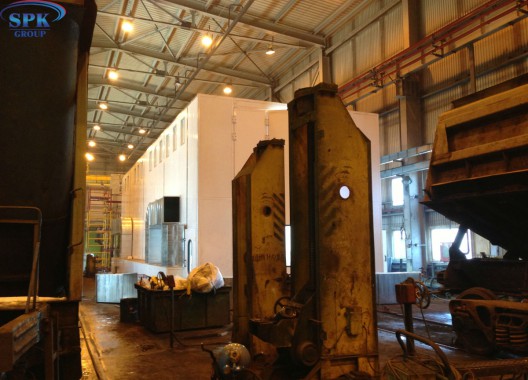

Покрасочно-сушильный комплекс для вагонов SPK-18x6x5

Размеры
Внутренние размеры малярной камеры	18000x6000x5650 мм
Внешние размеры	18144x7896x5900 мм
Поток воздуха	Нисходящий сверху
Вытяжка	Боковая

Кабина:
Структура	Ровная
Наличие стальной конструкции	Да
Стенные панели	RW- панели (минеральная вата) толщиной 50 мм обшитые с двух сторон металлическими листами
Толщина листов	0,426 мм
Плотность заполнения	160 г/м³

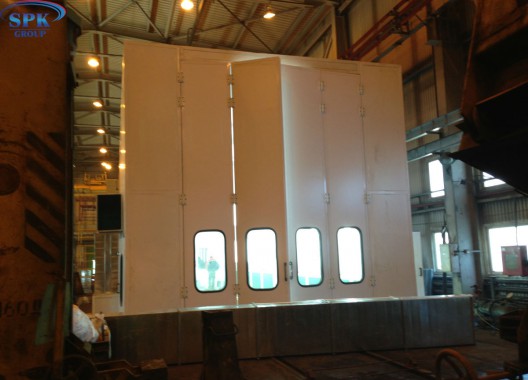

Выездные ворота покрасочной камеры:
Кол-во дверей окрасочной камеры	1 ворота
Размеры дверей	4000x5600 (Ш х В)
Количество створок	4 створки
Структура смотрового окна	Герметизировано резиновым уплотнителем

Сервисная дверь окрасочно-сушильной камеры:
Кол-во	4 двери
Размеры	800х2000 мм
Расположение	С 2-х сторон
Структура смотрового окна	Герметизировано резиновым уплотнителем

Крыша малярной камеры: (оцинкованные стальные пластины):
Структура крыши	Прямая
Наличие стальной констуркции	Да
Конструкция потолка с креплением потолочных фильтров	Каркас из стали D8
Внешний вид	Окрашенный
Материал панелей крыши	RW - панель
Потолочные фильтры	SP-600G

Освещение:
Верхний свет	60 плафона по 4 лампы= 240 ламп по 36Вт (Philips)
Расположение светильников	Горизонтальное
Выпрямитель	1 действие для 2 ламп
Каркас крепления светильников	Стальной каркас
Общая мощность освещения	8640 Вт
Материал светильников	Закаленное стекло. Толщина - 5 мм.

Группы притока и вытяжки:
Положение генераторов	Справа
Конструкция генераторной группы	Квадратная стальная конструкция
Обшивка групп притока и вытяжки	Все стены утеплены слоем негорючей теплоизоляции Rock Wall (минеральная вата) и закрыты фабричными панелями высокой прочности.
Количество генераторных групп вытяжки	2 группы
Направление потока воздуха вытяжки	Через главный задний воздуховод
Модель вытяжного вентилятора	Центробежный вентилятор двойного действия Siemens-630-H 11 кВт Производительность 36000 м3/ч
Управление притоком воздуха
Управление вытяжным потоком воздуха	Оборудован ручной заслонкой
Воздуховод для забора
Воздуховод для выброса	4 прямые канала. Размером 800 х 1000 х 1000 мм

Фильтрация:
Фильтр притока	Потолочный фильтр
Фильтр вытяжки	Стекловолоконный фильтр угольный фильтр

Система контроля:
Способ управления	Реле
Запуск генератора вытяжки	Да
Панель управления	Окрашивание, выключатель освещения, выключатель питания, аварийная остановка, индикаторы и контроллеры режимов работ.

Питание:
Питание двигателя	3х380 вольт, 50 Гц
Питание освещения	220 вольт, 50 Гц
Общая мощность	44 кВт
