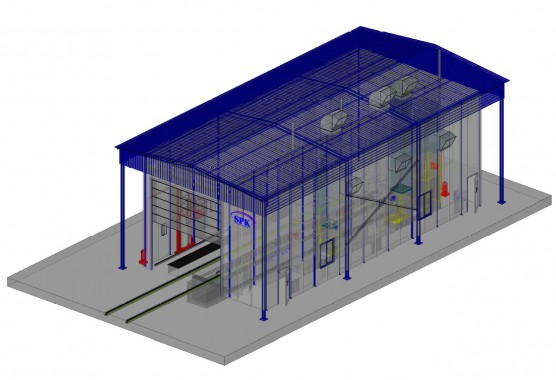

Проходная камера окраски для жд полувагонов уличного типа SPK-18.6.6

Проходная камера окраски для жд полувагонов уличного типа SPK-18.6.6
Проходная камера окраски для жд полувагонов уличного типа SPK-18.6.6
Проходная камера окраски для жд полувагонов уличного типа SPK-18.6.6
Проходная камера окраски для жд полувагонов уличного типа SPK-18.6.6
Проходная камера окраски для жд полувагонов уличного типа SPK-18.6.6
Проходная камера окраски для жд полувагонов уличного типа SPK-18.6.6
Проходная камера окраски для жд полувагонов уличного типа SPK-18.6.6
Проходная камера окраски для жд полувагонов уличного типа SPK-18.6.6
Проходная камера окраски для жд полувагонов уличного типа SPK-18.6.6
Проходная камера окраски для жд полувагонов уличного типа SPK-18.6.6

Размер

Количество секций

1





Внутренние размеры камеры  (ДхШхВ):

18000х6000х6000 mm

Внешние размеры:

18200x8800x6900 mm без учета  навеса

Поток воздуха

Нисходящий поток

Вытяжка

Через напольные решетки

Вытяжка

Количество каналов

3

Размер канала (ДхШ)

16000х780

Количество решеток

2 ряда  решеток



Материал решеток

плоские стальные полосы+10mm скрученная стальная арматура

Количество решеток

1 доп.  ряд решеток установлен в  приямке ОСК 16000х1000

Материал решеток

плоские стальные полосы+10mm скрученная стальная арматура

Покрытие решеток

Оцинкованное

Максимальная нагрузка

800 кг/м2

Кабина.

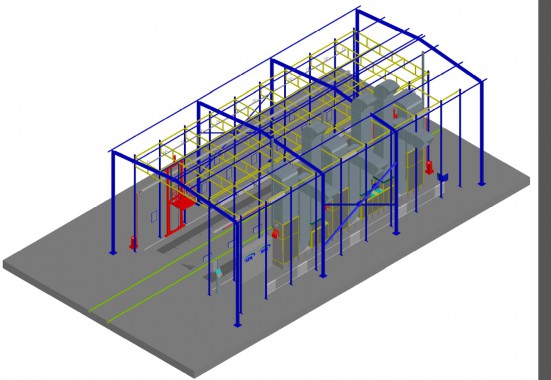

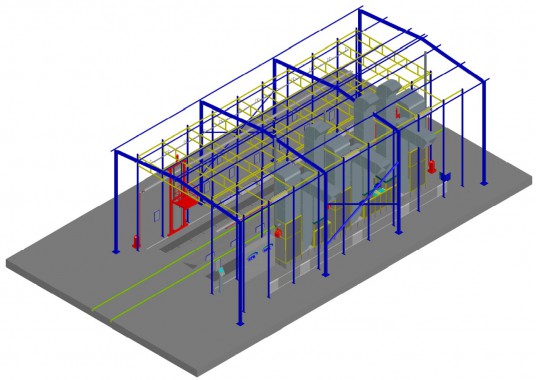

Конструкция

Силовой каркас

Наличие стальной конструкции

Да

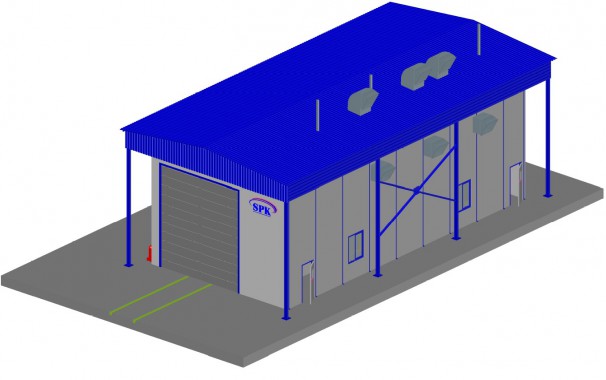

Главная дверь.

Тип

Подъемно-секционные  ворота  с электроприводом



Количество

2 шт.

Просвет ворот

5000х5500 (ШхВ)

Материал

Сталь





Структура окон

-

Уплотнение

Теплоизоляционная резина

Стеновые панели.

Толщина внутренней  панели

100 мм.

Толщина стали

0,7 мм

Толщина наружней   панели

100 мм.

Толщина стали

0,7 мм

Наполнитель

Минеральная вата на основе базальтового волокна

Свойства наполнителя

Негорючий, пропитан антисептиком

Плотность заполнения

100-110 кг/м³





Сервисная дверь

Количество дверей

5 шт.

Размеры дверей

800х2000(ШхВ)

Расположение

3 шт  в  стенах самой ОСК и 2 шт. в стенах технического помещений

Структура окна

Прямоугольное окно со скругленными углами и теплоизоляционной резиной

Крыша.

Структура

Прямая, сэндвич панели

Наличие стальной конструкции

Стальной силовой каркас

Материал панели крыши

Минеральная вата на основе базальтового волокна

Потолочные фильтры

SP-600G

Освещение 710-1000 Люкс . Искро-взрывозащищенное исполнение (EX)

Верхний свет (45 градусов)

22 плафона по периметру по 4 лампы

Каркас крепления светильников

Стальной каркас

Боковой  свет  встроенный в стены

22 плафона  по 4 лампы

Каркас крепления светильников

Стальной каркас

Нижний свет (встроенный в приямке)

12 плафонов  по 2 лампы.

Каркас крепления светильников

Стальной каркас. Светодиодные светильники с напряжением 12 В

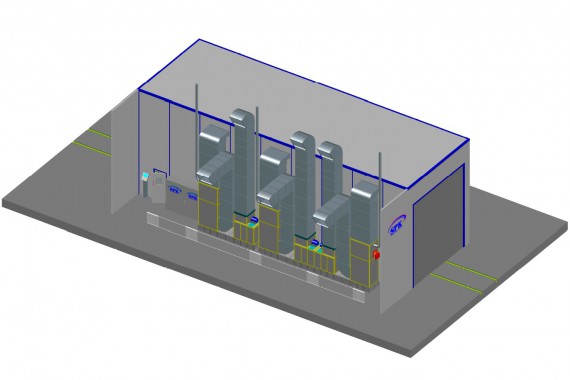

Группы притока и вытяжки  мод.SP(38)

Положение генератора

Справа

Конструкция генераторной группы

Квадратная, стальная конструкция

Обшивка групп притока и вытяжки

Каркас группы вытяжки и притока выполнена из стального листа

Регулировка потоков воздуха

Автоматическая заслонка

Количество генераторов притока

3 генератора

Количество генераторов вытяжки

3 генератора

Направление потока воздуха притока

Сверху вниз

Направление потока воздуха вытяжки

Снизу вверх

Модель вентилятора притока

Центробежный вентилятор двойного действия

Модель вытяжного вентилятора

Центробежный вентилятор двойного действия

Искро-взрывозащищенное исполнение (ЕХ)

Искро-взрывозащищенное исполнение (ЕХ)



11,0 кВт

11,0 кВт

Производительность общая :      105  000 м³/ч

Производительность общая :      105 000 м³/ч

Давление 760 Па.

Давление 760 Па.

Управление притоком воздуха

Автоматическая заслонка

Управление вытяжным потоком воздуха

Инверторный привод электродвигателя

Подогрев воздуха

Способ подогрева

Природный газ

Количество теплообменников

3 шт.

Модель горелок

Riello RS34

Тепловая мощность

1200 кВт

Пластинчатый рекуператор

Подогрев входящего воздуха с улицы за счет нагретого выбрасываемого

Тепловая мощность

250 *3= 750 кВт

Структура теплообменника

Мультицикл; антивзрывчатое отверстие

Фильтрация

Фильтр притока

Основной фильтр карманной формы;

Потолочный фильтр

Фильтр вытяжки

Стекловолоконный фильтр, угольный фильтр

Система контроля технологических режимов. IP 65

Способ управления

Реле контроллер



Панель управления

Окрашивание; возрастающее температурное распыление; сушка до 60 градусов, регулировка времени сушки; выключатель освещения; индикатор отказа; термостат; метр часов; выключатель питания; аварийная остановка; Искро-взрывозащищенное исполнение (ЕХ)

Питание

Питание двигателя

3х380 Вт/50Гц

Питание освещения

220 Вт/50Гц

Максимально возможная мощность энергогопотребления  82  кВт
